计算机组成原理

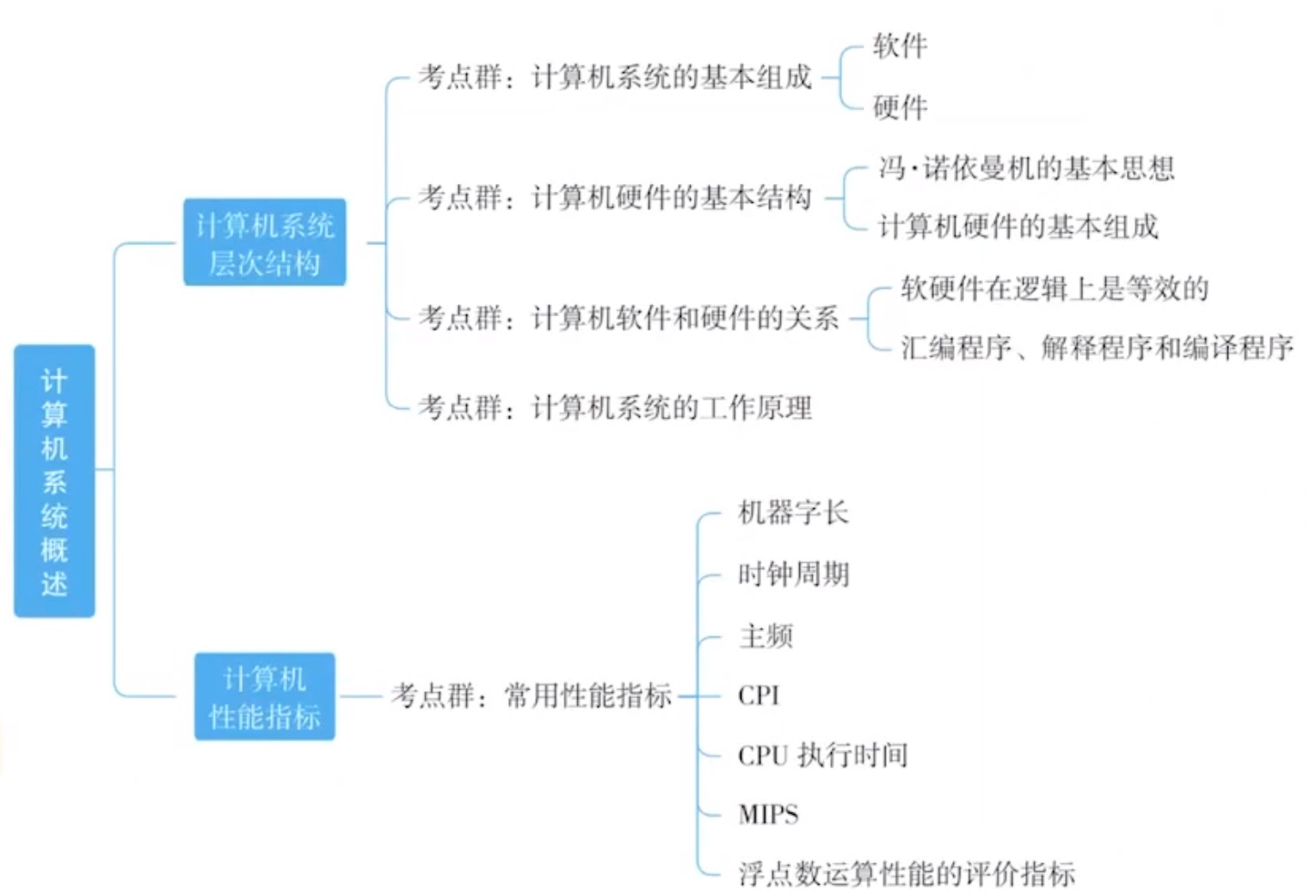

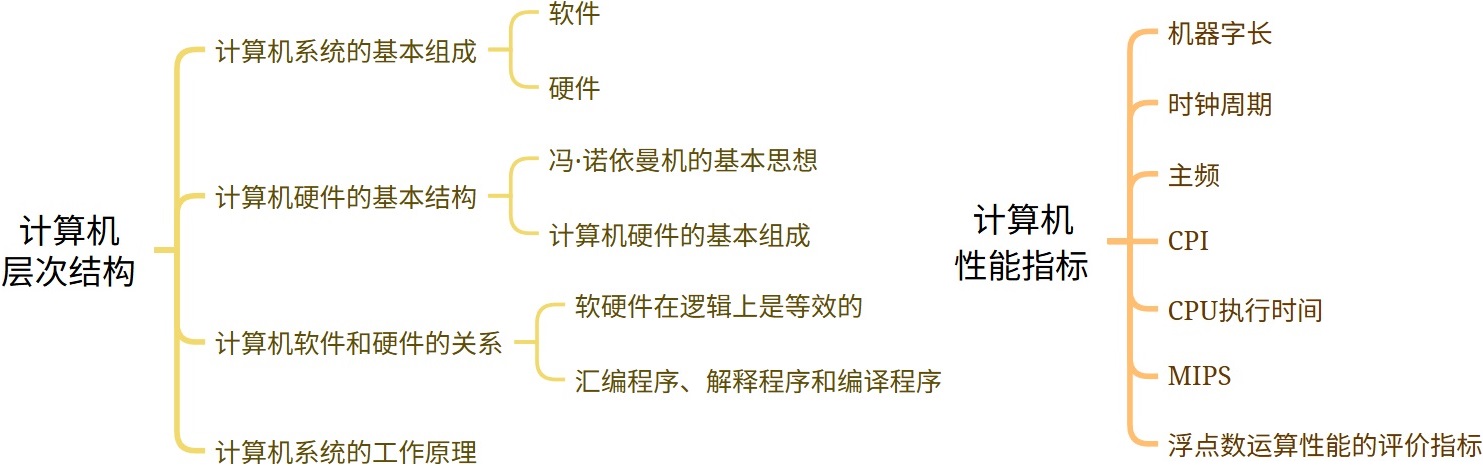

第一章计算机系统概述

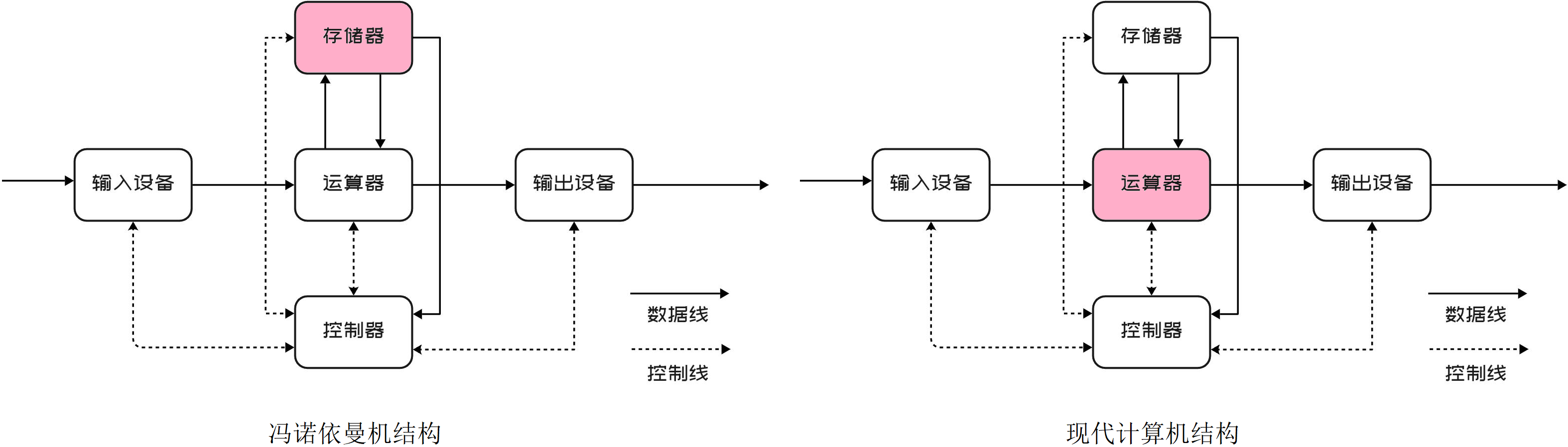

冯诺依曼机的特点

采用”存储程序“的工作方式。
计算机硬件系统由运算器、存储器、控制器、输入输出设备五大部件组成，以运算器为核心。（现代计算机改以存储器为核心）
指令和数据以同等地位存储在存储器中。
指令和数据均以二进制形式表示。
指令由操作码和地址码组成，操作码指出操作的类型，地址码指出操作数的地址。
程序和功能都是通过中央处理器执行指令实现的。（“程序控制”思想）

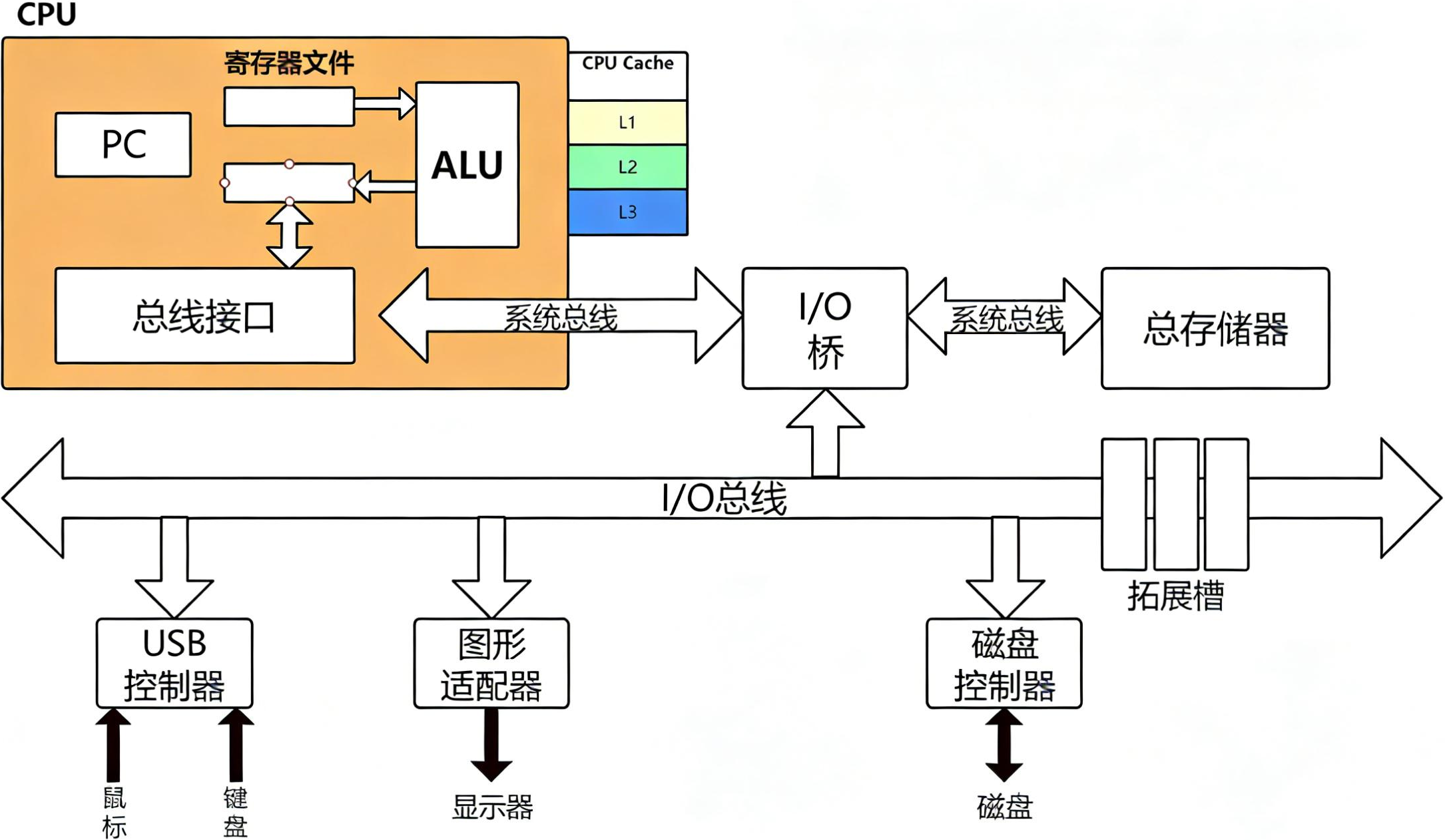

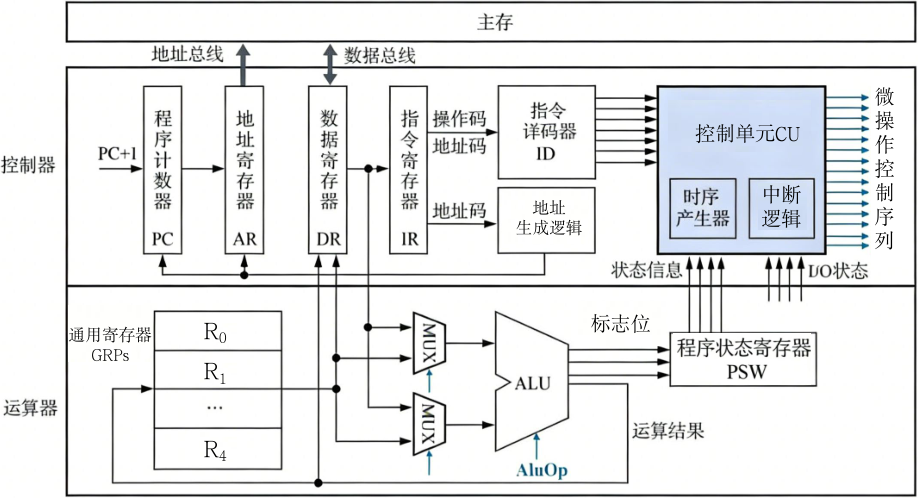

计算机的功能部件

存储器是指主存和辅存。
一个编址的对应一个存储单元，存储单元中存储的叫存储字，每一个bit叫存储元件。

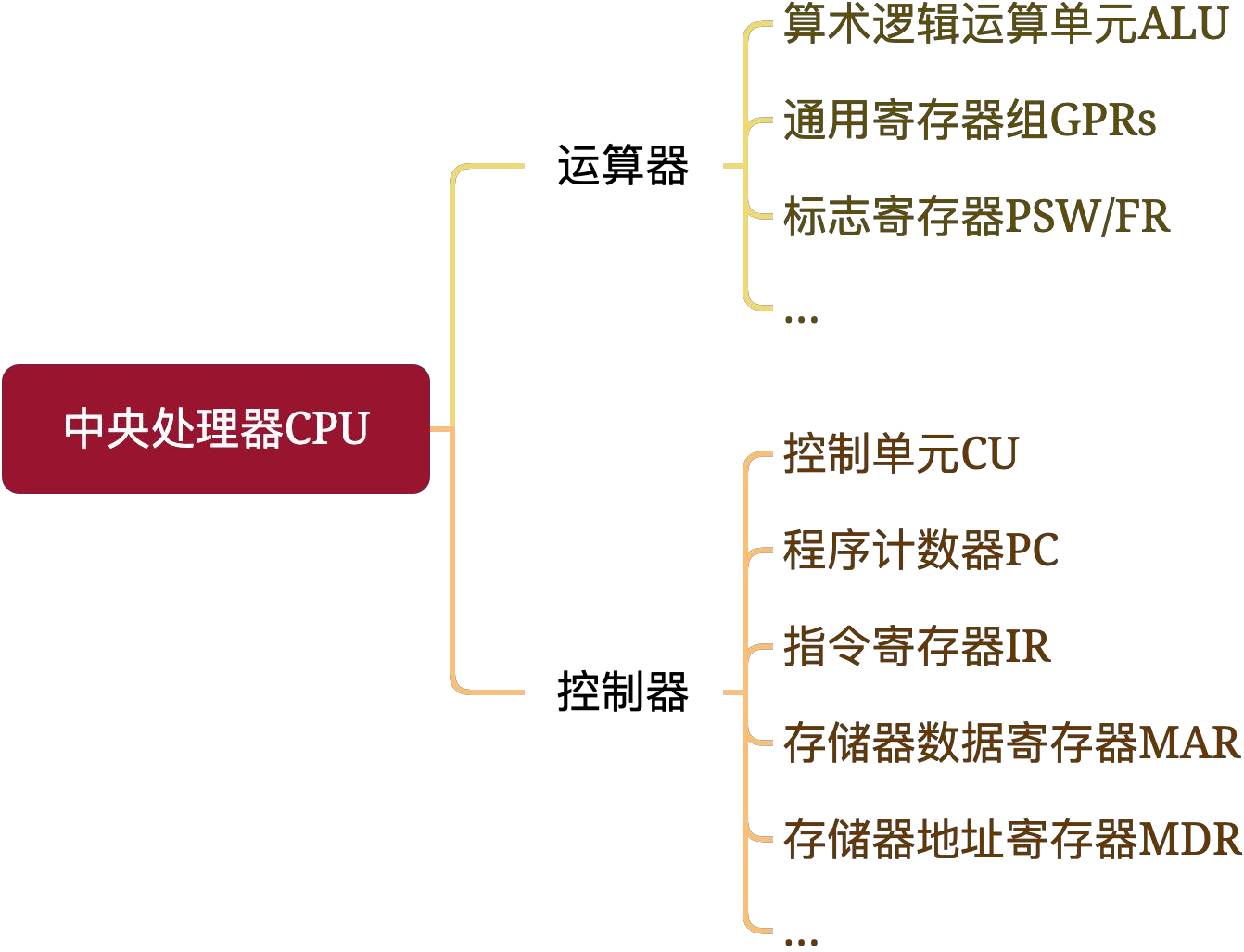

运算器的核心是ALU算术逻辑单元

其常见寄存器有：累加器ACC、乘商寄存器MQ、操作数寄存器X、变址寄存器IX、基址寄存器BR。

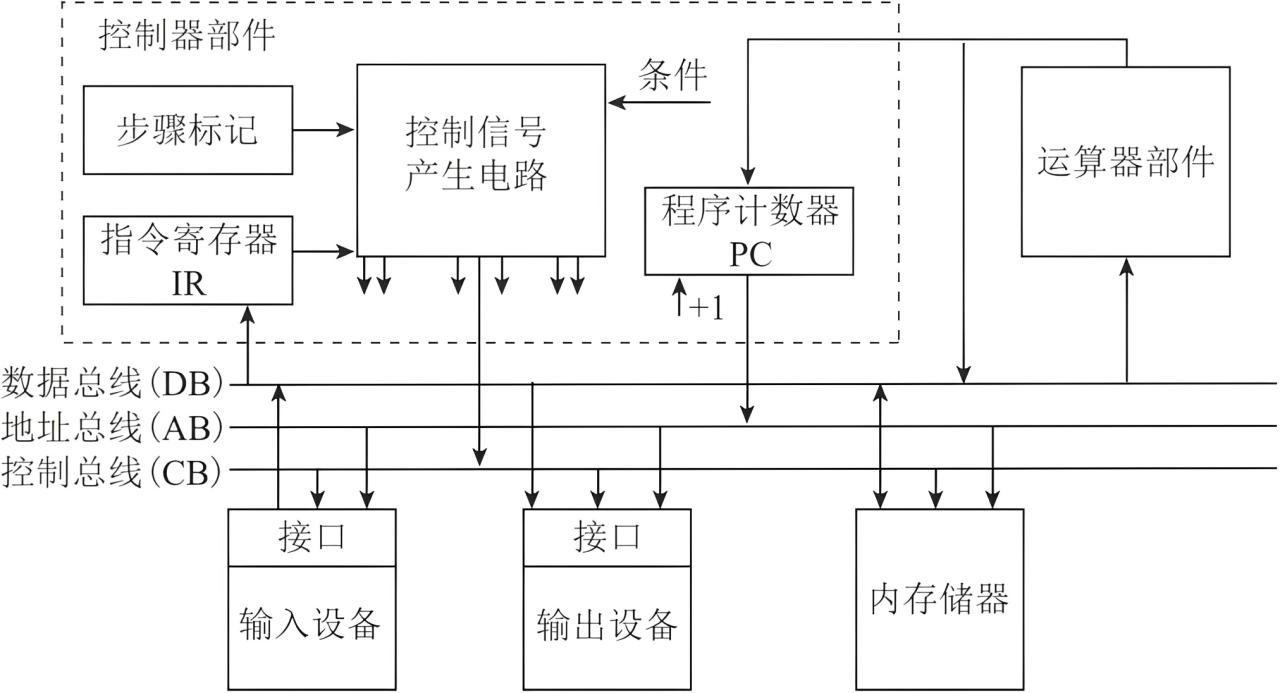

控制器由程序计数器PC、指令寄存器IR和控制单元CU组成。
存储器地址寄存器MAR、存储器数据寄存器MDR。

三种级别的语言

机器语言，是计算机唯一可以直接识别和执行的语言。
汇编语言，汇编语言和机器语言一一对应。（汇编相当于机器语言的英语助记）
高级语言。

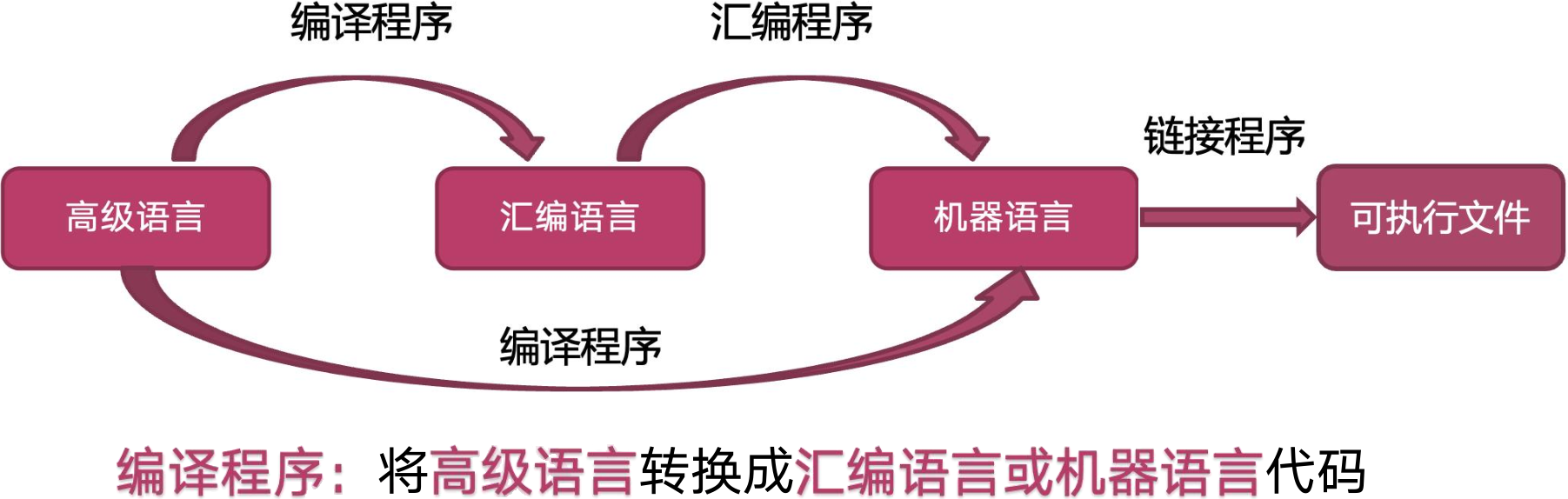

三种翻译程序

将语言与语言进行转换的软件叫做翻译程序。

解释程序（解释器）：将高级语言按序逐条翻译成机器语言并立即执行。
编译程序（编译器）：将高级语言编译成汇编语言或机器语言。
汇编程序（汇编器）将汇编语言汇编成机器语言。

软硬件逻辑功能等价性

一个功能既可以由硬件实现、也可以有软件实现，这一等价性称为软硬件逻辑功能等价性。

三个常见字长

机器字长：也叫CPU字长/计算机字长，简称字长。指CPU一次运算所能处理的位数。机器字长=CPU总线宽度=运算器ALU位数=通用寄存器位数。
存储字长：存储单元的位数（一般按字节编址则8位）
指令字长：一条指令的长度（长度不一，具体和指令内容相关）

计算机主要性能指标

时钟周期：CPU脉冲信号宽度，时间单位（一个时钟周期占多少秒）。
CPU主频：每秒有多少时钟周期，时钟周期的倒数。
CPI：一个指令需要多少时钟周期（个数）。
IPS：每秒能执行多少指令（个数）。
FLOPS：每秒能执行多少次浮点运算。

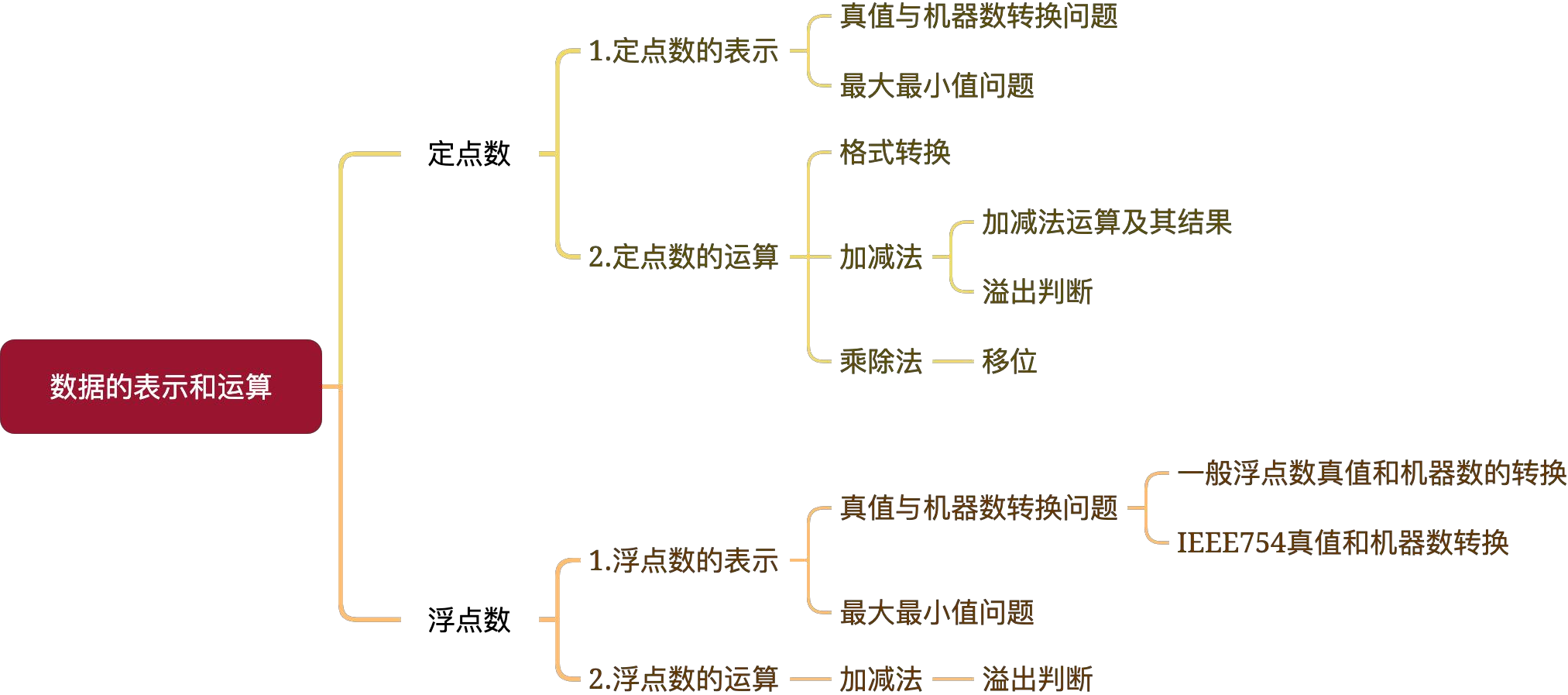

第二章数据的表示和运算

真值机器数转换

进制转换、BCD码、原反补移转换

无符号数没有原反补移码，原反补移码只针对有符号数。

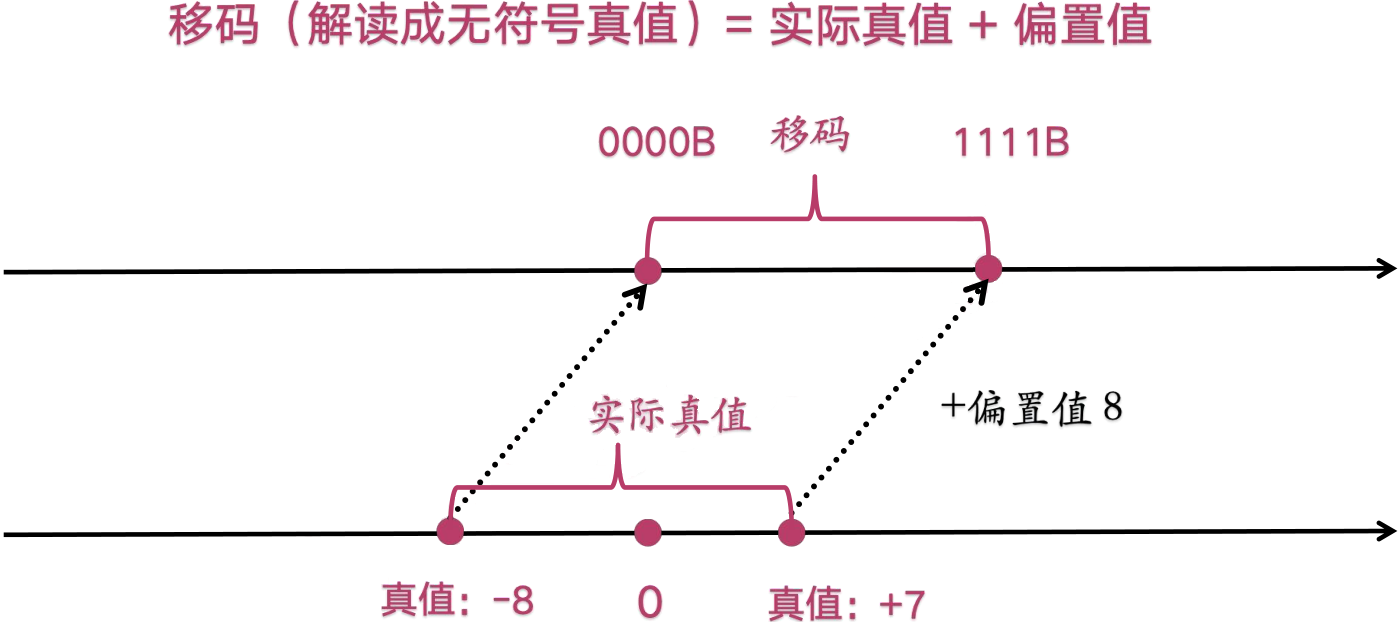

补码符号位取反得移码。移码（解读为无符号真值）= 实际真值 + 偏置值。

补码转真值：给补码符号位设置位权 $- 2^{i}$ 参与运算。

数据表示范围

定点数	定点整数	定点小数	二进制表示
（ `n` 位）无符号	$0 \sim 2^{n} - 1$	$0 \sim 1 - 2^{- n}$	$0000 \sim 1111$
（`n+1`位）原码	$- (2^{n} - 1) \sim 2^{n} - 1$	$- (1 - 2^{- n}) \sim 1 - 2^{- n}$	$1111 \sim 0111$
（`n+1`位）补码	$- 2^{n} \sim 2^{n} - 1$	$- 1 \sim 1 - 2^{- n}$	$1000 \sim 0111$

补码全1为-1。补码最小：符号位为1，数值位有1放后面。
补码的符号扩展：高位用符号位填充。

加法器运算

减法转加法：减去一个数相当于加上这个数的补数。
补数求法：补码所有位取反，再+1。
补数本质：一个数+它的补数= $2^{n}$ 。

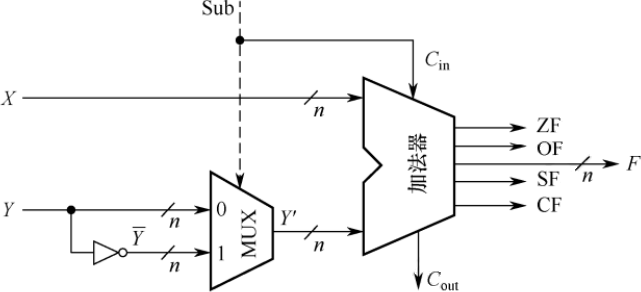

加法器溢出判断

加法器标志	含义
CF (Carry Flag) 进位标志	无符号数运算是否溢出，溢出为1。 $C F = C_{i n} \oplus C_{o u t}$
OF (Overflow Flag) 溢出标志	有符号数运算是否溢出，溢出为1。 $O F = C_{n} \oplus C_{n - 1}$
ZF (Zero Flag) 零标志	运算结果是否为0，为零ZF=1。
SF (Sign Flag) 符号标志	输出运算结果符号。

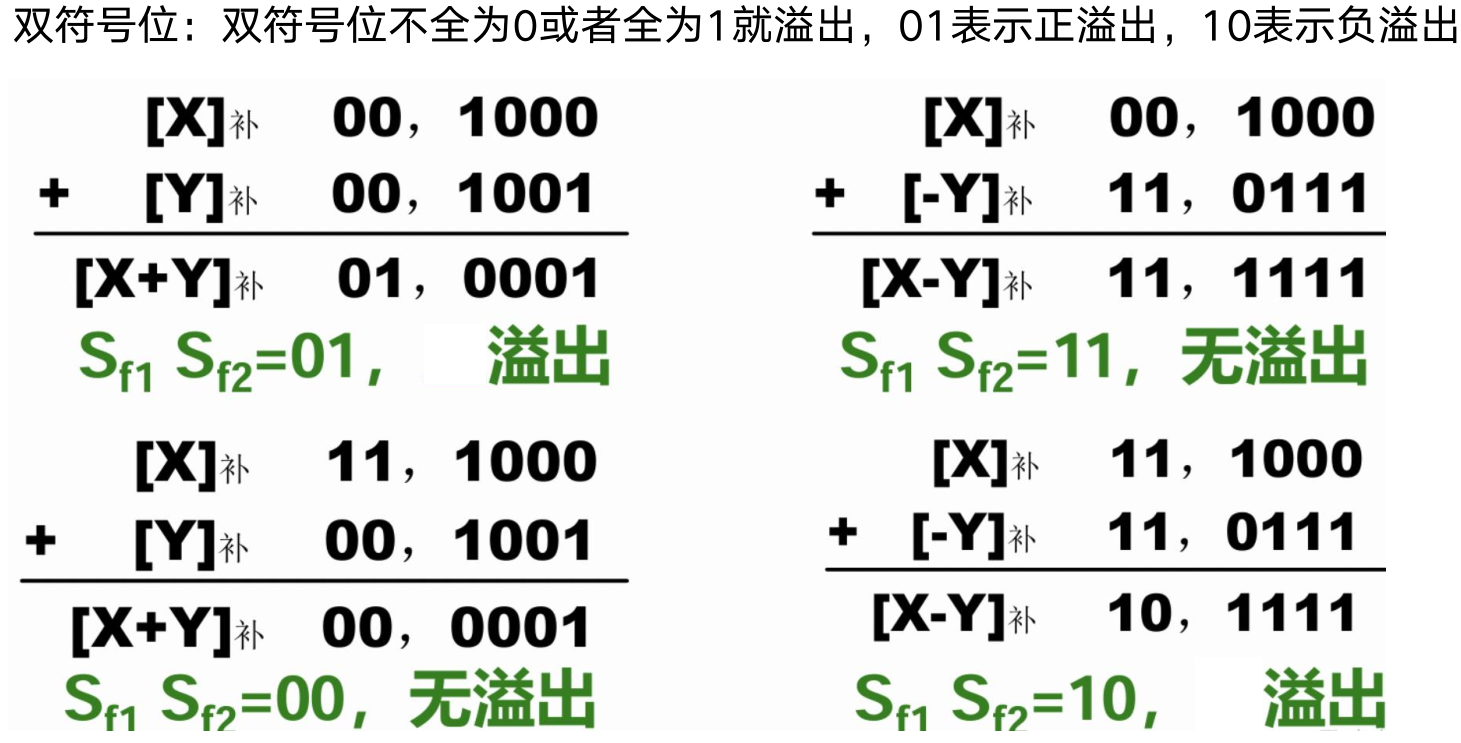

双符号位判断溢出（仅针对补码运算）：复制一位符号位，若运算结果两符号位相异则溢出，相同不溢出。

无符号数：小减大一定溢出，大减小不会溢出，两数之和可能溢出。
有符号数：正+正负+负可能溢出，正+负正-正负-负不会溢出。

乘除法移位

移位	规则	溢出	损失精度
逻辑移位	左移：高位移出，低位补0，右移：高位补0，低位移出	1被移出	1被移出
算术移位	左移：高位移出，低位补0，右移：高位补符号位，低位移出	符号位变化	1被移出

算术移位一般用于有符号数，因为有符号数专注算术运算。
一般算术移位需要先写出补码，但使用原码也可以只需要保持符号位不变即可。

一般浮点数

规格化：尾数的最高位必须是有效位。原码1有效，补码须与符号位相异有效。

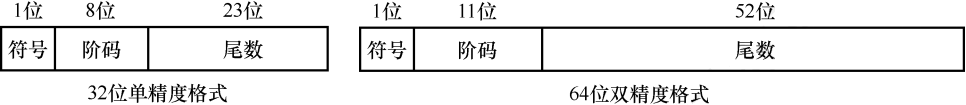

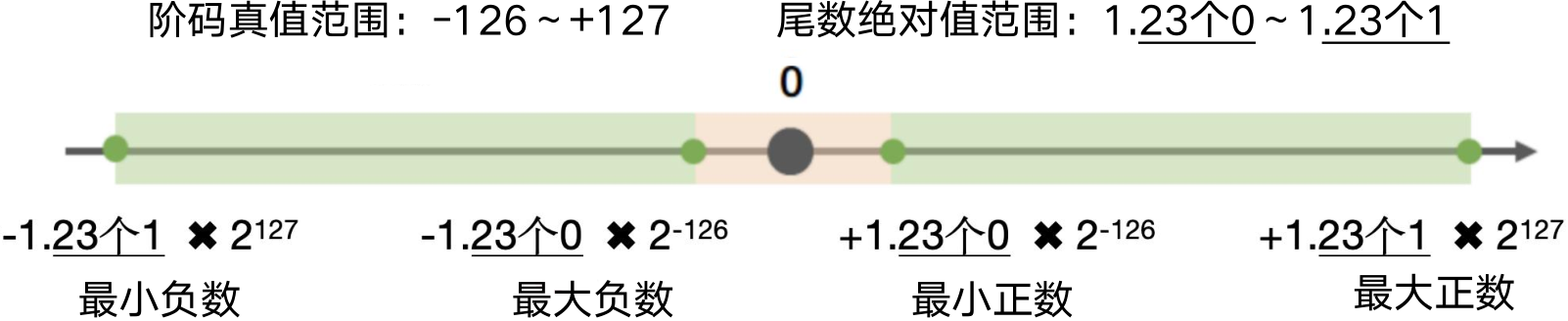

IEEE754浮点数

阶码使用移码表示，偏置值为 $2^{n - 1} - 1$ 。8位阶码偏置值127，11位阶码偏置值1023。
尾数用原码表示，采用 1.Y 的形式，只存储 Y 的内容。

应用以上规则时，阶码不能全0或全1，若阶码全0或全1，应用以下规则。

阶码	尾数	结果
0	0	$0$
0	非0	非规范数 $\pm 0. Y \times 2^{- 126}$
255	0	$\infty$
255	非0	$N a N$

只有能写成 $\pm \frac{A}{2^{n}}$ 的形式的十进制小数才能转成二进制小数。

浮点数加减运算

对阶：小阶向大阶对齐
尾数运算
尾数规格化：写成 1.Y 的形式
舍入处理：多余位＞0.5则进位，＜0.5则舍去，＝0.5则向偶数舍入。
溢出判断：尾数的溢出通过调整阶码解决，阶码溢出是真的溢出。

尾数右规、舍入可能造成阶码上溢，尾数左规可能造成阶码下溢。

乘除法总结

迭代式乘除法器：n位运算约需2n个时钟周期
阵列式乘除法器：一个时钟周期内完成运算
移位实现乘除法：手算方法，若乘除 $2^{n}$ 则进行移位，若非 $2^{n}$ 则转十进制（硬件实现最慢）

数据存储

小端存储：低位字节放到低地址处，高位字节放到高地址处。
大端存储：低位字节放到高地址处，高位字节放到低地址处。

边界对齐

双字数据（8个字节）的起始地址必须为8的倍数（地址末尾为000）
单字数据（4个字节）的起始地址必须为4的倍数（地址末尾为00）
半字数据（2个字节）的起始地址必须为2的倍数（地址末尾为0）

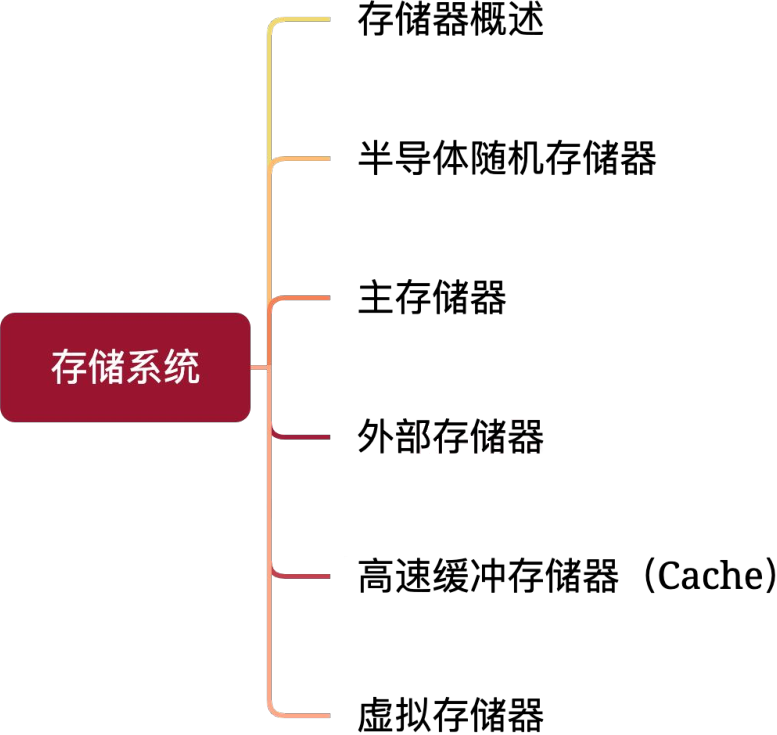

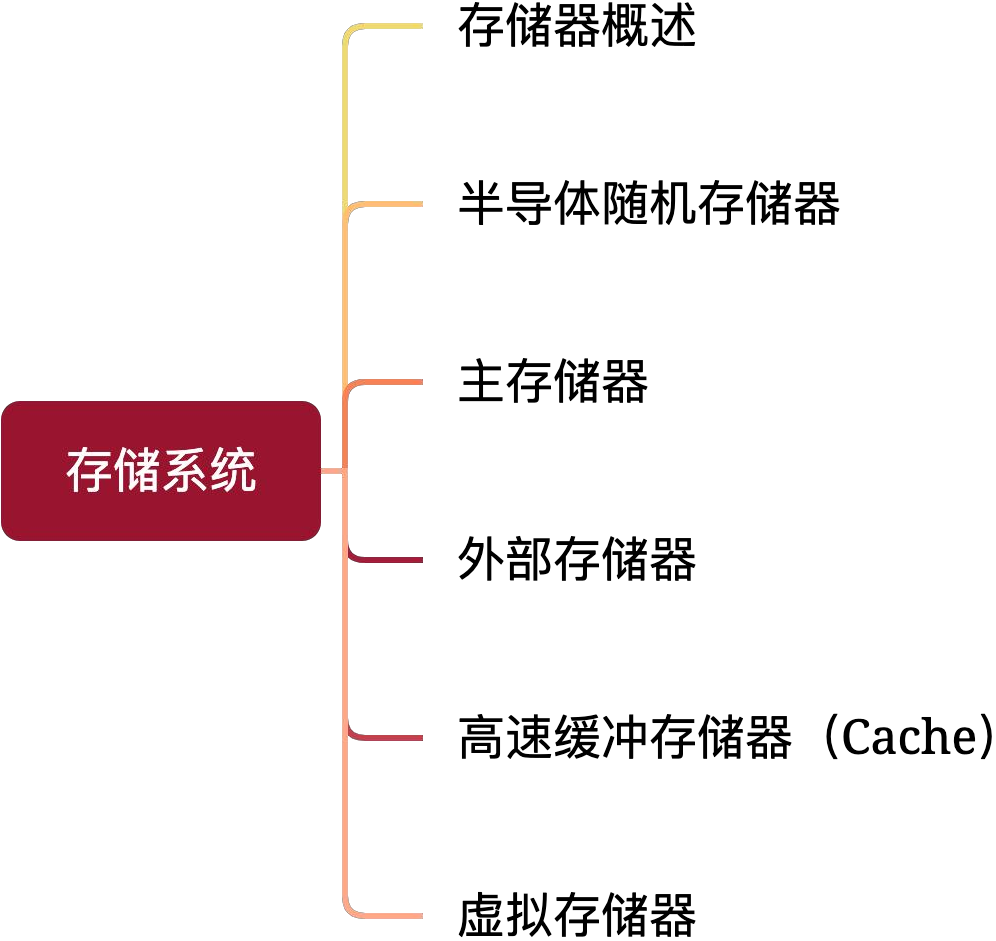

第三章存储系统

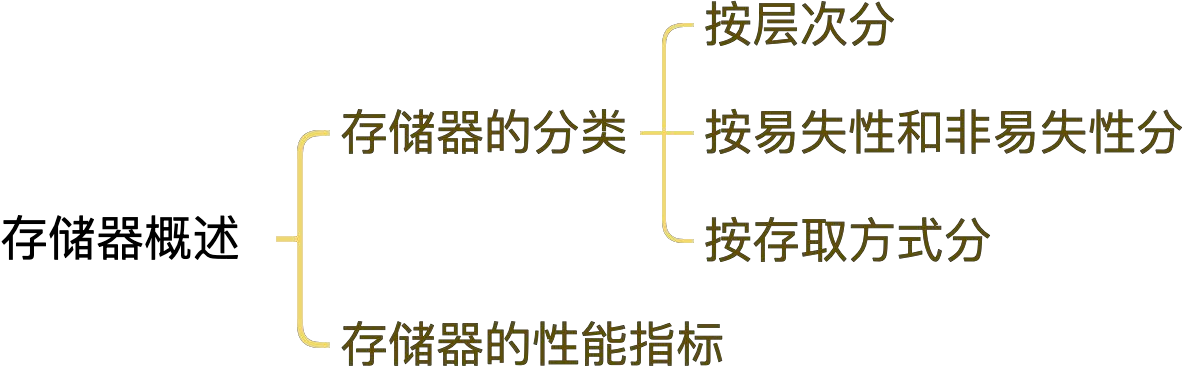

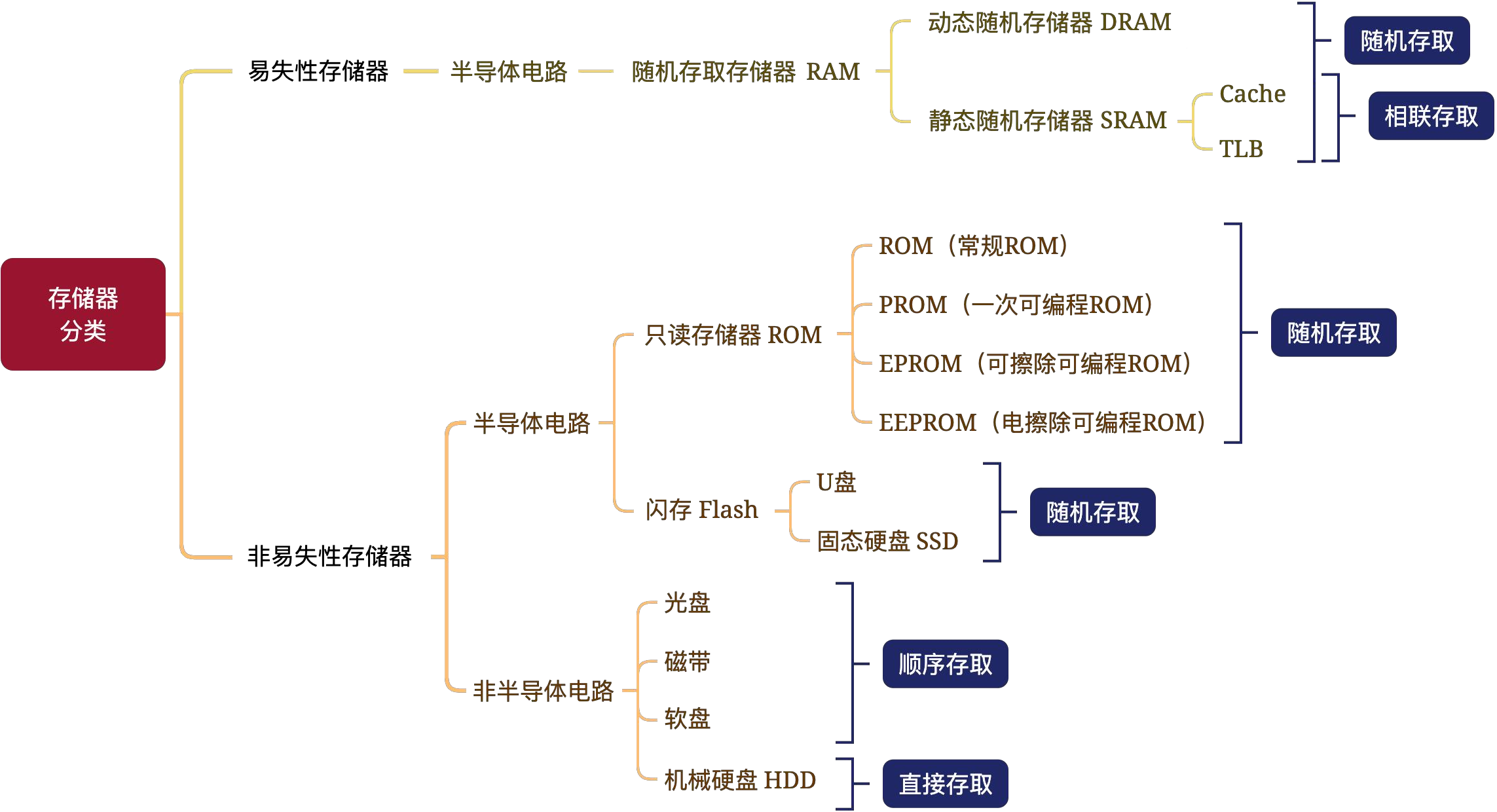

存储器分类

存储层级间的透明问题

Cache-主存层调度由硬件自动完成，对所有程序员透明。
主存-辅存层调度由硬件和操作系统共同完成，对应用程序员透明。

透明=看不见。

按存储介质分类

按存取方式分类

四种存取方式	存取逻辑	对应设备
顺序存取	读取时必须按顺序逐个读取，无法跳过	光盘、磁带、软盘
随机存取	任意时刻可以访问任意位置	RAM、ROM、Flash
直接存取	选取信息所在区域，然后顺序访问	机械硬盘 HDD
相联存取	通过数据的内容进行存取	Cache、TLB

存储器性能指标

Cache平均访问时间/存取时间

CPU首先去Cache中取数据，若未命中则将数据从主存调入Cache，再从Cache访问数据。

平均访问时间 = 命中率 × 访问Cache时间 + (1 - 命中率) × (访问Cache时间 + 访问主存时间)

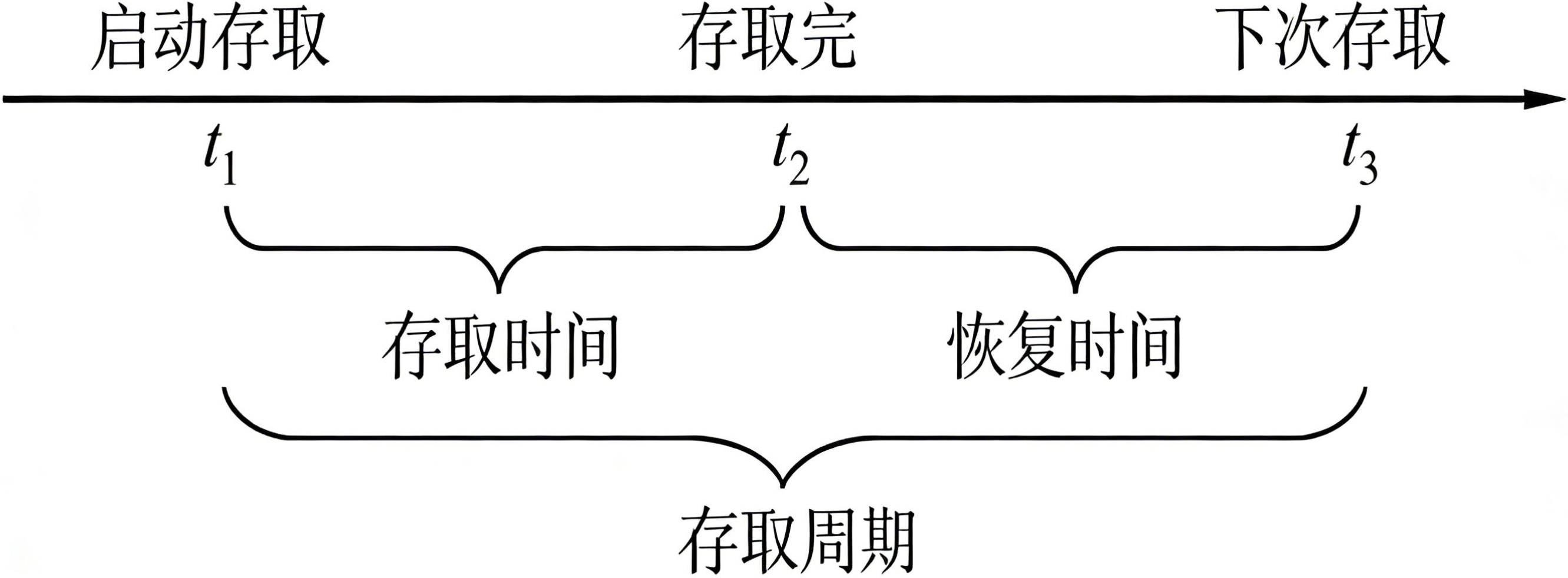

存取周期和存取时间

存取（存储）周期：可以连续读写的最短时间间隔，可以理解为存储器准备数据的时间。
存取周期 = 存取时间 + 恢复时间

主存带宽

主存带宽 $B_{m}$ ，也称数据传输速率，表示每秒从主存进出信息的最大数据量，单位字/秒、字节/秒。

注意换算单位：1KB=1024B，1s=1000ms。字节和秒换算尺度不统一，不能约掉。

存储容量

存储容量 = 存储单元数（可寻单元数）× 存储单元长度（存储字长）

地址位数和存储单元个数

n 位地址 ⇔ $2^{n}$ 个存储单元

静态随机存储器 SRAM

SRAM集成度低、速度快、价格高、故仅SRAM能用作Cache、TLB。
数据线个数 = 数据位数 = 存储字长
地址线个数 = 地址位数

单译码结构： $n$ 位地址， $2^{n}$ 个地址单元， $2^{n}$ 根译码线

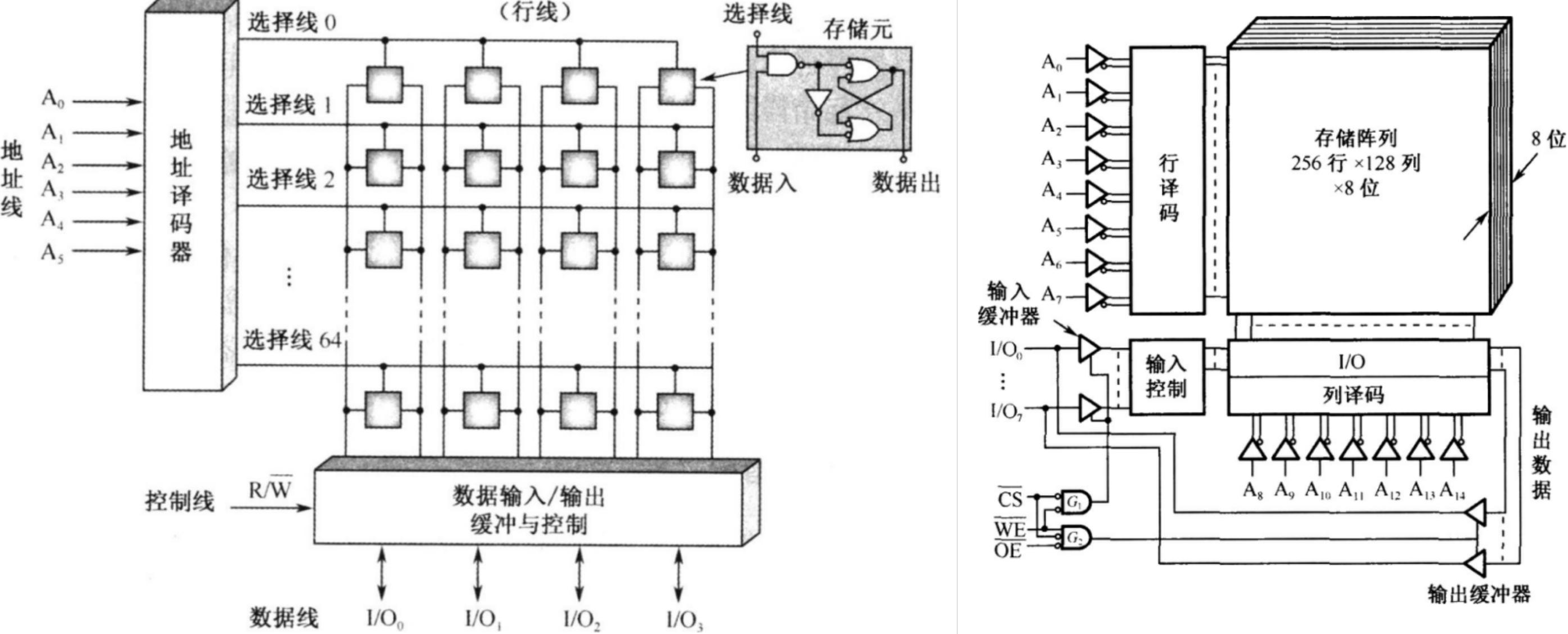

双译码结构： $n$ 位地址， $2^{n}$ 个地址单元， $2 \cdot 2^{\frac{n}{2}}$ 根译码线

动态随机存储器 DRAM

需要刷新，且是按行刷新。

刷新周期：刷新周期内，每行都经历一次刷新。

刷新一行的耗时就是一个存储周期。刷新时不可读写，故称为死时间。

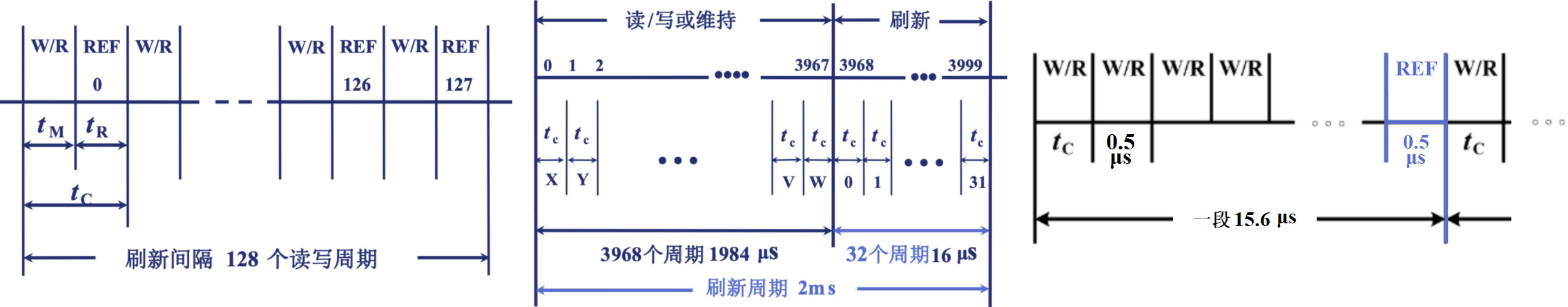

刷新方式	策略	优缺点
分散刷新	存取周期之后进行一次刷新，刷新时间囊括进存取周期	无死时间，存取周期翻倍
集中刷新	刷新周期的后期集中刷新所有行	死时间长
异步刷新	刷新周期分成行数段，每一段最后进行一次刷新	死时间短

行列地址复用：同一组地址管脚（引脚）先传行地址，再传列地址。地址管脚数取行列地址数的最大值。

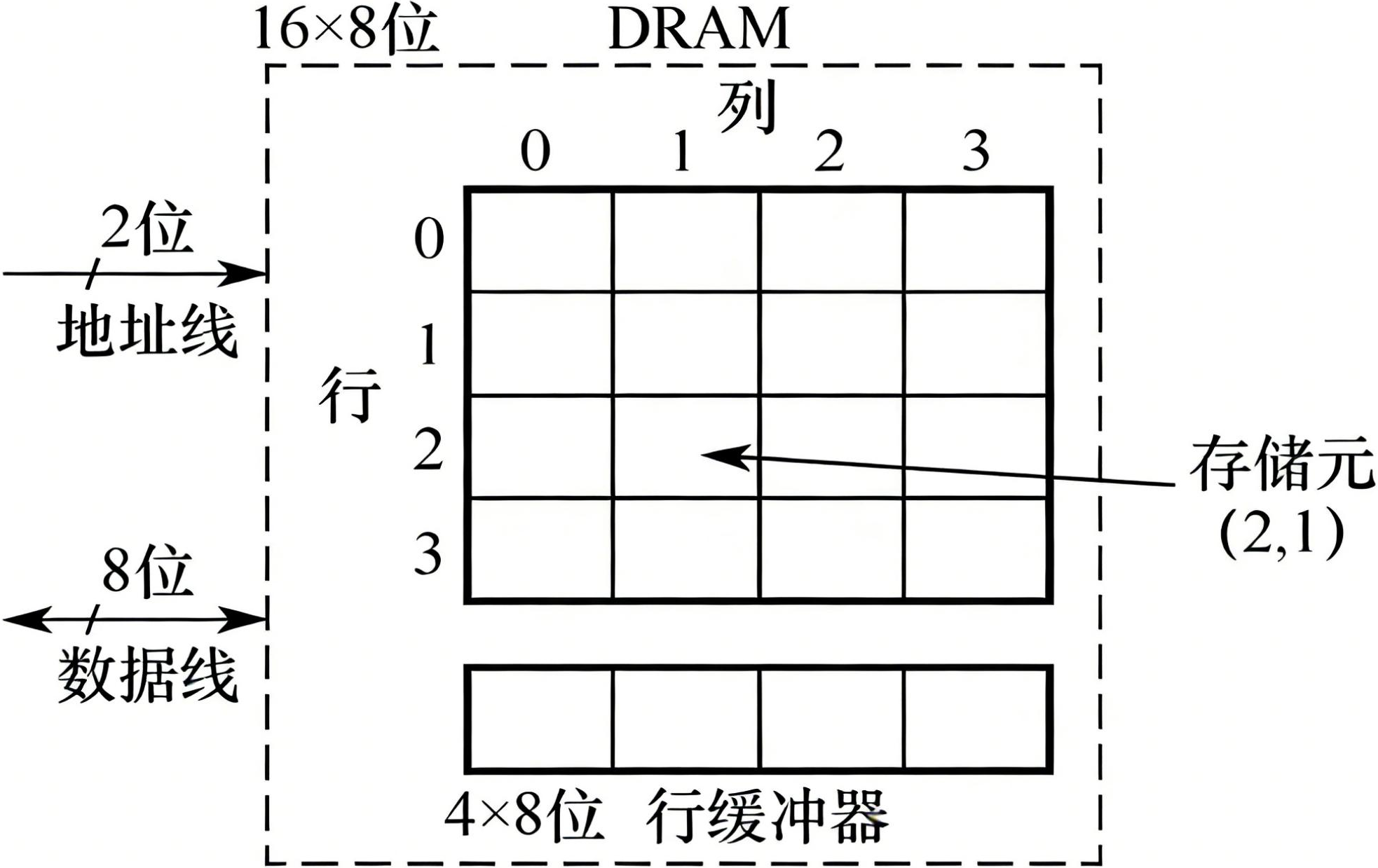

行缓冲区：大小为一行数据大小。

SRAM和DRAM的对比

特点	SRAM	DRAM
存储信息	触发器	电容
破环性读出	不是	是
需要刷新	不是	是
送行列地址	同时送	分两次送
运行速度	快	慢
集成度	低	高
存储成本	高	低
主要用途	高速缓存	内存

RAM参数

$4 M \times 8 位$ 存储器（默认行列数相等）：

$4 M = 2^{22}$ 是存储单元个数，即需 $2^{22}$ 个地址，
- 若是SRAM需要22根地址线
- 若是DRAM需要11根地址线，行列共用这11根地址线
$8 位$ 是存储单元容量 = 数据线位数

SDRAM

SDRAM叫同步动态随机存储器，继承DRAM的所有特点，另外支持突发传输、流水线，连续读写更快。

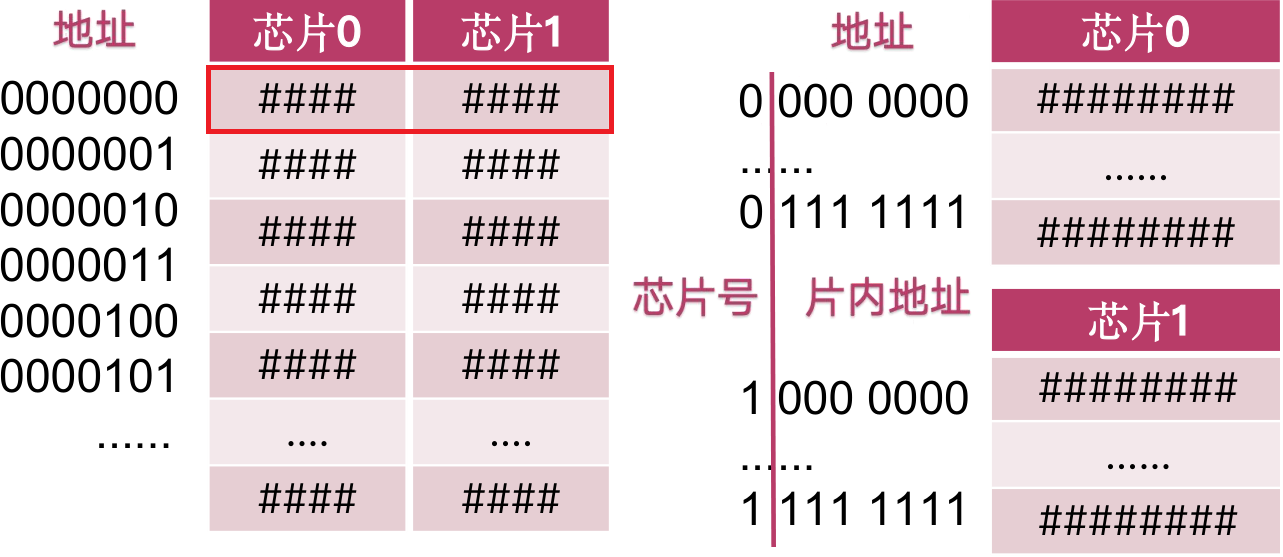

存储芯片的扩展

扩展方式	含义
位扩展	多个芯片”并联“，存储单元个数不变，存储单元位数 ×2

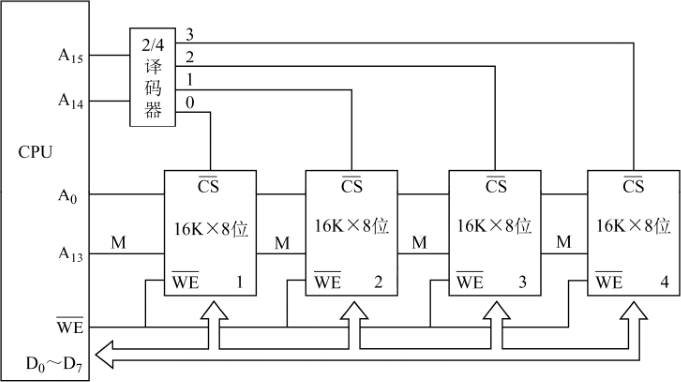

字扩展	多个芯片”串联“，存储单元个数 ×2，存储单元位数不变
字位同时扩展	多个芯片”串并联“，存储单元个数 ×2，存储单元位数 ×2

存储单元个数和地址位数有关，存储单元位数 = 存储单元容量。

多模块存储器

多模块存储器是指多个存储体的组合。

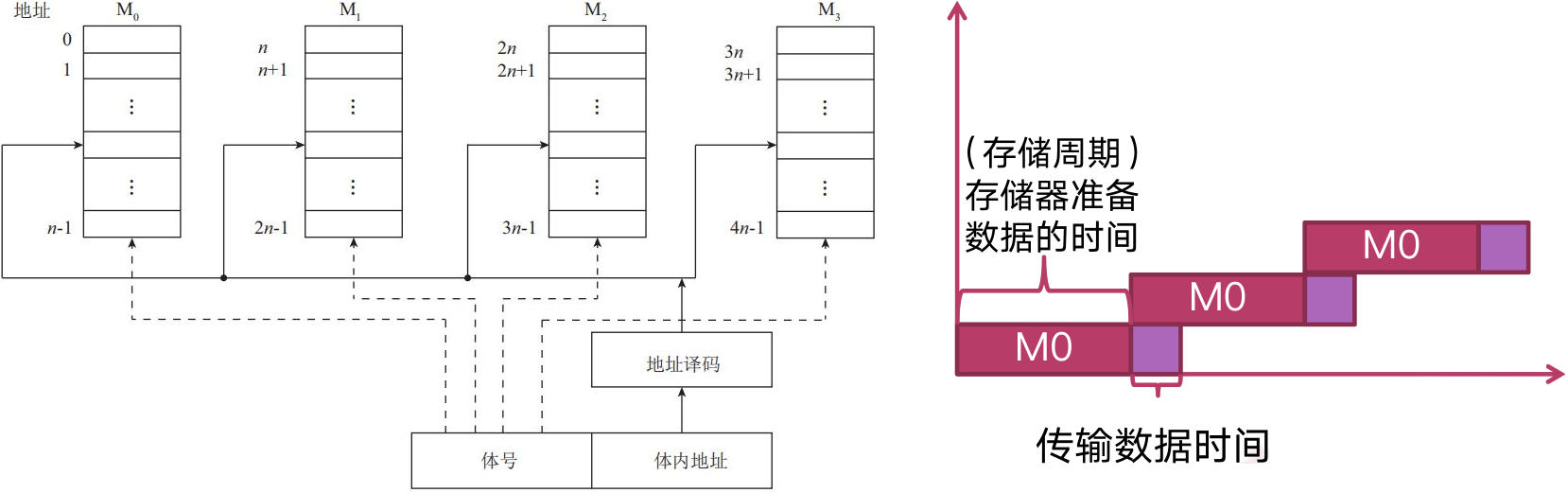

高位交叉编址 / 连续交叉编址

多个存储体“串联”，地址高位作“体号”、低位作“体内地址”。缺点：数据传输不连续。

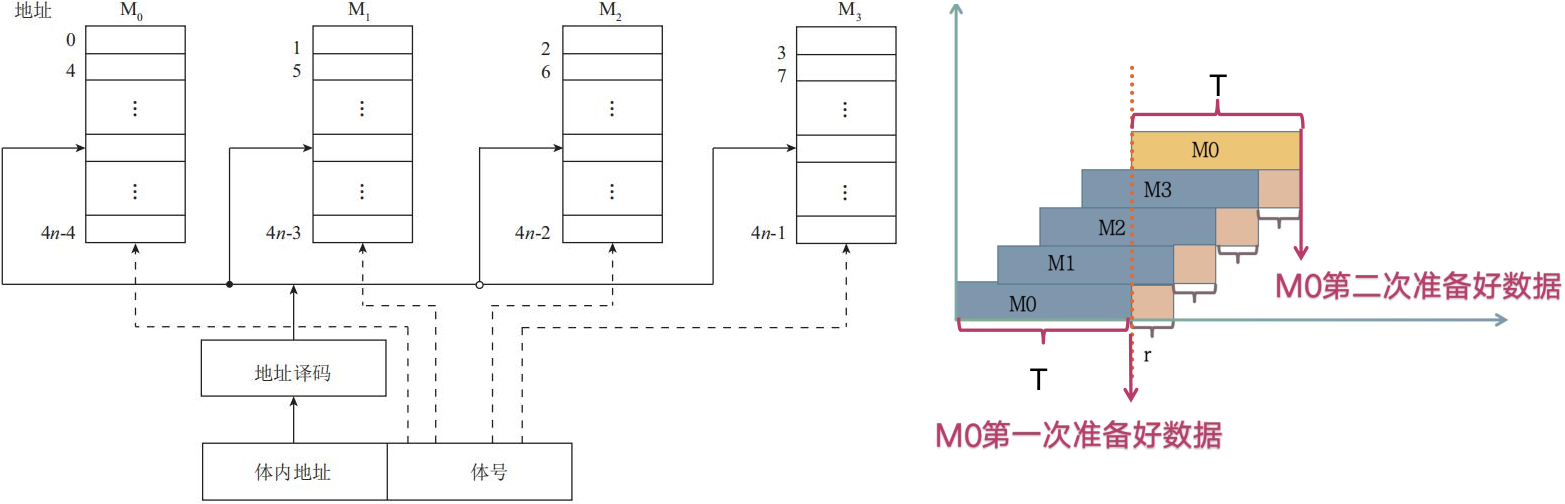

低位交叉编址（轮流启动）

多个存储体“并联”，地址高位作“体内地址”、低位作“体号”。优点：数据传输连续。

最佳情况：

$T = m r$ ，存储周期 = 体数 × 数据传输时间， $m = \frac{T}{r}$ 时效率最高。
连续存取 $n$ 个体需要的时间 $t = T + (n - 1) r$ .
连续存取并传输 $n$ 个体需要的时间 $t = T + n r$ .

一个存储周期内存储器可以存取 $m$ 个存储字，一个数据传输时间内存储器可以存取 $1$ 个存储字。

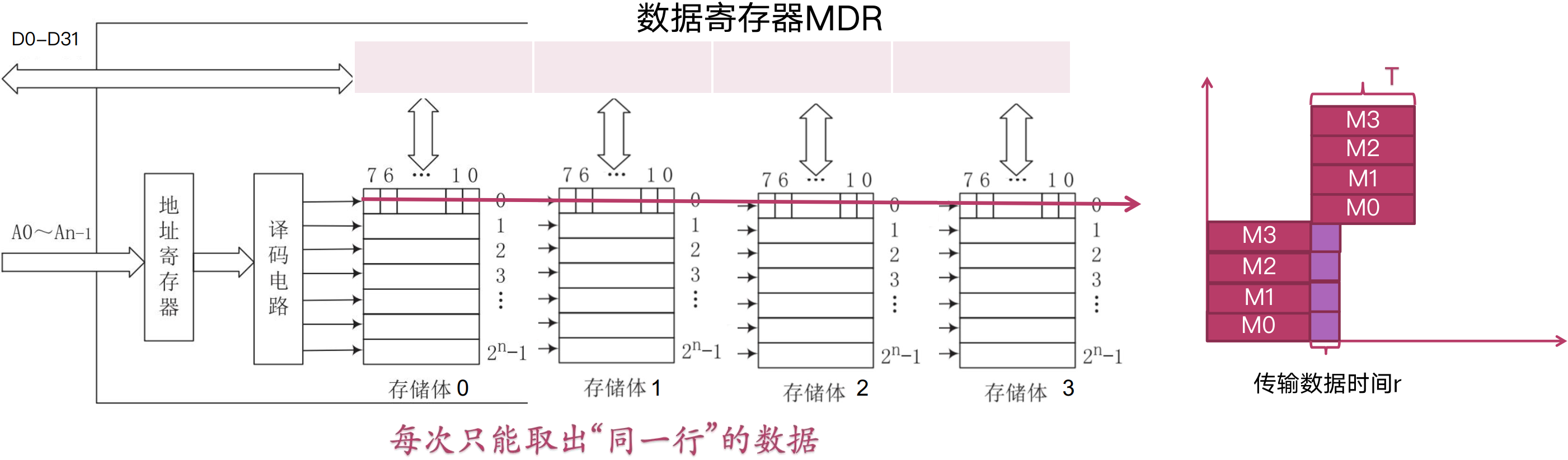

低位交叉编址（同时启动）

同时启动每次存取数据只能访问“同一行”。如果数据跨行存储，就需要多个存储周期。

轮流启动：数据总线宽度 = MDR 位数 = 存储字长。
同时启动：数据总线宽度 = MDR 位数 = 存储字长 × 体数。

只读存储器 ROM

名称	特点
ROM（常规ROM）	只能读不能写
PROM（一次可编程ROM）	可以写一次，不能擦
EPROM（可擦除可编程ROM）	紫外线擦除
EEPROM（电擦除可编程ROM）	高电压擦除

闪存 Flash

U盘、固态硬盘
非易失性存储器，断电后可长期保存，支持电擦除和在线重写，读写性能不对称，读比写快得多。

机械硬盘 HDD

机械硬盘HDD，也叫温彻斯特硬盘，以磁性存储为主。

结构

盘片：存储数据
磁盘驱动器：接收控制信号负责读写
磁盘控制器：接收CPU指令发送控制信号

数据

盘面数：用于存储数据的单双面的数量
柱面数：盘片上有多少条磁道
扇区数：磁道上有多少个扇区

磁盘地址结构

若驱动器唯一则驱动器号可省略。

性能指标

记录密度：

道密度：半径方向单位长度上的磁道数
位密度：磁道单位长度上的能记录的二进制位数
面密度：道密度 × 面密度

磁盘容量：有格式化容量和非格式化容量，格式化容量比非格式化容量小。
平均存取时间 = 寻道时间 + 旋转延迟时间 + 数据读取时间

寻道时间：直接给出
旋转延迟时间：在磁道上转半圈的时间
数据读取时间：磁头扫过数据块的时间（取决于数据占磁道区域的比例）

独立磁盘冗余阵列 RAID

RAID：将多个物理硬盘以不同的方式组合成一个逻辑硬盘的技术。

使用RAID的目的：提高硬盘的读写性能和数据安全可靠性。提高可靠性只有两种方式：冗余和校验。

RAID	技术	特点
RAID0	条带化存储，并联多个硬盘，类似交叉编址	提高速度，无冗余，无校验
RAID1	磁盘镜像技术，提供冗余，适合存储关键数据	镜像存储，一半冗余，无校验
RAID2	海明码校验	冗余少存储校验码
RAID3~6	奇偶校验	冗余少存储校验码

固态硬盘 SSD

半导体器件
随机访问延迟极低、无噪声振动、功耗低、抗震、安全。价格贵、容量低、耐用性差、数据难恢复。

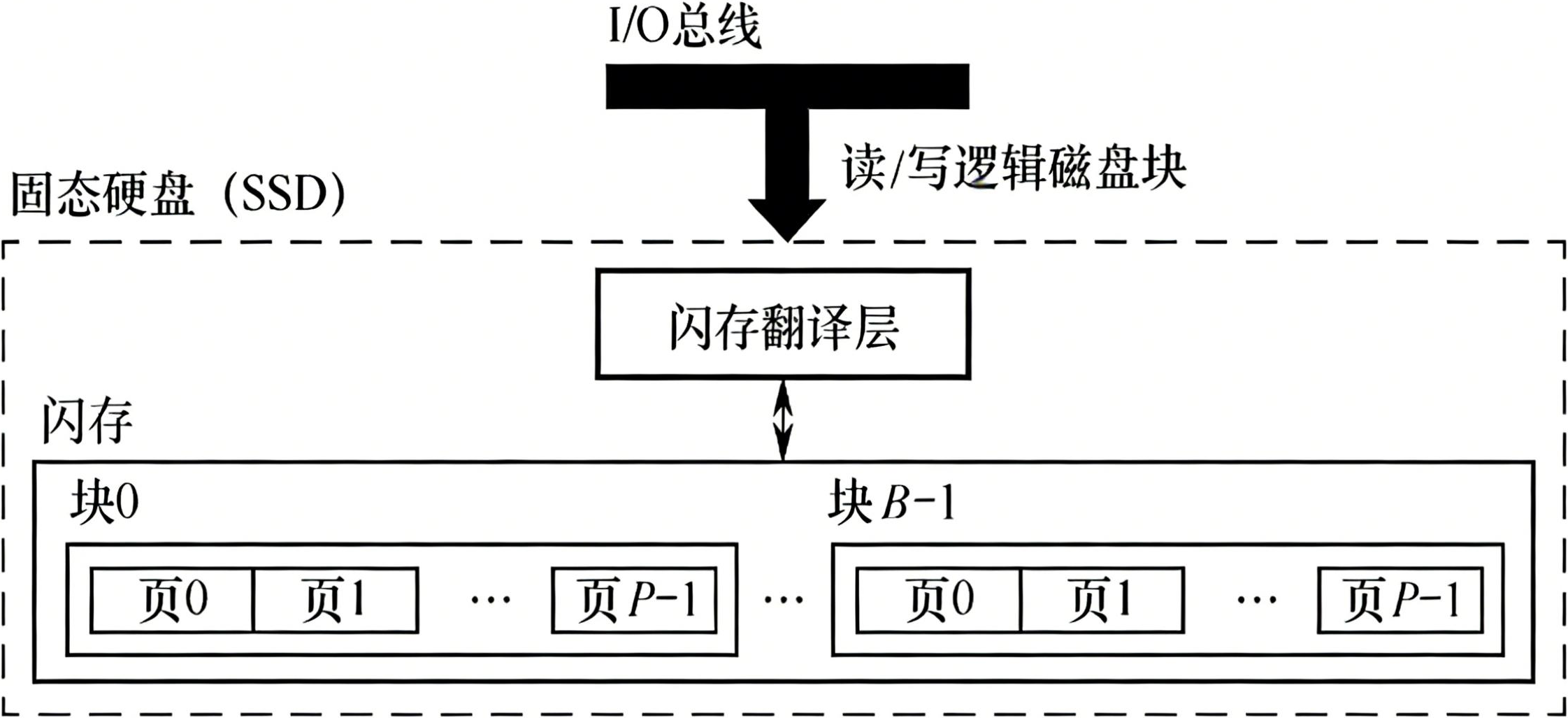

内部结构

页级读写：以页为单位读写。
块级擦除：以块位单位擦除。

写速度慢的原因就是，改写一个块需要到另一个页中拷贝并改写。

磨损均衡技术

动态磨损均衡：写入时优先选择擦写次数较少的空闲块。
静态磨损均衡：控制器定期扫描，将高磨损块的数据迁移至低磨损块中，高磨损块以读为主，低磨损块以写为主，以均衡整体寿命。

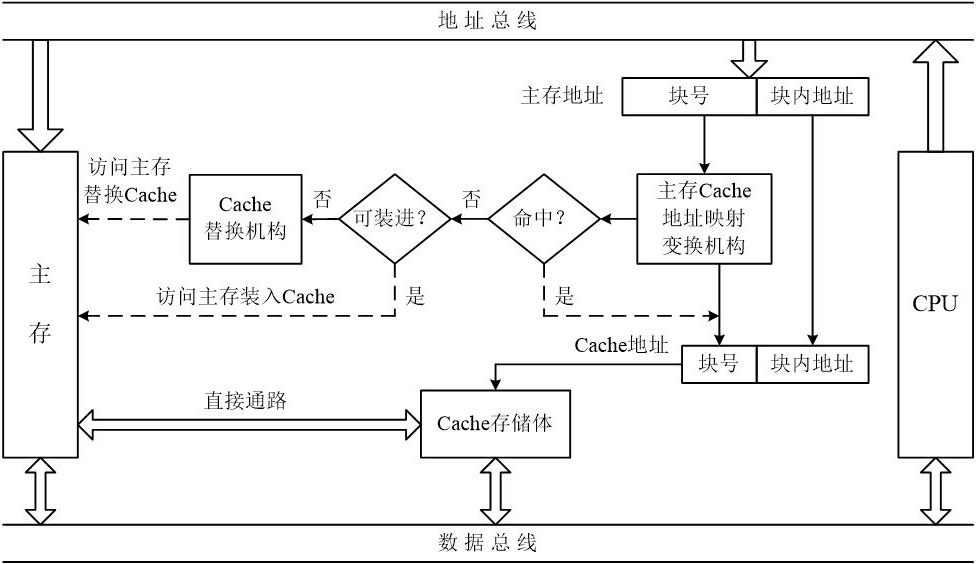

Cache的基本原理

局部性原理：
时间局部性：现在用的信息未来还要用
空间局部性：未来用的信息在现在用的旁边
CPU访问数据逻辑：
首先去Cache中取数据，若命中，则算一次Cache存取。
若未命中，则将数据从主存调入Cache，再从Cache访问数据，算一次Cache存取 + 一次主存存取。

Cache的命中率 $h = \frac{N_{c}}{N_{c} + N_{m}}$ .
平均访问时间 = 命中率 × 访问Cache时间 + (1 - 命中率) × (访问Cache时间 + 访问主存时间)
平均访问时间 = 访问Cache时间 + (1 - 命中率) × 访问主存时间

Cache的映射方式

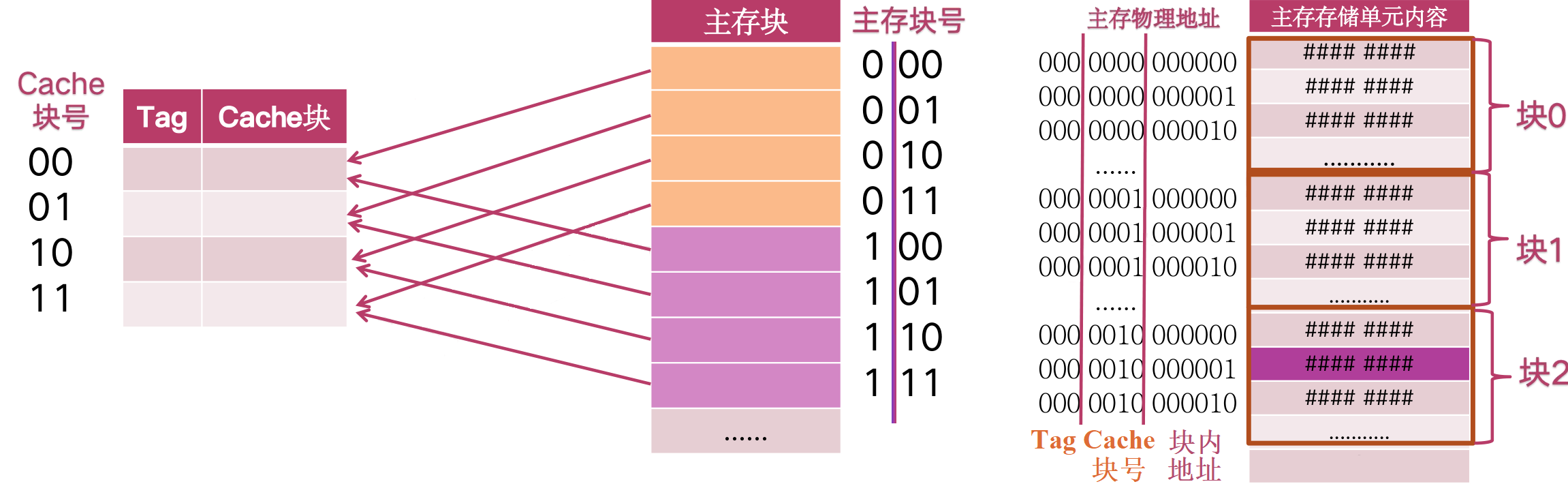

直接映射

直接映射主存块需要放到对应Cache块号的位置。找的时候也是找Cache号对应位置，再对比Tag。

Cache块号 = 主存块号 % Cache块数
主存地址 = + = +

块内地址位数取决于块大小，块号位数取决于Cache块数，主存地址位数取决于主存大小。

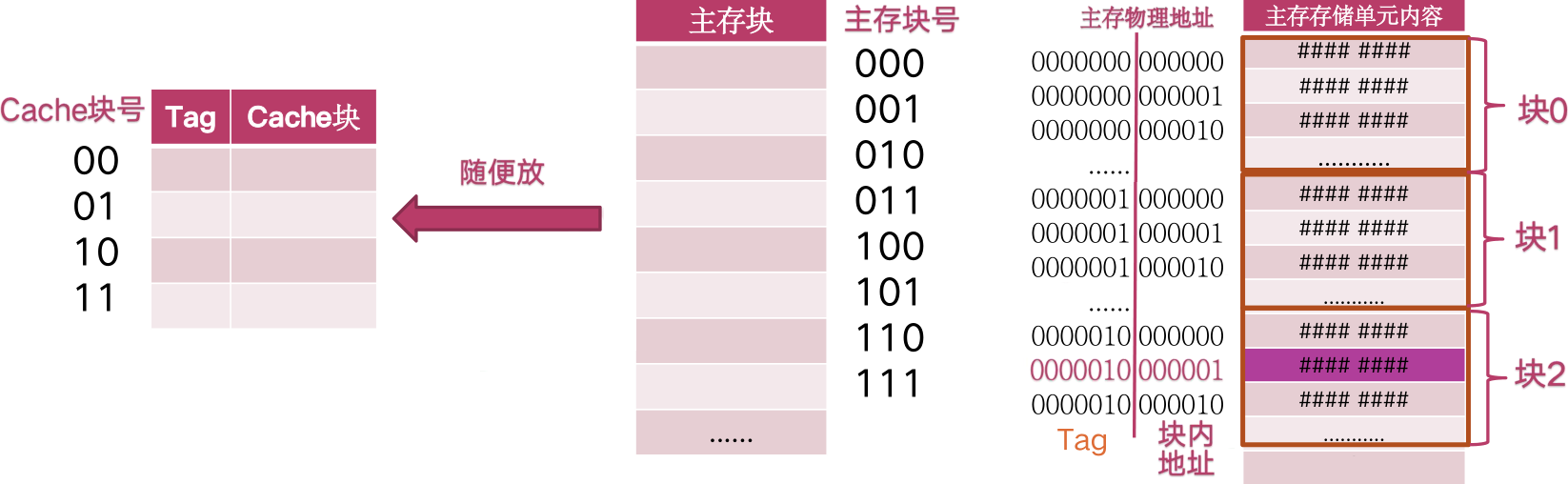

全相联映射

全相联映射主存块可以随便放。

主存地址 = + = +

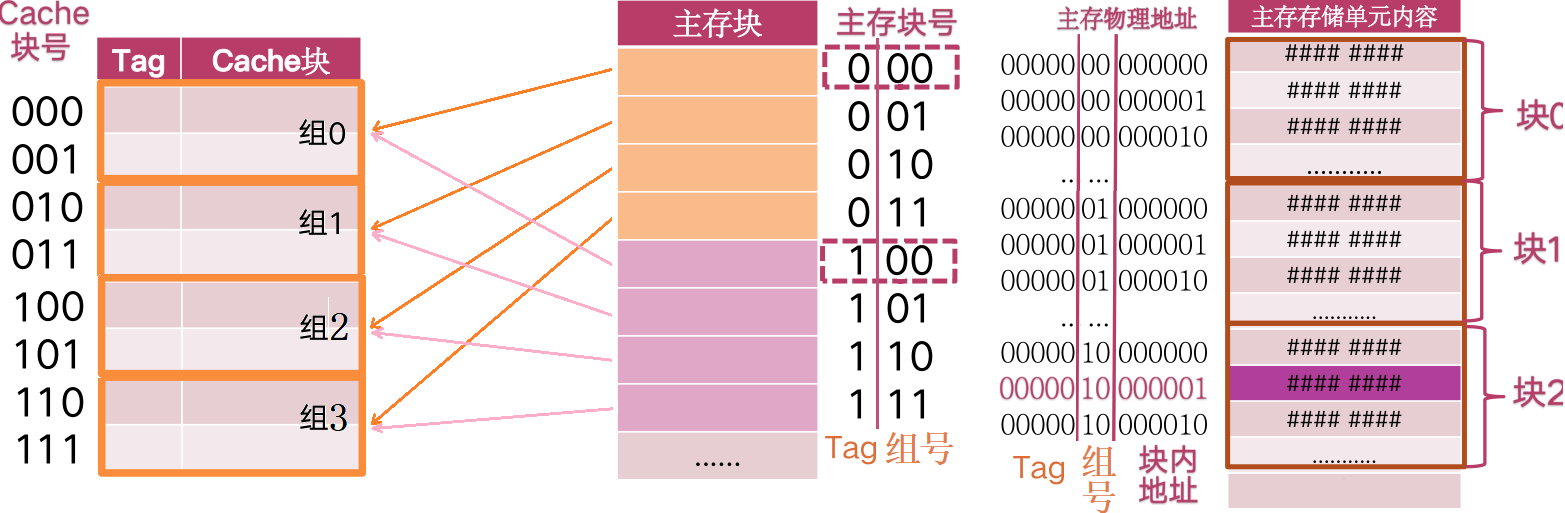

组相联映射

组相联映射主存块放在对应组，组内位置随便放。

$n$ 路组相联 ⇔ 一个组内有 $n$ 个Cache块
Cache组数 = Cache总块数 / 路数

组号 = 主存块号 % 组数
主存地址 = + = +

Cache的比较器

映射方式	比较次数
全相联映射	每个块都要对比Tag，有多少块对比多少次
直接映射	主存块去往Cache块的位置固定，仅需对比一次
组相联映射	组内有几块，就需要对比几次

需要对比几次，就会有几个对比器硬件。
比较器仅需对比Tag位，比较器位数就是Tag位数。

Cache块的替换算法

替换算法	策略
RAND 随机	随机找一个位置替换
FIFO 先进先出	谁先进来替换谁
LRU 最近最久未使用 ★	设置计数器，没使用就加1，替换计数最大者
LFU 最不经常使用	设置计数器，被使用就加1，替换计数最小者

FIFO、LRU 的替换控制位的位数均为 $l o g_{2} n$ 。组相联时 $n$ 为组的路数，全相联时 $n$ 为Cache总行数。

LRU 手算方法：用眼看序列，向前找第 n 个即最近最久未使用的。

共有4个Cache块，访问主存块序列  1  2  3  4  1  2  5
                          <------√4--3--2--1--↑--

Cache的写策略

情况	名称	策略	优缺点
写命中	全写法	同时写入Cache和主存	数据一致性，增加访存次数
写命中	回写法	写入Cache，替换时才写入主存	数据不一致，减少访存次数
写不命中	写分配法	加载主存块到Cache，只更新Cache
写不命中	非写分配法	只写入主存，不进行调块

全写法可以提供写缓冲队列，CPU同时写入Cache和缓冲区，缓冲区自行写入主存。
回写法会为每个Cache块设置修改位（脏位）。

写分配法只能搭配回写法（默认情况），非写分配法只能搭配全写法。

Cache的容量

Cache一行容量：

+ = +

Cache的总容量：

Cache行数 × Cache一行容量

页式虚拟存储器

基本概念

常规存储器的缺点：
一次性：必须全部加载才能运行整个作业，故当作业很大或有大量作业无法全部装入。
驻留性：作业执行完毕前，必须全部驻留内存。

虚拟存储器解决主存容量不够用的问题，存在于主存-辅存层，故虚拟地址与物理地址的转换有操作系统负责。

内存和外存的数据交换以页为单位。虚拟存储器中称页，主存中称页框，它们的大小必须相同。

“基本分页”：基于常规存储器，将程序的所有页导入内存。
“请求分页”：基于虚拟存储器，只将访问的页导入内存。

一个进程拥有一个虚拟地址空间和一个页表，主存唯一存在。

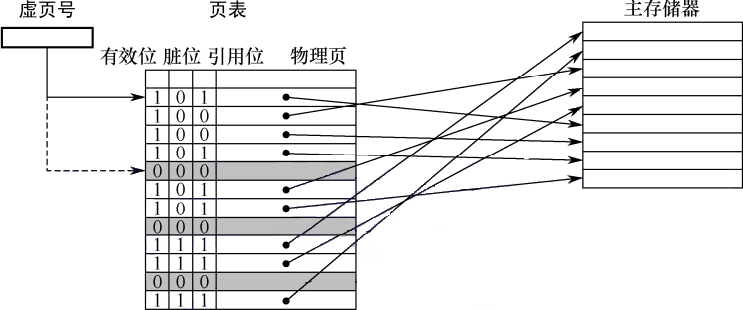

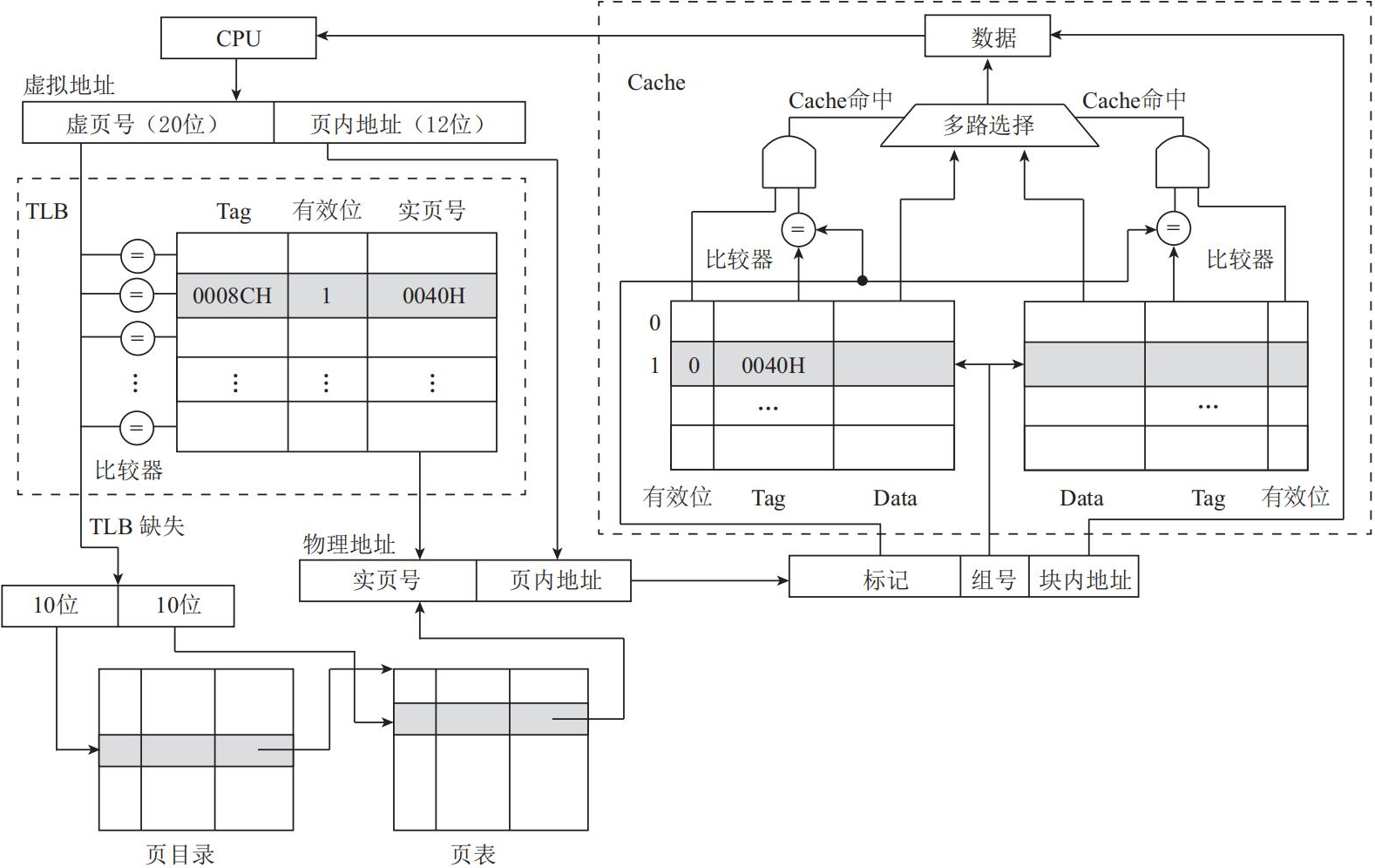

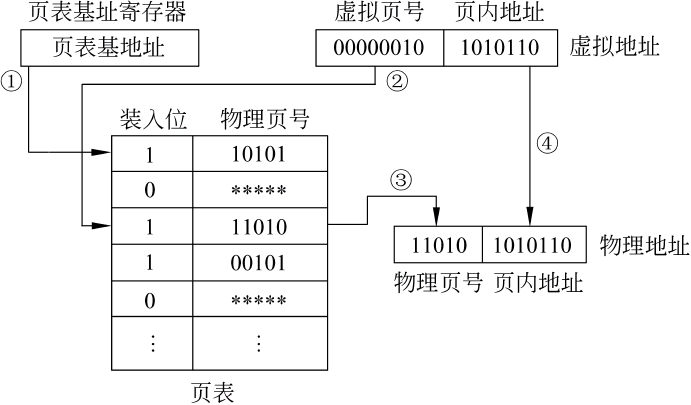

虚拟地址转换过程

页内地址不变，虚页号查页表转换成页框号。

页表的大小

数量	求法
页的大小	页内地址位数 (Byte)
页表的大小	页表项 = 页号 + 页框号，页表长度 = 页号位数

MMU和OS的任务

角色	任务
硬件 MMU	逻辑地址到物理地址的转换（先查TLB，未命中则查页表）
软件 OS	页表/段表的建立、更新、缺页中断处理、权限检查及异常处理

快表TLB

快表TLB使用高速缓冲存储器，速度和Cache一致，地址转换先查TLB可以保证速度。
快表TLB和Cache都是相联存储器，快表采用全相联映射。

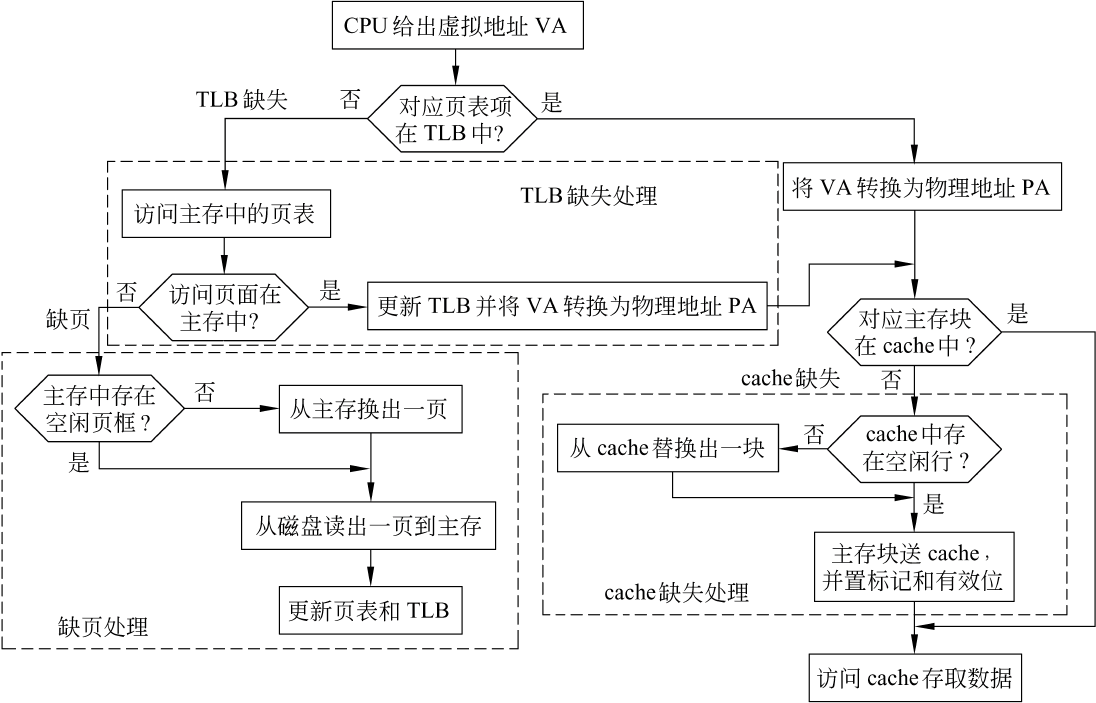

命中情况组合

情况	TLB	Page	Cache	访内存次数和工作	访外存次数和工作
1	命中	命中	命中	0
2	命中	命中	缺失	1 获取数据
3	缺失	命中	命中	1 获取地址
4	缺失	命中	缺失	2 地址和数据
5	缺失	缺失	缺失	2 地址和数据	1 调入内存

TLB命中，Page一定命中
Cache命中，Page一定命中

段页式虚拟存储器

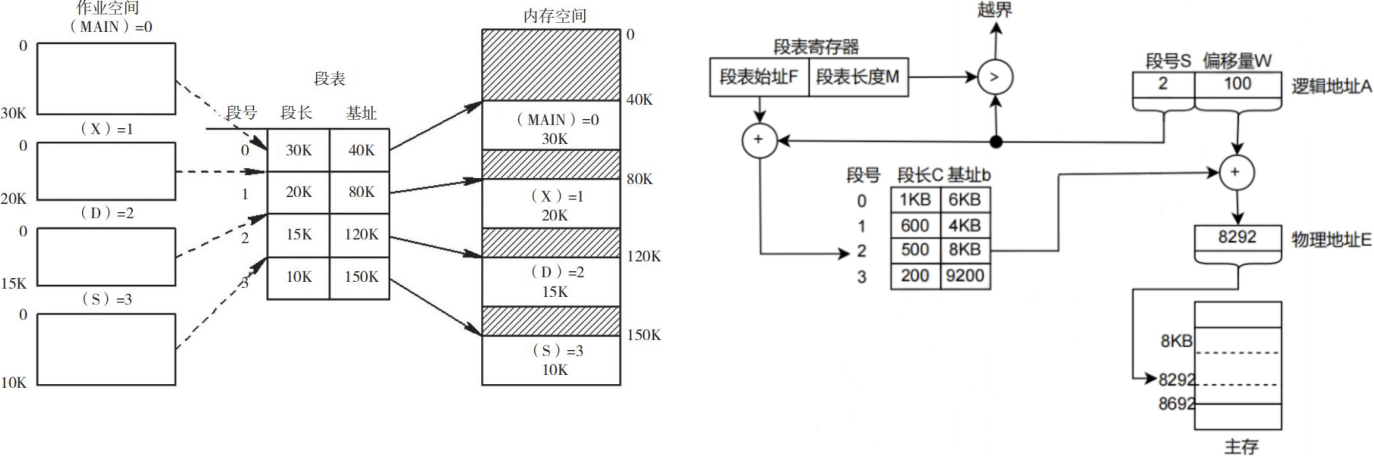

段式虚拟存储器

不按页分按段分，段长不固定。地址划分为段号和段内地址。段表项中存储段长和基址。

段号须小于段表长度、段内偏移量须小于段长。段内偏移量 + 基址 = 数据的地址。

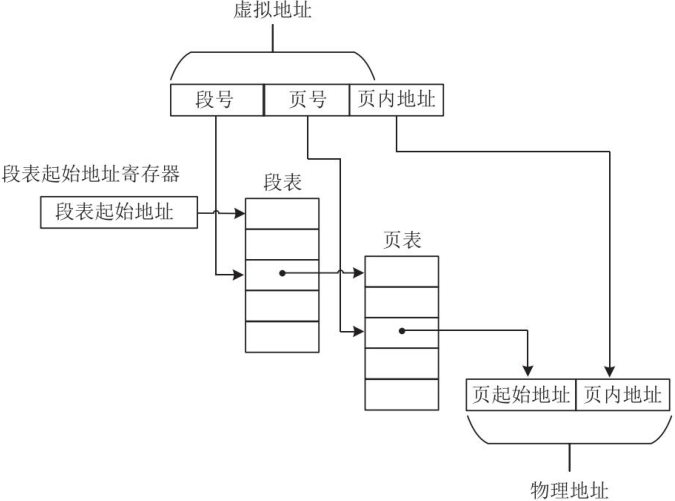

段页式虚拟存储器

先分成大小不等的段，段内再分成大小相等的页。进程拥有一张段表，每个段拥有一张页表。

地址划分为段号+页号+页内地址。

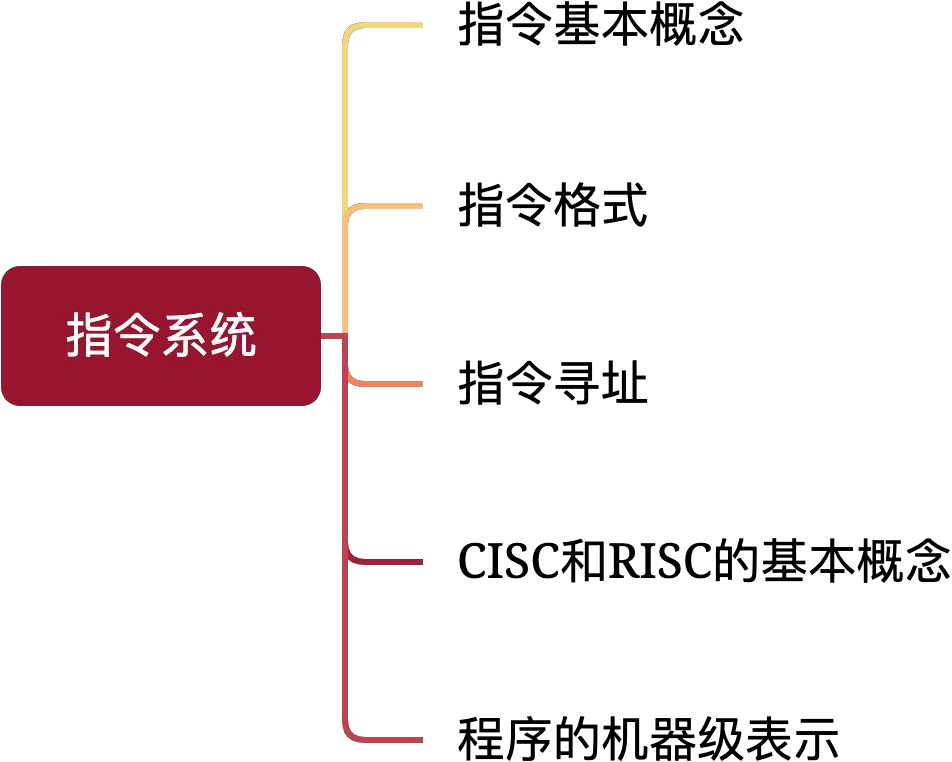

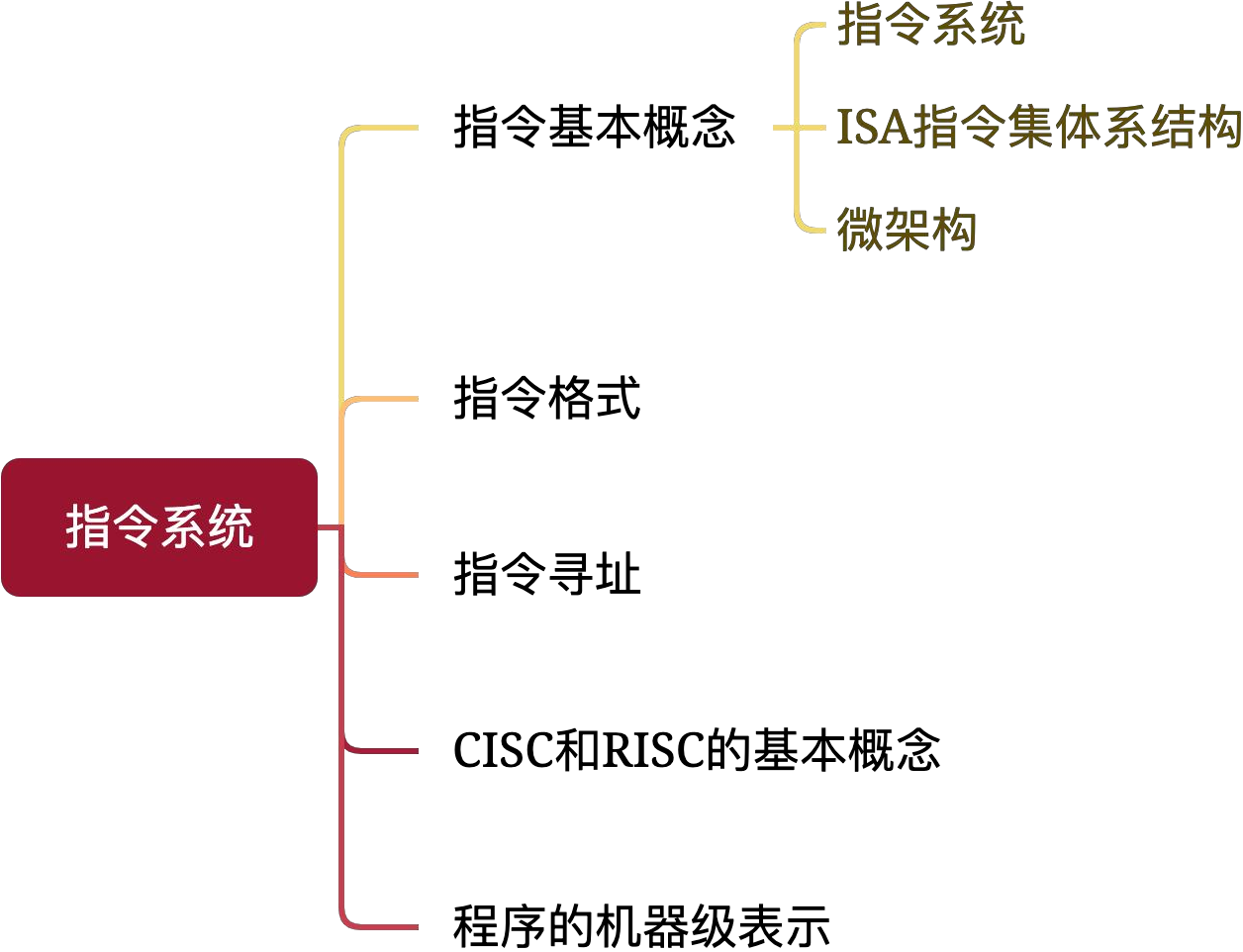

第四章指令系统

指令相关概念

指令系统：所有机器指令的集合。

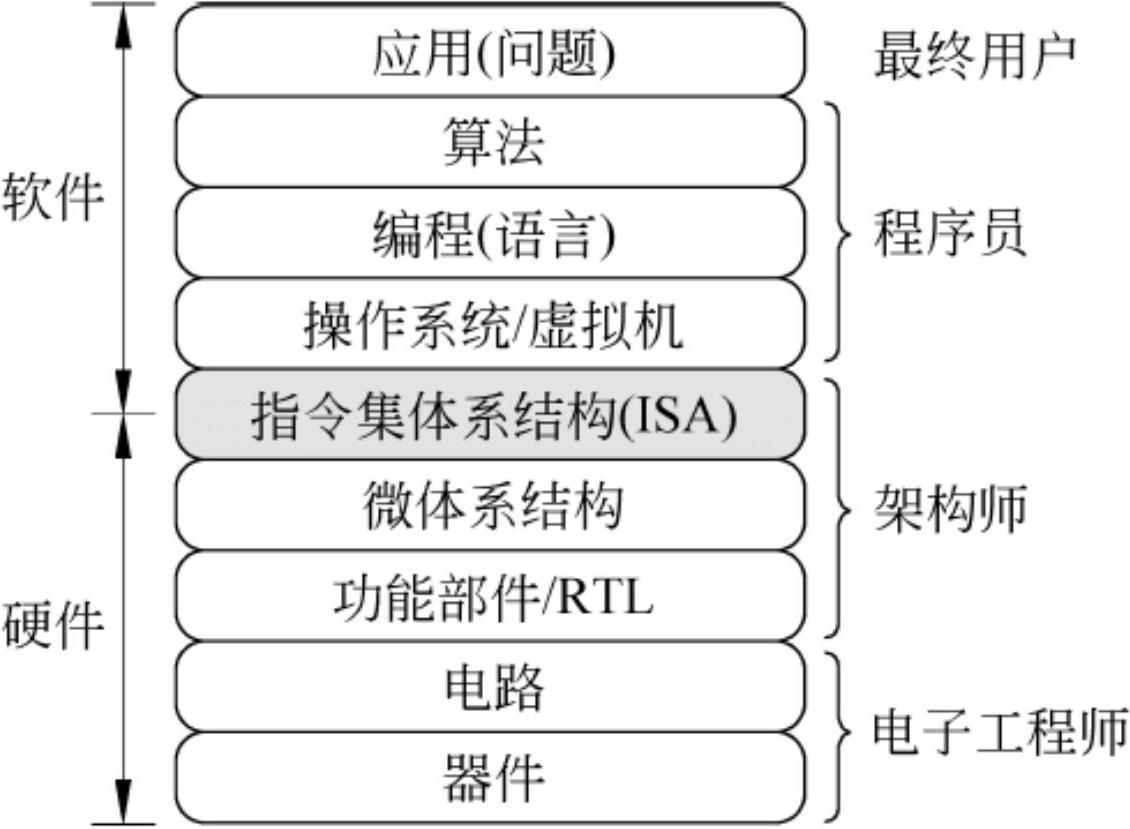

指令集体系结构 ISA：指令系统的设计规范。ISA 是软硬件之间的接口，对上是机器语言和汇编语言的基础，对下是硬件的使用者。
微体系结构 / 微架构：具体硬件的设计规范。软件感知不到。

ISA和微架构具体规定内容

指令集体系结构 ISA 规定内容有：

指令格式、指令寻址方式，操作数类型、寻址方式和地址空间大小，大小端存储
程序可见的寄存器编号、个数和位数，存储空间大小和编址方式
程序可见的控制状态，包括程序计数器、条件码定义等
IO空间的编址方式，中断结构，机器工作状态的定义和切换

微体系结构规定内容有：

硬件产生的控制信号
CPU时钟周期
几级流水线
是否支持超标量流水线
硬件数据通路类型
Cache的大小和层级
ALU数量，译码器设计
TLB具体实现

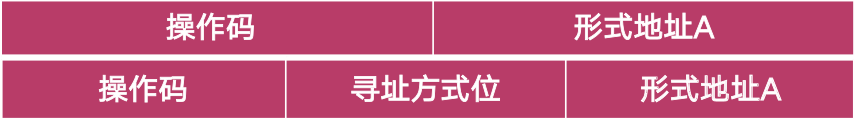

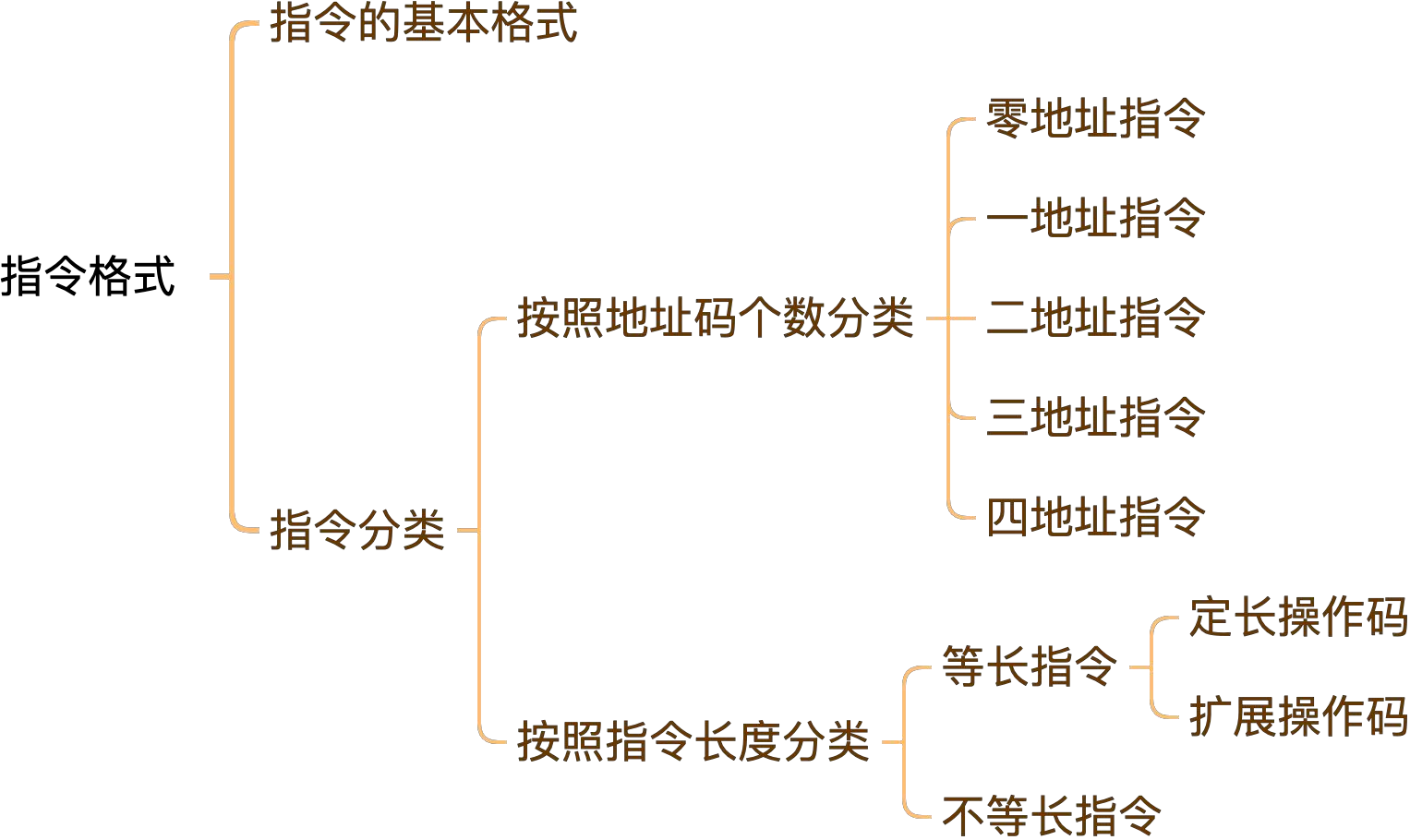

指令的格式

操作码：操作类型的编号。
形式地址A：可能直接就是操作数，也可能是所在寄存器编号或主存地址。数量可能有0到4个。
寻址方式位：寻址方式的编号。（寻址方式位可有可无，具体看题设）

零地址指令

零地址指令只有操作码。两种可能：

无需操作数的指令：空操作指令、停机指令、关中断指令。
隐含操作数的指令：参与运算的两个操作数被放在栈顶和次栈顶，因此指令中无需指明地址。

如果说零地址指令一定不需要操作数，是错误的。

一地址指令

一地址指令的操作数称为目的操作数。两种可能：

只有目的操作数的单操作数指令：OP(A1)→A1，如++、--、取反等。
隐含约定目的地址的双操作数指令：(ACC)OP(A1)→ACC，A1和ACC的运算结果写回ACC。

二地址指令

二地址指令的操作数分别为目的操作数和源操作数，指令含义：(A1)OP(A2)→A1。

一般算术/逻辑运算指令需使用两个操作数，给出目的操作数和源操作数的地址，目的操作数地址还用于写回结果。

二地址指令的访存次数为 4 次，取指令一次、取操作数两次、存结果一次。

三地址指令

三地址指令的操作数分别为源操作数1、源操作数2、目的操作数，指令含义：(A1)OP(A2)→A3。

三地址指令的访存次数为 4 次，取指令一次、取操作数两次、存结果一次。

四地址指令

四地址指令的操作数分别为源操作数1、源操作数2、目的操作数、下条指令地址。

指令含义：(A1)OP(A2)→A3。

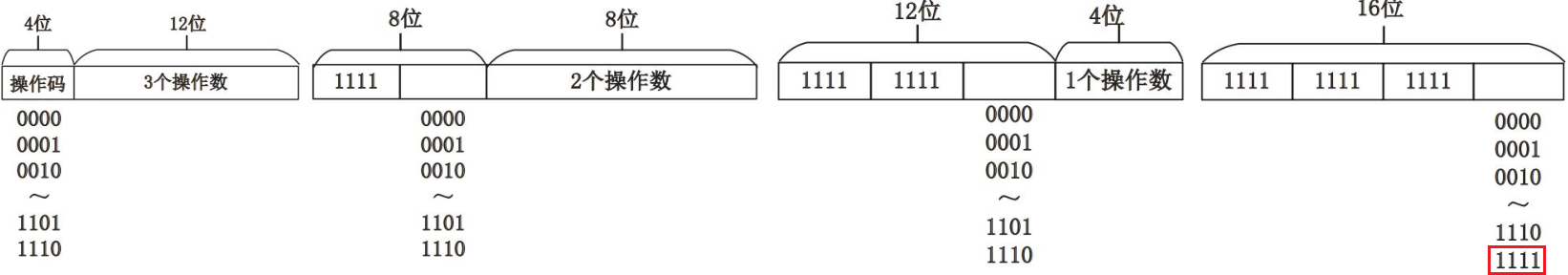

扩展操作码

以16位指令为例，操作码可以从4位扩展到8位、再到12位、再到16位。

4 位操作码：使用0000到1110共15种，1111保留作8位操作码的起始4位。
8 位操作码：使用1111 0000到1111 1110共15种，1111 1111保留。
12位操作码：使用1111 1111 0000到1111 1111 1110共15种，1111 1111 1111保留。
16位操作码：使用1111 1111 1111 0000到1111 1111 1111 1111共16种，此时无需保留。

上述例子是只保留一种情况，也可以保留两种。

指令的寻址方式

顺序寻址

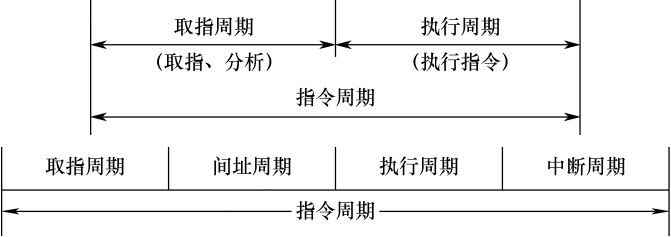

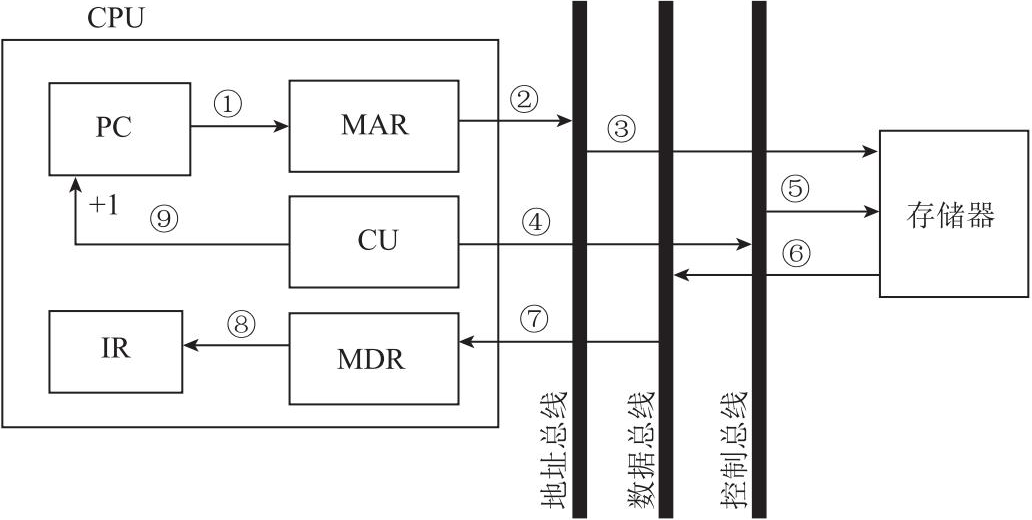

取指周期工作

将PC中下条指令地址放到MAR中，(PC)→MAR
根据MAR中的指令地址访存获得指令放到MDR中，M(MAR)→MDR
将MDR中的指令放到IR中，(MDR)→IR
PC指针自增形成下条指令地址，(PC)+1→PC

程序计数器PC + 指令所占存储单元数，自动形成下条指令的地址。

取指周期结束后，PC就已经指向了当前待执行指令的下条指令。相当于PC时刻保存当前所执行指令的下条指令地址。

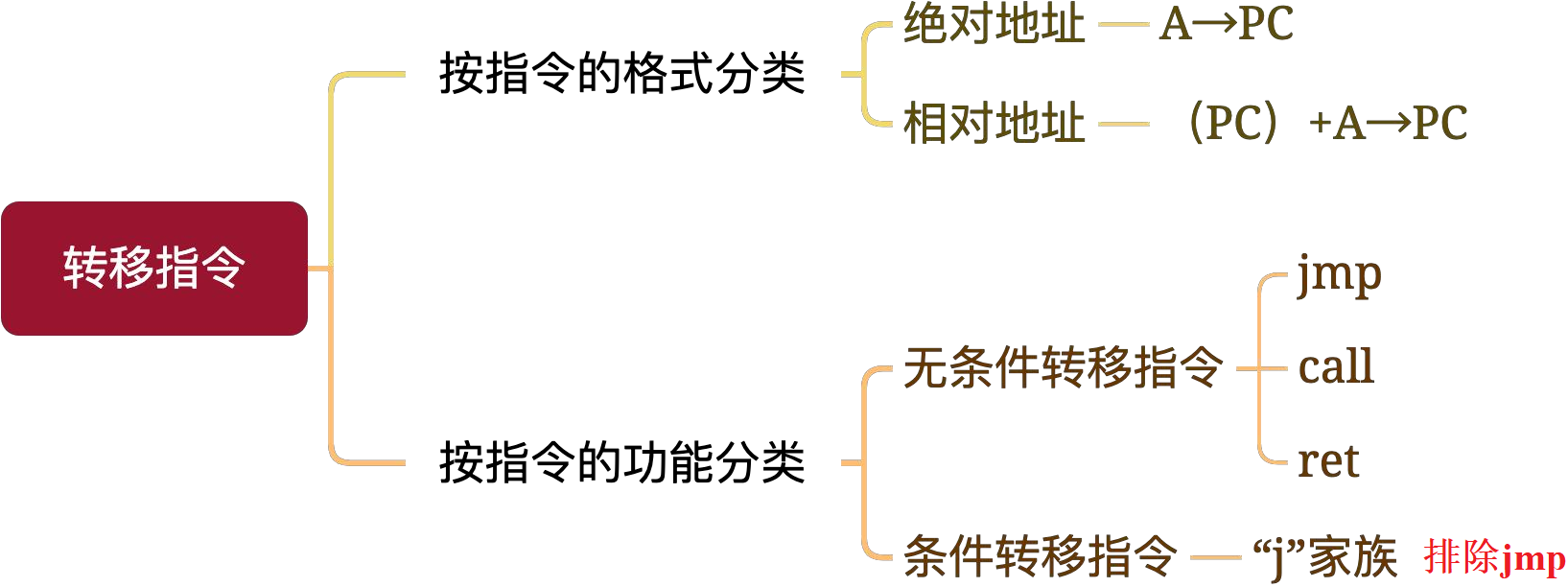

跳跃寻址（转移指令）

跳跃寻址的地址给出有两种方式：

绝对地址：直接就是转移目标地址（无符号数），A→PC
相对地址：指出当前PC值到转移目标地址的偏移量（A可正可负，补码表示），(PC)+A→PC

取指周期后PC已经+“1”到下一条指令地址，再到执行周期将PC+A。故相对寻址的目标地址计算方法为：(PC)+“1”+A→PC。

数据的寻址方式

寻址方式	具体内容
隐含寻址	操作数地址无需直接指出，隐含在ACC或栈帧中，具体据指令类型而定。
立即寻址	操作数即数据本身，无需访存时间最短，但立即数的范围被限制。
直接寻址	操作数即数据的有效地址EA，即访存一次。
间接寻址	操作数是数据的间接地址，需访存两次。n次间接寻址需访存n+1次。
寄存器寻址	操作数是数据的寄存器编号，无需访存地址码短指令短，缺点寄存器个数有限。
寄存器间接寻址	操作数是寄存器编号，寄存器中存储数据的有效地址。
相对(偏移)寻址	指令的跳跃寻址，归纳为一种数据寻址方式，EA=(PC)+A。适用于转移指令。

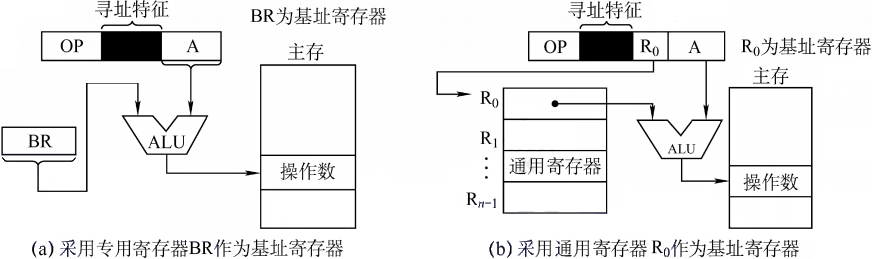

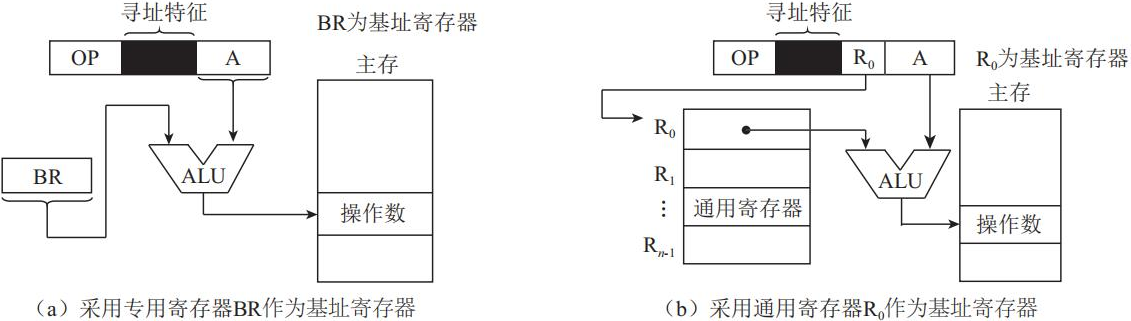

基址(偏移)寻址	基址寄存器BR或通用寄存器保存基址，基址固定、偏移量可变，EA=(BR)+A。适用于多道程序设计。
变址(偏移)寻址	变址寄存器IX或通用寄存器保存变址，变址可变、偏移量固定，EA=(IX)+A。用户可更改，适用于循环、数组遍历。

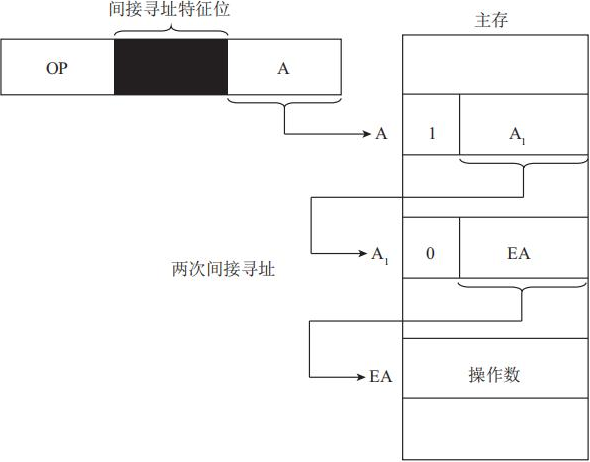

多次间接寻址的地址空间可用标志位标识，间接地址为1真实地址为0。

基址寻址变址寻址若采用通用寄存器须在指令中指明寄存器编号。

三种偏移寻址的偏移量A均可正可负、使用补码表示。

CISC和RISC

复杂指令系统计算机CISC主要特点

指令系统复杂，指令数目200条以上。
指令长度不固定，指令格式多，寻址方式多。可访存的指令不受限制。指令间使用频度差距大。
各种指令执行时间相差很大，大多数指令需多个时钟周期才能完成。
控制器采用微程序控制，难以通过优化编译生成高效的目标代码程序。

精简指令系统计算机RISC主要特点

指令数量相对少，寻址方式相对少。
指令格式相对少，指令为等长指令，适合流水线操作。
仅LOAD/STORE指令可访问存储器，读存储器使用LOAD指令，写存储器使用STORE指令。
寄存器相对多，用于暂存数据，大大减少访存操作。

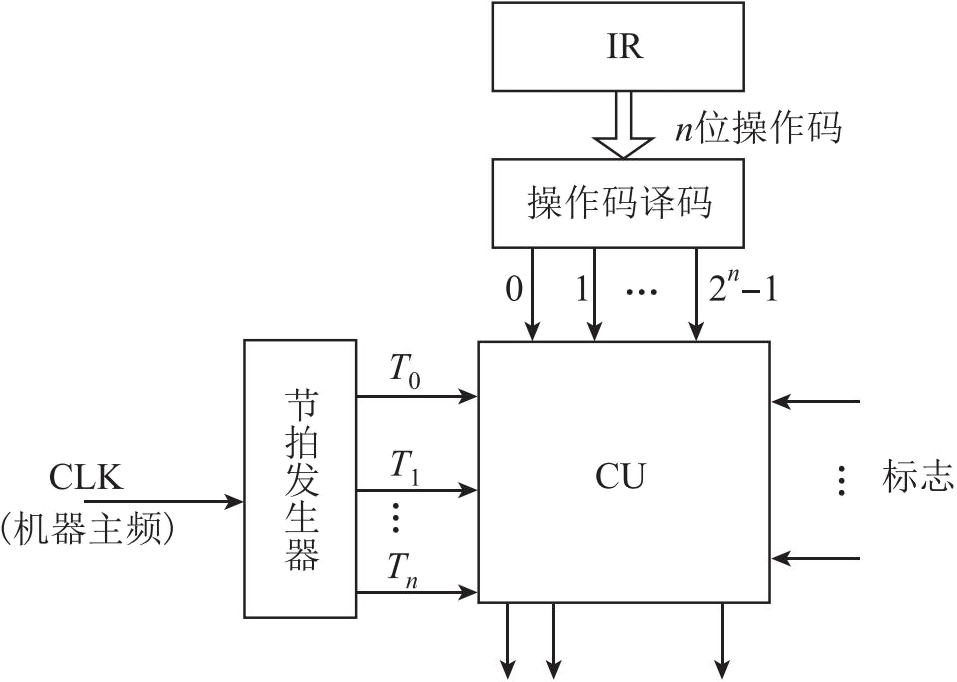

控制器采用硬布线控制。

CISC和RISC的对比

对比项目	CISC（复杂指令集）	RISC（精简指令集）
指令数目	一般大于200条	一般小于200条
指令字长	不固定	固定
指令功能	功能强好	功能简单
可访存指令	不加限制	只有LOAD/STORE指令
各种指令执行时间	相差较大	绝大多数能在一个周期内完成
各种指令使用频率	相差很大	比较均衡
通用寄存器数量	较少	较多
控制方式	绝大多数为微程序控制器	绝大多数为硬布线控制器
兼容性	好	差
编译优化	不利于编译优化	有利于编译优化
指令流水线	可以通过一定方式实现	必须实现

程序的机器级表示

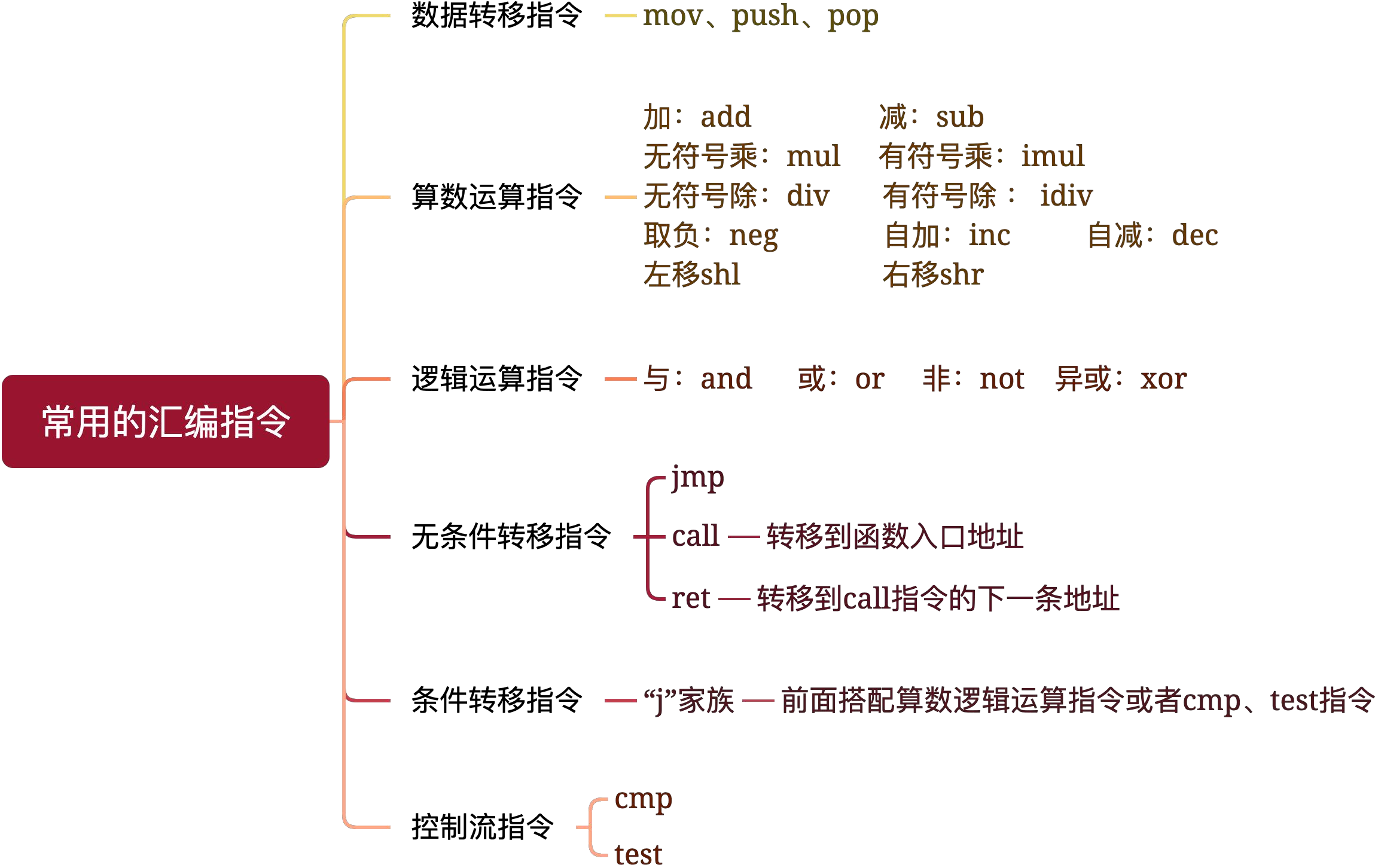

常用汇编指令

无条件转移指令	含义
jmp 128	跳转到128地址位置
jmp [128]	跳转到主存188地址中所保存的位置
jmp .L1	跳转到.L1标记位置
call / ret	跳转到函数入口，返回到call指令的下一条指令
条件转移指令	含义
je / jne	jump if equal / if not equal
jz / jne	jump if zero / if not zero
jg / jge	jump if greater / if greater or equal
jl / jle	jump if less / if less or equal

最重要的两种指令：无条件转移指令和条件转移指令。

选择结构的机器级表示

asm

int  f1(int n){
  1     00401000   55             push ebp
     ...       ...            ...
     if(n>1)
  11    00401018   83 7D 08 01    cmp dword ptr [ebp+8], 1
  12    0040101C   7E 17          jle f1+35h (00401035)
     return n*f1(n-1);
  13    0040101E   8B 45 08       mov eax, dword ptr [ebp+8]
  14    00401021   83 E8 01       sub eax, 1
  15    00401024   50             push eax
  16    00401025   E8 D6 FF FF FF call f1 (00401000)
     ...       ...            ...
  19    00401030   0F AF C1       imul eax, ecx
  20    00401033   EB 05          jmp f1+3Ah (0040103a)
     else return 1;
  21    00401035   B8 01 00 00 00 mov eax, 1
}
     ...       ...            ...
  26    00401040   3B EC          cmp ebp, esp
     ...       ...            ...
  30    0040104A   C3             ret

循环结构的机器级表示

asm

for(i=0; i<24; i++)
1   00401072  C7 45 F8 00 00 00 00              mov [ebp-8], 0
2   00401079  EB 09                             jmp 00401084h
3   0040107B  8B 55 F8                          mov eax, [ebp-8]
    ...       ...                               ...
7   00401088  7D 32                             jge 004010bch
    for(j=0; j<64; j++)
8   0040108A  C7 45 FC 00 00 00 00              mov [ebp-4], 0
    ...       ...                               ...
        a[i][j]=10;
    ...       ...                               ...
19  004010AE  C7 84 82 00 20 42 00 0A 00 00 00  mov [ecx+edx*4+00422000h], 0Ah
20  ...       ...                               ...

过程调用的机器级表示

asm

    int add(int x, int y){
        return x+y;
    }
    int caller(){
        int temp1=125;
        int temp2=80;
        int sum=add(templ,temp2);
        return sum;
    }
	caller:
        push ebp
        mov ebp, esp
        sub esp, 24
        mov [ebp-12], 125           # M[R[ebp]-12]←125，即temp1=125
        mov [ebp-8], 80             # M[R[ebp]-8]←80，即temp2=80
        mov eax, dword ptr [ebp-8]  # R[eax]←M[R[ebp]-8], 即R[eax]=temp2
        mov [esp+4],eax             # M[R[esp]+4]←R[eax]，即temp2入栈
        mov eax, dword ptr [ebp-12] # R[eax]←M[R[ebp]-12]，即R[eax]=temp1
        mov [esp], eax              # M[R[esp]]←R[eax]，即temp1入栈
        call add                    # 调用add，将返回值保存在eax中
        mov [ebp-4], eax            # M[R[ebp]-4]←R[eax]，即add返回值送sum
        mov eax, dword ptr [ebp-4]  # R[eax]←M[R[ebp]-4]，即sum作为返回值
        leave
        ret

计算机组成原理 ​

第一章 计算机系统概述 ​

冯诺依曼机的特点 ​

计算机的功能部件 ​

三种级别的语言 ​

三种翻译程序 ​

软硬件逻辑功能等价性 ​

三个常见字长 ​

计算机主要性能指标 ​

第二章 数据的表示和运算 ​

真值机器数转换 ​

数据表示范围 ​

加法器运算 ​

加法器溢出判断 ​

乘除法移位 ​

一般浮点数 ​

IEEE754浮点数 ​

浮点数加减运算 ​

乘除法总结 ​

数据存储 ​

边界对齐 ​

第三章 存储系统 ​

存储器分类 ​

存储层级间的透明问题 ​

按存储介质分类 ​

按存取方式分类 ​

存储器性能指标 ​

Cache平均访问时间/存取时间 ​

存取周期和存取时间 ​

主存带宽 ​

存储容量 ​

地址位数和存储单元个数 ​

静态随机存储器 SRAM ​

动态随机存储器 DRAM ​

SRAM和DRAM的对比 ​

SDRAM ​

存储芯片的扩展 ​

多模块存储器 ​

高位交叉编址 / 连续交叉编址 ​

低位交叉编址（轮流启动） ​

低位交叉编址（同时启动） ​

只读存储器 ROM ​

闪存 Flash ​

机械硬盘 HDD ​

结构 ​

数据 ​

磁盘地址结构 ​

性能指标 ​

独立磁盘冗余阵列 RAID ​

固态硬盘 SSD ​

内部结构 ​

磨损均衡技术 ​

Cache的基本原理 ​

Cache的映射方式 ​

直接映射 ​

全相联映射 ​

组相联映射 ​

Cache的比较器 ​

Cache块的替换算法 ​

Cache的写策略 ​

Cache的容量 ​

页式虚拟存储器 ​

基本概念 ​

虚拟地址转换过程 ​

页表的大小 ​

MMU和OS的任务 ​

快表TLB ​

命中情况组合 ​

段页式虚拟存储器 ​

段式虚拟存储器 ​

段页式虚拟存储器 ​

第四章 指令系统 ​

指令相关概念 ​

指令的格式 ​

零地址指令 ​

一地址指令 ​

二地址指令 ​

三地址指令 ​

四地址指令 ​

扩展操作码 ​

计算机组成原理

第一章计算机系统概述

冯诺依曼机的特点

计算机的功能部件

三种级别的语言

三种翻译程序

软硬件逻辑功能等价性

三个常见字长

计算机主要性能指标

第二章数据的表示和运算

真值机器数转换

数据表示范围

加法器运算

加法器溢出判断

乘除法移位

一般浮点数

IEEE754浮点数

浮点数加减运算

乘除法总结

数据存储

边界对齐

第三章存储系统

存储器分类

存储层级间的透明问题

按存储介质分类

按存取方式分类

存储器性能指标

Cache平均访问时间/存取时间

存取周期和存取时间

主存带宽

存储容量

地址位数和存储单元个数

静态随机存储器 SRAM

动态随机存储器 DRAM

SRAM和DRAM的对比

SDRAM

存储芯片的扩展

多模块存储器

高位交叉编址 / 连续交叉编址

低位交叉编址（轮流启动）

低位交叉编址（同时启动）

只读存储器 ROM

闪存 Flash

机械硬盘 HDD

结构

数据

磁盘地址结构

性能指标

独立磁盘冗余阵列 RAID

固态硬盘 SSD

内部结构

磨损均衡技术

Cache的基本原理

Cache的映射方式

直接映射

全相联映射

组相联映射

Cache的比较器

Cache块的替换算法

Cache的写策略

Cache的容量

页式虚拟存储器

基本概念

虚拟地址转换过程

页表的大小

MMU和OS的任务

快表TLB

命中情况组合

段页式虚拟存储器

段式虚拟存储器

段页式虚拟存储器

第四章指令系统

指令相关概念

指令的格式

零地址指令

一地址指令

二地址指令

三地址指令

四地址指令

扩展操作码
