进程理解

0. 计算机体系

0.1 冯诺依曼体系

一般主流的计算机，都遵循冯诺依曼体系。

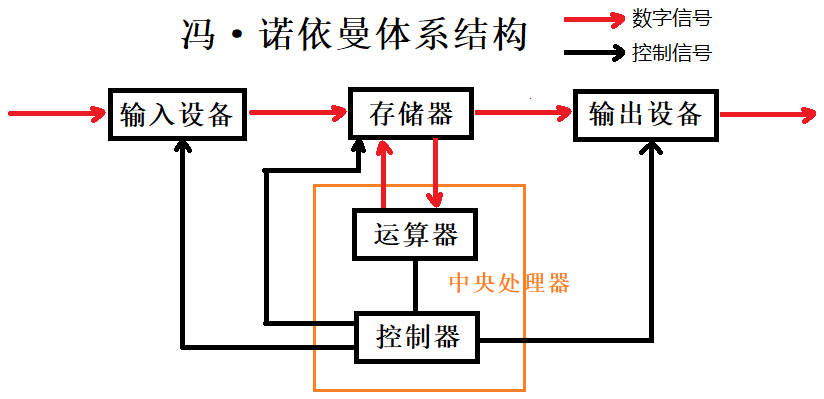

计算机硬件的体系结构如下：

设备归类	具体	解释
输入单元	键盘、鼠标、网卡等	以内存为视角，输入信号的被称为输入设备
输出单元	显示器，打印机、网卡等	以内存为视角，输出信号的被称为输出设备
存储器	内存	存储器指的是内存，并不是磁盘等外部设备
运算器和控制器	中央处理器（CPU）	运算器执行数学运算和逻辑运算，控制器执行指令控制逻辑

输入输出设备都被称为外设。输入设备和输出设备并不是非此即彼的，根据使用情况可归为不同的类。
内存是体系结构的核心。外设只能读写内存，同样CPU只能读写内存，CPU和外设之间不可直接交互。

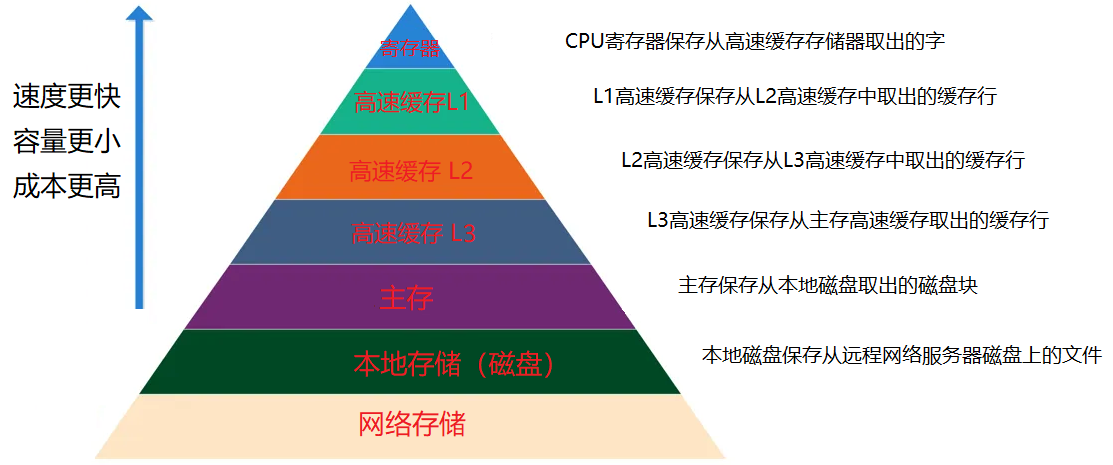

内存分为不同级别的存储单元，如下图所示：

0.2 操作系统的定义

系统启动之前是作为文件存储在磁盘中的。只有启动的操作系统才有意义。

操作系统的目的

对下：与硬件交互，管理所有的软硬件资源；
对上：为用户程序提供一个稳定、高效、安全的执行环境。

操作系统的定义：操作系统就是一款针对软硬件资源进行管理工作的软件。

操作系统的核心思想就是管理，是对各种资源进行决策和执行。决策需要各种硬软件资源的信息，执行就需要下属的硬软件执行对应的指令。

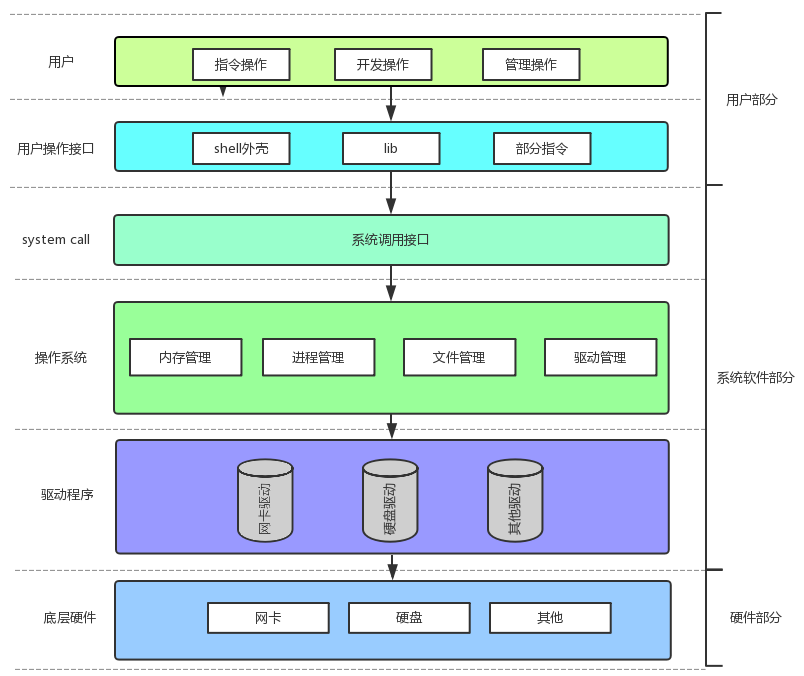

计算机整体结构

计算机体系结构在宏观上指的是冯诺依曼体系结构。还可以划分的更具体一些：

操作系统之下是一些硬件，如网卡、磁盘等，和硬件对应的驱动程序。
操作系统内置最基本的系统软件：进程管理、内存管理、文件系统、驱动管理。通过这些系统级软件，管理软硬件资源。
操作系统之上就是各种软件和用户级程序。

管理的本质

对于系统中繁多的硬软件资源，管理起来十分复杂。从操作系统的角度看，管理就是先描述、再组织。

步骤	解释
先描述	先描述管理对象，再用特定的数据结构将管理对象组织起来。
再组织	对个体资源的管理工作，就变成了某个数据结构的增删查改。所有资源都是以这样的管理方式管理起来的。

以进程管理为例，首先定义出一个描述进程的结构体，即进程控制块 PCB，再将该结构体对象组织起来。

0.3 系统调用和库函数

操作系统对下管理软硬件资源，对上提供良好的运行环境。操作系统提供各种系统级的接口给用户级软件，以实现基本功能。

系统调用

操作系统对外表现为一个整体，但是会提供一些接口，供上层开发使用。这部分由操作系统提供的接口，叫做系统调用。

语言库函数

系统调用使用较为复杂，功能较为基础，对用户的要求也比较高。

所以语言创造者对部分系统调用进行一定程度的封装，集成成了库。有了库函数，就更利于上层开发者进行二次开发。

二者的关系

语言库函数在系统调用之上，是上下层的关系。

当然，不是所有库函数都调用系统接口，一般只有和系统硬件交互的函数才会调用系统接口。

比如C语言库函数 printf，由C语言的开发人员封装了系统提供的硬件接口。

1. 进程的概念

1.1 进程的定义

肤浅的来说，加载到内存中的程序就叫做进程。但这并不完善。

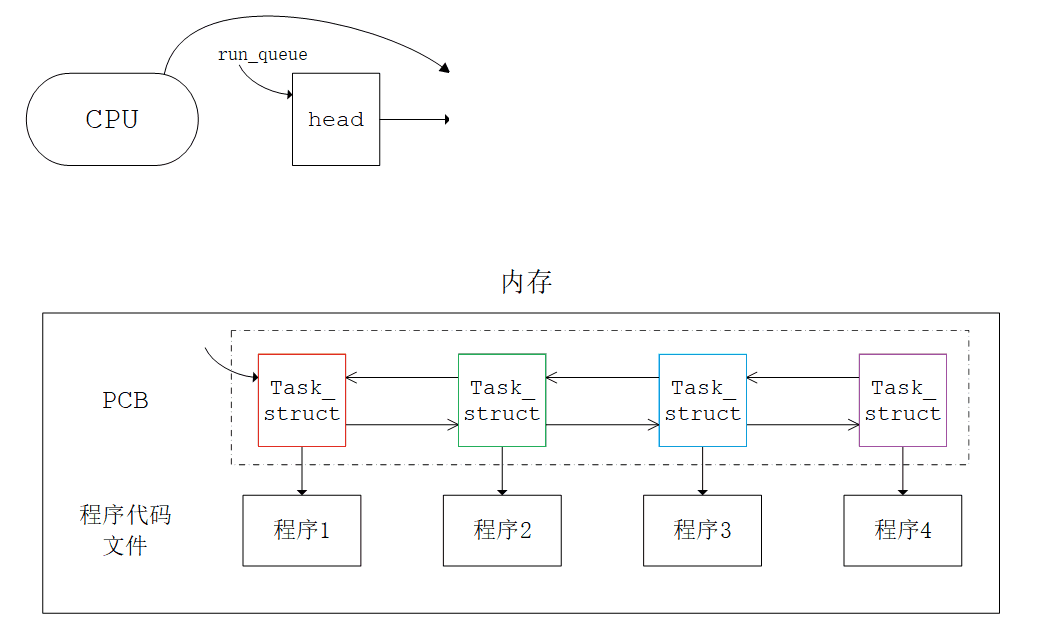

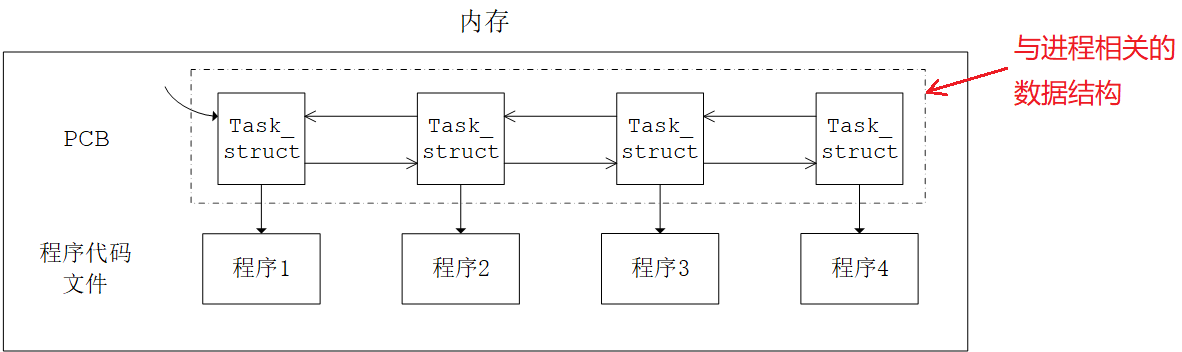

运行中的系统存在大量的进程，操作系统该如何管理这些进程呢？仍然是先描述再组织。

进程在形成之初，操作系统就会为其创建进程控制块 PCB。进程控制块PCB用于描述进程，其中存储着进程的所有属性。

Linux 系统中，PCB 就是一个名为task_struct的结构体。

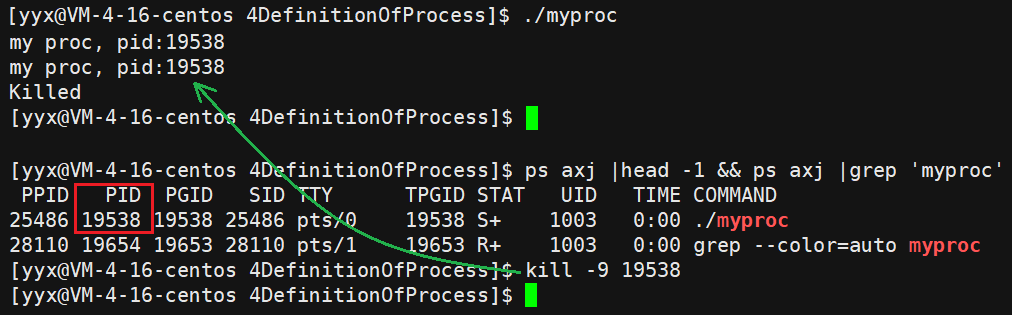

Linux 查看进程的命令：

shell

$ ps axj | head -1 && ps axj | grep 'myproc'
 PPID   PID  PGID   SID TTY      TPGID STAT   UID   TIME COMMAND
25486 29733 29733 25486 pts/0    29733 S+    1003   0:00 ./myproc # 正在运行的myproc进程

启动程序的本质，就是在内存上创建进程。

进程和程序的区别

程序本质就是文件，是编译生成的二进制可执行文件。
程序被加载到内存中，系统自动为其创建PCB，以管理该进程。故进程是程序的代码数据与进程相关内核数据结构的总和。

操作系统在处理进程时，不是直接操作程序而是读写PCB，因为PCB中含有程序的所有属性。也就是说，进程管理与进程对应的程序毫无关系，只与进程的PCB强相关。

PCB的内部构成

task_struct结构

进程编号 —— 每个进程都有编号或称标识符，也就是 PID，具有唯一性用来区别于其他进程。

cpp

#include <sys/types.h>
#include <unistd.h>
pid_t getpid(void);
pid_t getppid(void);

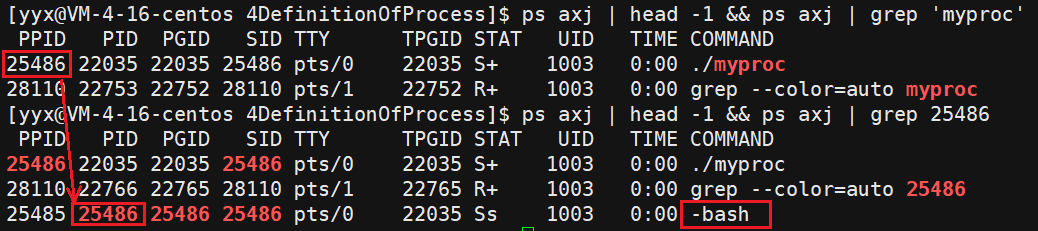

一般在命令行运行的进程，其父进程都是-bash。

进程状态 —— 包括进程退出时的退出码、退出信号、任务状态等。

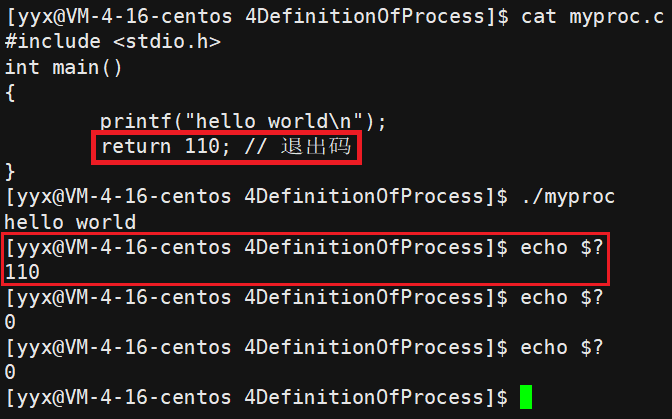

进程结束时的返回值就是返回给系统的退出码，最后被父进程获取。比如 main 函数结束时的return 0;。任务状态描述进程的运行状态，比如有等待状态，死亡状态，阻塞状态，挂起状态等。

shell

$ echo $? # 获取最近一次执行命令的退出码

优先级 —— 进程很多而 CPU 只有几个，不可能同时运行多个进程，优先级决定了进程的运行先后顺序。
程序计数器 —— 或称 pc 指针，保存程序中即将被执行的指令的地址。
内存指针 —— 指向程序代码和进程相关数据的指针，还有和其他进程共享内存块的指针。
I/O状态 —— 包含显式的IO请求，分配给进程的IO设备，被进程使用的文件列表。
审计信息 —— CPU 中有调度模块，负责均衡地调度在运行的进程，使之能较为公平的获得CPU资源得以被执行。而调度模块需要的参考信息就是存在 PCB 中的审计信息。
上下文数据 —— 包含进程对应程序的执行状况等信息的数据。

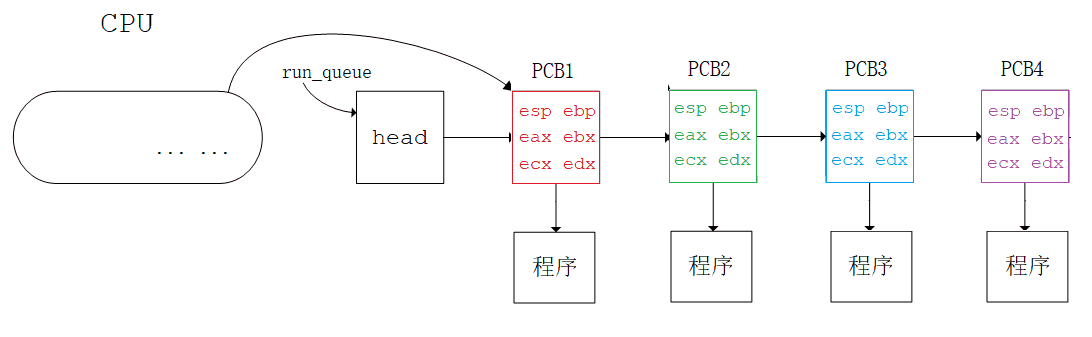

上下文数据

如图所示，CPU需要在不同的进程之间来回调度，以保证每个进程相对公平地获取资源。

保存上下文：进程之间的来回切换，必须确保在进程被切换后，其的临时数据被更新并存储在它对应的 PCB 中，以便之后再接着上次继续执行。

恢复上下文：这些临时数据就叫做上下文数据，都被存储在寄存器中，当进程被执行时，其 PCB 中的上下文数据就交给了 CPU，以便 CPU 接着上次的地方继续执行。

1.2 进程的查看

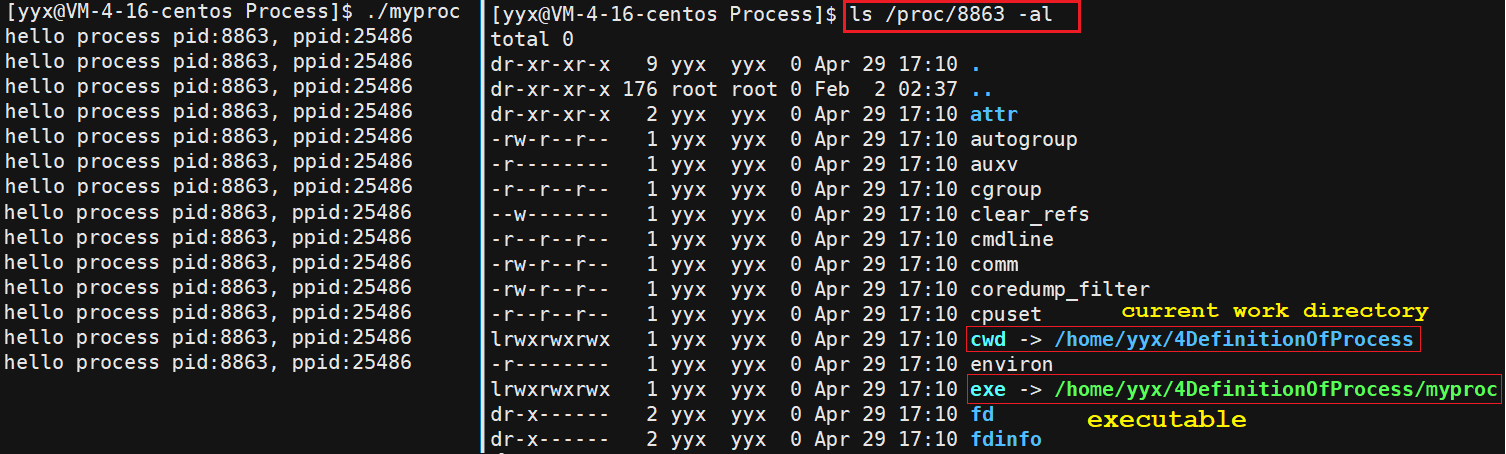

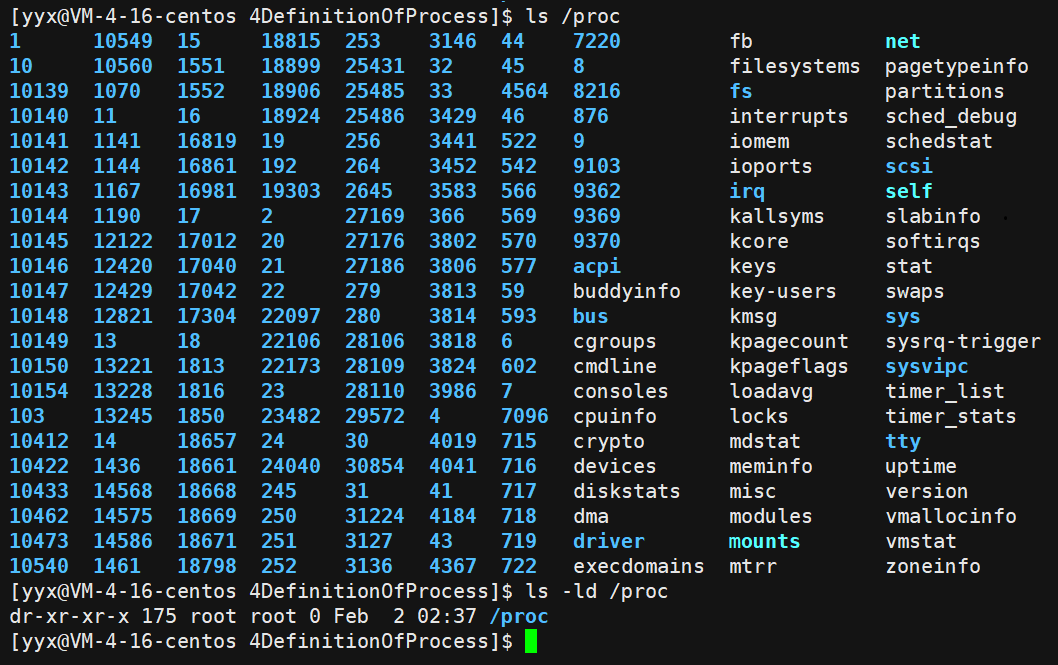

查看进程信息可查看系统目录/proc：

Linux 系统提供以查看文件的方式查看进程。每个进程创建之初都会在/proc目录下创建一个目录，并以进程编号命名。进程结束时自动消失。

该目录是虚拟目录，并不是真实存储在磁盘上的。

1.3 进程的创建

当我们在系统上运行程序时，也就是创建了一个进程。系统调用 fork 就是在程序中创建子进程。

cpp

#include <sys/types.h>
#include <unistd.h>
pid_t fork(void);

fork 之后会出现两个执行流，一个是原有进程的，一个是 fork 创建出来的进程。

fork的返回值

fork 的返回值分两种情况：

进程创建失败时：给父进程都返回负值，不存在子进程；
进程创建成功时：给父进程返回子进程的pid，给子进程返回0。

如何理解两个返回值？

fork函数返回之际，创建进程的核心任务已经完成，此时子进程已被创建完成，开始被 CPU 调度。

所以 return 语句理应被父子进程都执行一遍。因此父子进程都会得到一个返回值。返回值不同，也是发生了写时拷贝。

为什么要有两个返回值？

父进程只有一个，而子进程有多个。

父进程只能通过返回值的形式获取子进程的 pid 去管理子进程，而子进程可通过 getppid 函数可获得父进程的id。

cpp

pid_t id = fork();
if (id == 0)     // child
{}
else if (id > 0) // parent
{}
else             // fail
{}

fork之后，父子运行的先后问题不受用户控制，和CPU调度状态有关。

fork的原理

fork 成功后，系统中多出一个进程。父子进程共用一份程序的代码数据，创建出来的是子进程的内核数据结构。

子进程的内核数据结构 PCB 也会以父进程的为模板，来初始化自己的内核数据结构；
子进程和父进程访问同一份代码和数据，也就是执行和访问父进程fork之后的代码和数据。

代码和数据在运行过程中被修改怎么办？

由于程序代码在运行时是不可被修改的，父子进程共享一份代码即可。

一般情况下，数据也是共享的，但如果某个执行流修改数据，此时该数据就会发生“写时拷贝”。

操作系统将该数据在内存中拷贝一份，修改方访问新数据，原数据留给其他执行流访问，以保证数据的独立性。

2. 进程的状态

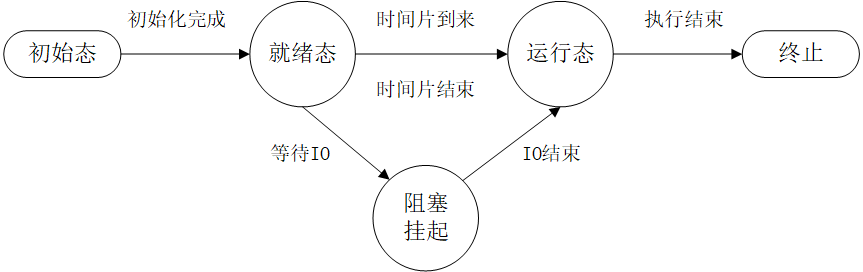

抽象状态	解释
运行态	进程获得处理器
就绪态	进程被剥夺处理器，时间片结束
阻塞态	进程因等待某种资源就绪，导致进程无法推进
挂起态	进程的代码和数据被交换到磁盘中

以上是描述进程的抽象状态模型。以下是Linux系统中进程状态的具体设计。

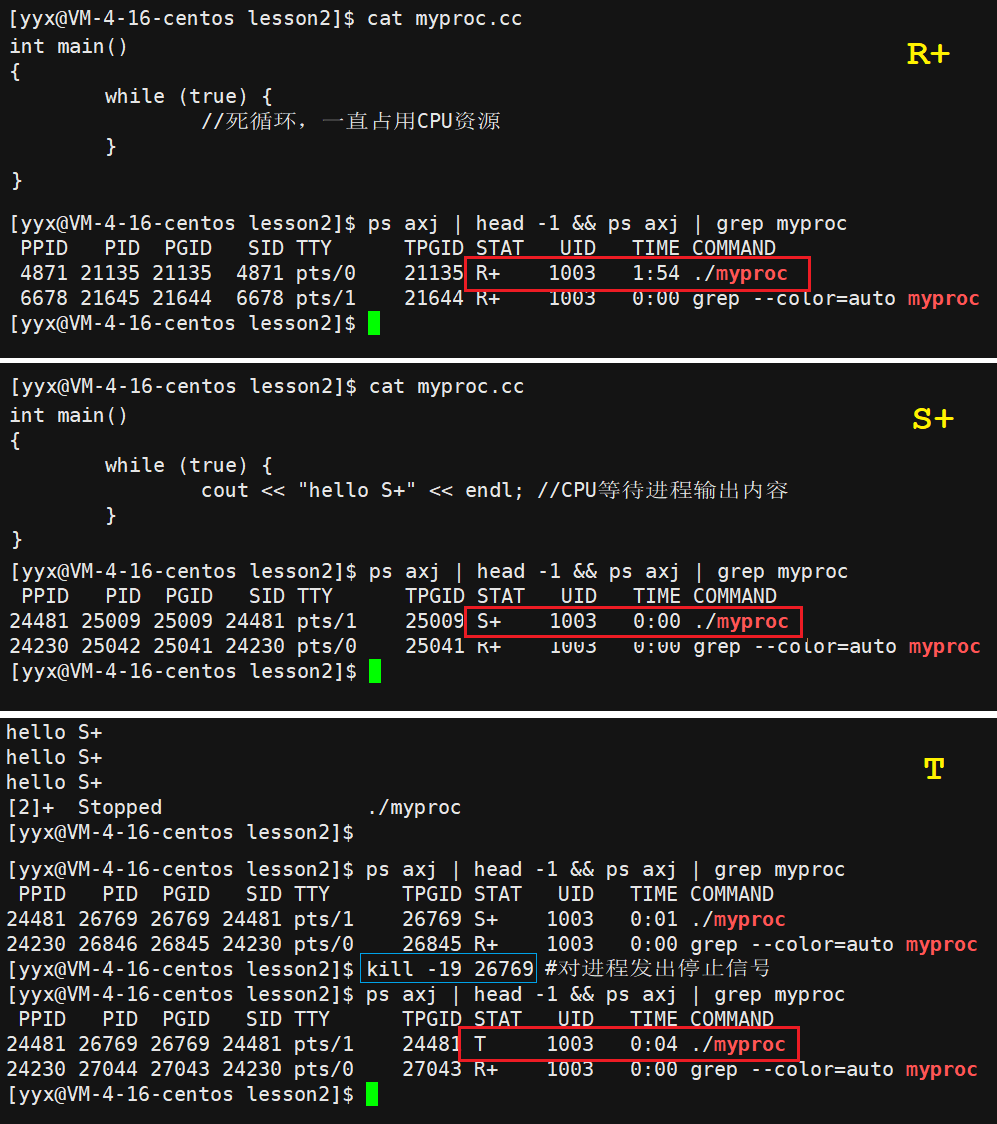

2.1 查看进程状态

进程状态信息保存在进程 task_struct 中。进程状态用于描述该进程所处的状态，意义是便于操作系统快速判断进程的状态，进而更高效地管理进程。

进程状态	状态	解释
R	running	可能是就绪态或运行态。可能正在被CPU调用，可能在运行队列中等待时间片。
S	sleeping	可中断休眠，进程等待资源就绪，进程被放入资源就绪等待队列中。
D	disk sleep	不可中断休眠，进程等待磁盘IO时间过长，操作系统将其状态设为D，防止误杀。
T	stopped	暂停状态，恢复后成后台进程。`19`号信号可暂停进程，`18`号信号可继续进程。
t	tracked	追踪暂停状态，进程被追踪，遇到断点而暂停。
X	dead	终止死亡状态，内核数据结构和代码数据都被释放。
Z	zombie	僵尸状态，进程结束不会立即退出，维持在僵尸状态等待系统检测回收。

进程不仅可以等待CPU调度，也可以等待资源就绪。

等待CPU调度的进程和正在被CPU调度的进程都处于R状态，在运行队列中随时被调用。
等待资源就绪的进程处于S/D状态，被放入所等待资源的等待队列中，以待条件就绪并完成任务。

2.2 两种特殊状态

shell

# 命令行监控进程状态脚本
while :;
	do ps axj | head -1 && ps axj | grep myproc | grep -v grep;
	sleep 1;
	echo "/################################################################/";
done

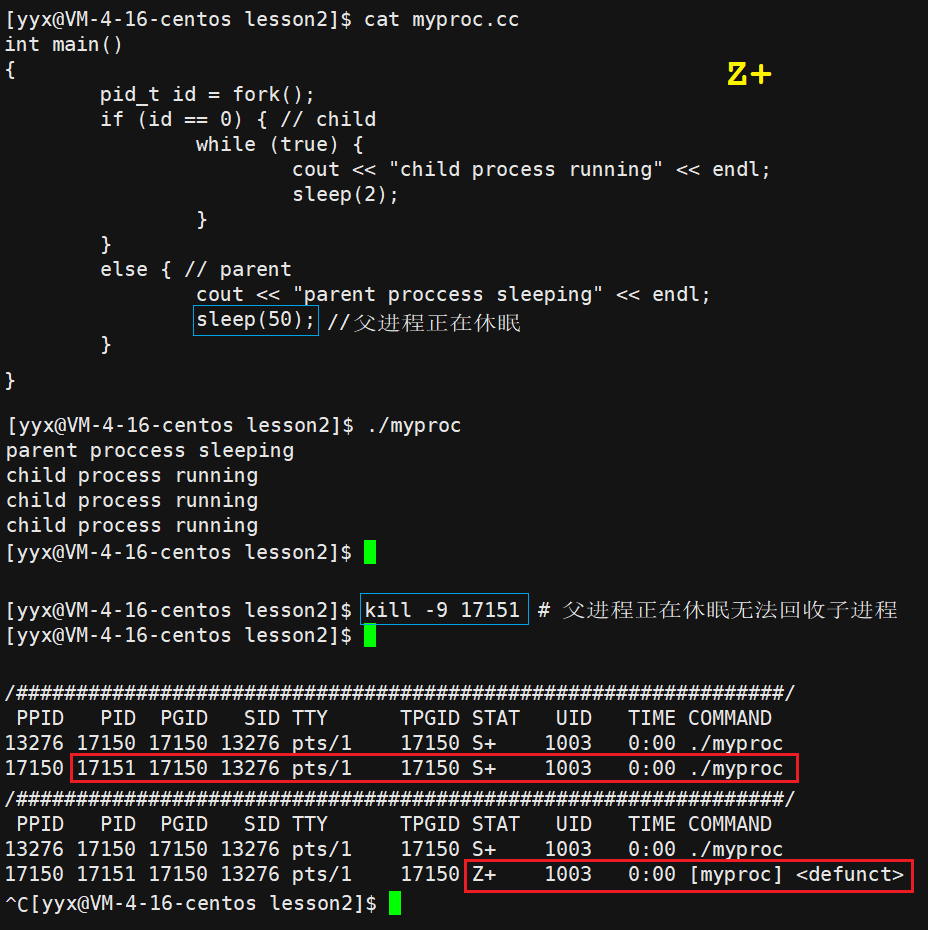

僵尸进程

一般进程结束时需要回收资源，进程检测和回收的工作由该进程的父进程承担。如果进程没有被回收，就会一直处于Z状态。

父进程休眠中，将子进程杀死，父进程就无法回收子进程，因此可以看到子进程的僵尸状态。

只要父进程没有调用wait或waitpid，子进程就一直没被回收，一直保持僵尸状态。

倘若进程一直不被回收，就造成了内存泄漏，所以要避免僵尸进程。

如何避免的问题放到进程控制中在详谈。

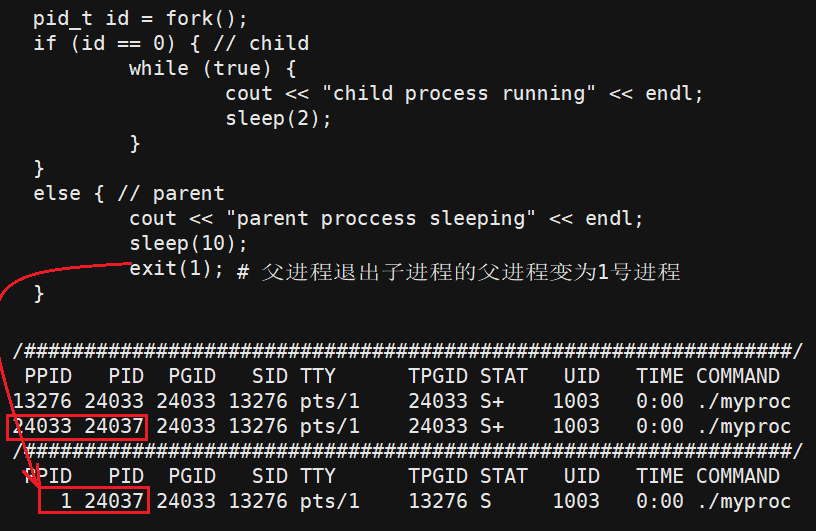

孤儿进程

父进程在子进程结束之前退出，子进程的父进程就变为1号进程。称子进程被操作系统“领养”，该子进程就被叫做“孤儿进程”。

进程必须有个父进程，否则最终会变成僵尸进程，造成内存泄漏。

区别

僵尸进程是父进程休眠中子进程终止，子进程无法被收尸。
孤儿进程是子进程运行中父进程终止，子进程被系统领养。

3. 进程优先级

3.1 优先级的概念

一般计算机中 CPU 只有一两个而进程可能有小一千个。资源太少而进程太多，进程必须要排队等待调度。

故赋予进程“优先级”（priority）的属性，提高或降低进程原本的优先权，促使其优先或延迟被 CPU 处理，可以提升系统运行的效率。

进程的性质

竞争性：系统进程数目众多，而只有少量资源，所以进程之间是具有竞争属性的。
独立性：多进程运行，需要独享各种资源，多进程运行期间互不干扰。
并行：多个进程在多个 CPU 下分别同时进行运行，这称之为并行，真正意义上的多进程同时运行。
并发：多个进程在一个 CPU 下采用进程切换的方式，一段时间内，让多个进程都得以推进，称之为并发。

3.2 查看进程优先级

shell

$ ps -l -a # 查看进程相关信息
F S   UID   PID  PPID  C PRI  NI ADDR SZ WCHAN  TTY          TIME CMD
0 S  1003 24805 24154  0  80   0 -  1833 hrtime pts/1    00:00:00 myproc
0 R  1003 24970 24704  0  80   0 - 38595 -      pts/2    00:00:00 ps

标识符	解释	含义
UID	UserID	创建进程的用户的编号
PRI	priority	表示进程的基础优先级，值越低优先级越高
NI	nice	优先级的修正值，取值范围$[-20,19]$共40个级别，调整 NI 值就是调整优先级。 $80+NI=PIR_{new}$，初始值加修正值才是进程的真正优先级。

一般进程的 PRI 都是80，PRI 不同说明进程大类不同。在此基础上使用修正值动态调整，二者区分开，便于查看调整幅度。

3.3 调整进程优先级

进程优先级由系统管理，人为修改可能导致效率降低。

shell

$ man sched_get_priority_max
$ nice
$ renice

更推荐使用简单的top指令，输入r，输入对应进程编号，以及 NI 值。

$PIR$ 显示的都是调整之后的新优先级值。是 $80+NI$，这个$NI$是本次输入的修正值。

不管之前进程的优先级是多少，每次修改都是从初始值80起算。修改之后的 PIR 显示的都是初始值 80 加上输入的修正值 NI。

不管输入的 $NI$ 值是多少，修正的范围只有$[-20,19]$。换言之，输入的值超出这个范围就使用最值。

优先级不是绝对的、是一种相对的概念，如果调整的跨度很大，很可能导致其他进程被搁置，产生“饥饿问题”。

调度器就是要让所有进程都较为均衡地享受到 CPU 资源。

4. 环境变量

4.1 环境变量的概念

环境变量指操作系统中用来指定系统运行环境的一些参数，环境变量是系统级的变量，属于全局变量。

操作系统执行程序首先需要确定程序的位置。系统指令不需要指明路径，是因为指令的所在目录都被放入环境变量PATH中，每个目录以:分隔。

shell

$ echo $PATH
/usr/local/bin:/usr/bin:/usr/local/sbin:/usr/sbin:/home/yyx/.local/bin:/home/yyx/bin

查找指令就是按顺序查找PATH中的路径，找不到则报错。

shell

$ export PATH=$PATH:/home/yyx/test # 添加PATH
$ echo $PATH
/usr/local/bin:/usr/bin:/usr/local/sbin:/usr/sbin:/home/yyx/.local/bin:/home/yyx/test

export是内存级的修改，仅本次登录有效。永久保存需要将export语句放入.bash_profile文件内。

4.2 环境变量的查看

PATH：系统级指令的搜索路径；
HOME：当前用户的工作目录（家目录）；
SHELL：系统命令行解释器的具体名称，通常是 bin/bash 等；

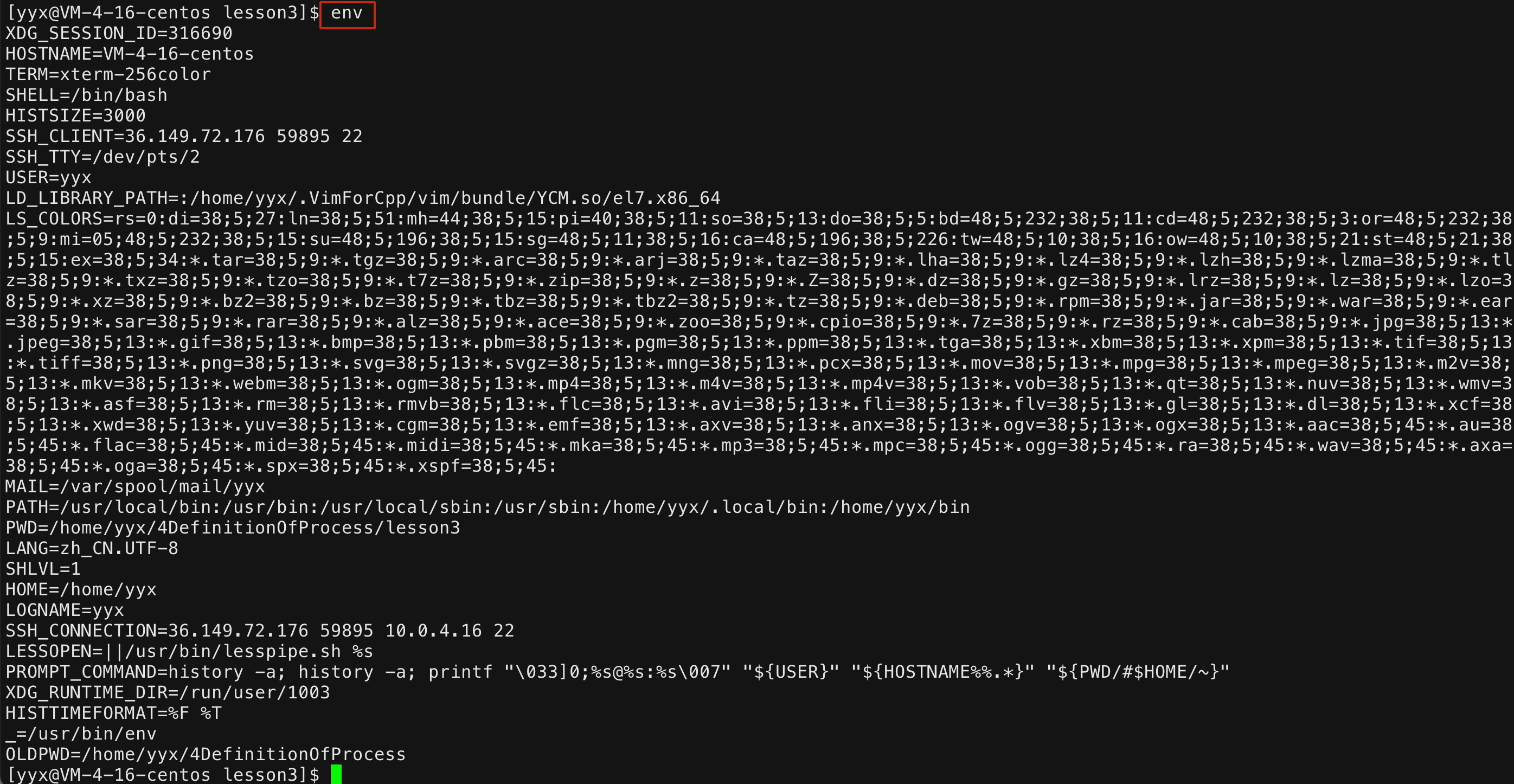

使用 env 命令可直接查看所有环境变量。

4.3 环境变量的设置获取

指针数组envp

cpp

int main(int argc, char* argv[], char* envp[]);

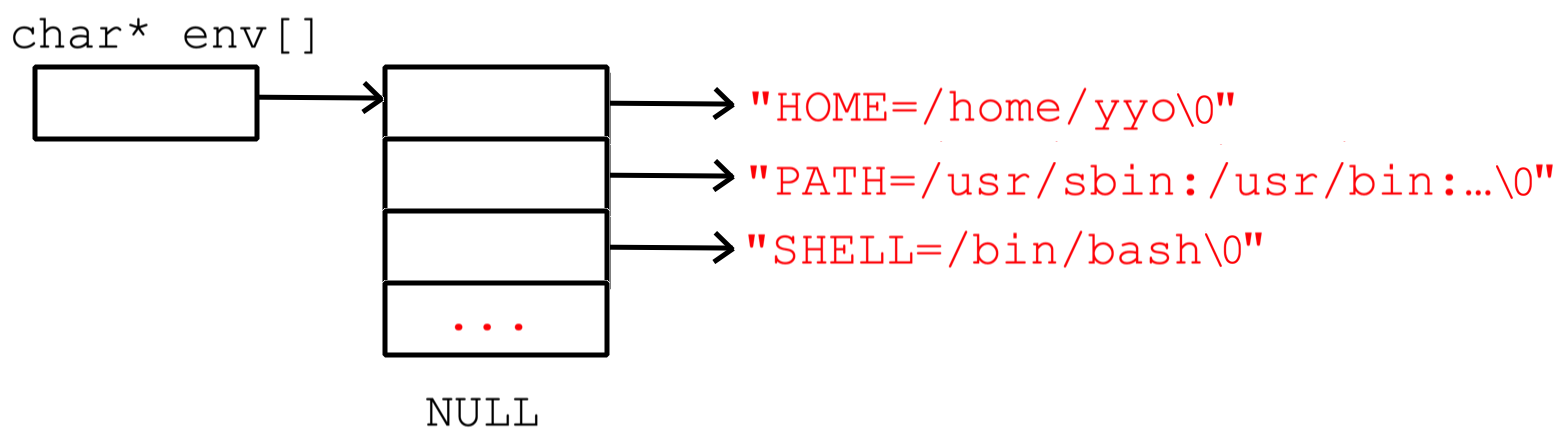

main函数的第三个参数envp，传入的是系统环境变量表。最后放入NULL标识结束位置。

cpp

int main(int argc, char* argv[], char* envp[])
{
    for (int i = 0; envp[i]; i++)
        printf("env[%d]->%s\n", i, env[i]);
}

环境变量指针environ

cpp

int main()
{
    extern char** environ; // 声明环境变量指针

    for (int i = 0; environ[i]; i++)
        printf("environ[%d]->%s\n", i, environ[i]);
}

环境变量指针environ是系统的一个全局变量。和主函数的参数envp[]一样用法。

put/get/setenv

一般都是用系统调用 put/setenv 和 getenv，来使用环境变量。

cpp

#include <stdlib.h>
// putenv
int putenv(char *string);
// setenv
int setenv  (const char *name, const char *value, int overwrite);
int unsetenv(const char *name);
// getenv
char *getenv(const char *name);

环境变量主要是用来给父子进程传递数据。

导入环境变量的是putenv和setenv，获取环境变量的是getenv。

putenv 是直接字符串地址放到环境变量表中。如果字符串数组出了作用域，环境变量就没了。
setenv 会将环境变量字符串拷贝一份放到环境变量表中。相比之下更保险。

4.4 环境变量的全局属性

每一个主动创建的进程都是由 bash 启动的，他们都是 bash 的子进程。新起 bash 时会从文件导入环境变量，手动启动的进程的环境变量都是由 bash 导入的。

也就是说，环境变量是可以被继承的。命令行运行的进程从命令行解释器处继承环境变量，而子进程也会从父进程处继承环境变量。

这样，环境变量就影响了整个用户系统。

4.5 命令行参数

cpp

int main (int argc, char* argv[]);

argc,argv分别指 参数个数 argument counter 和参数值 argument value。

shell

$ ls -a -b -c -d  # argc = 6, argv = {"ls", "-a", "-b", "-c", "-d"}

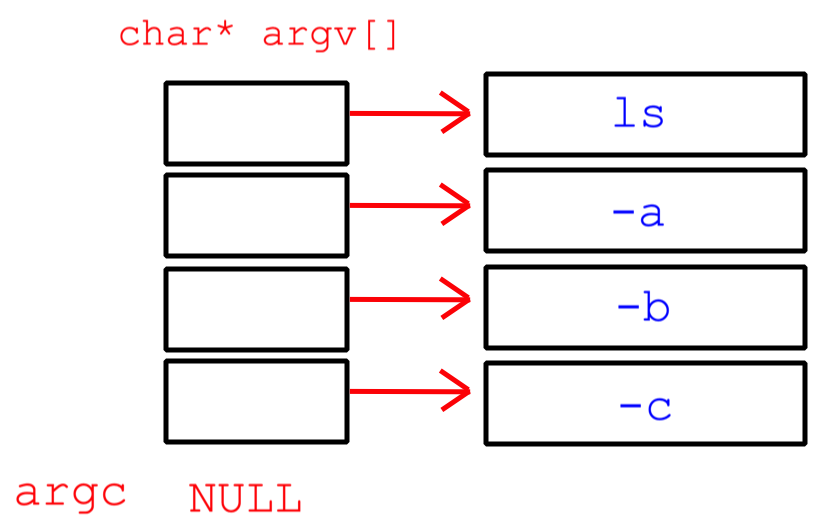

argc是命令行参数的个数。
argv是各个参数字符串组成的字符串数组。最后放入NULL标识结束位置。

cpp

// for (int i = 0; argv[i]; i++)
   for (int i = 0; i < argc; i++)
	   printf("argv[%d]->%s\n", i, argv[i]);

shell

$ ./myproc -a -b -c
argv[0]->./myproc
argv[1]->-a
argv[2]->-b
argv[3]->-c

5. 进程地址空间

5.1 虚拟地址空间的定义

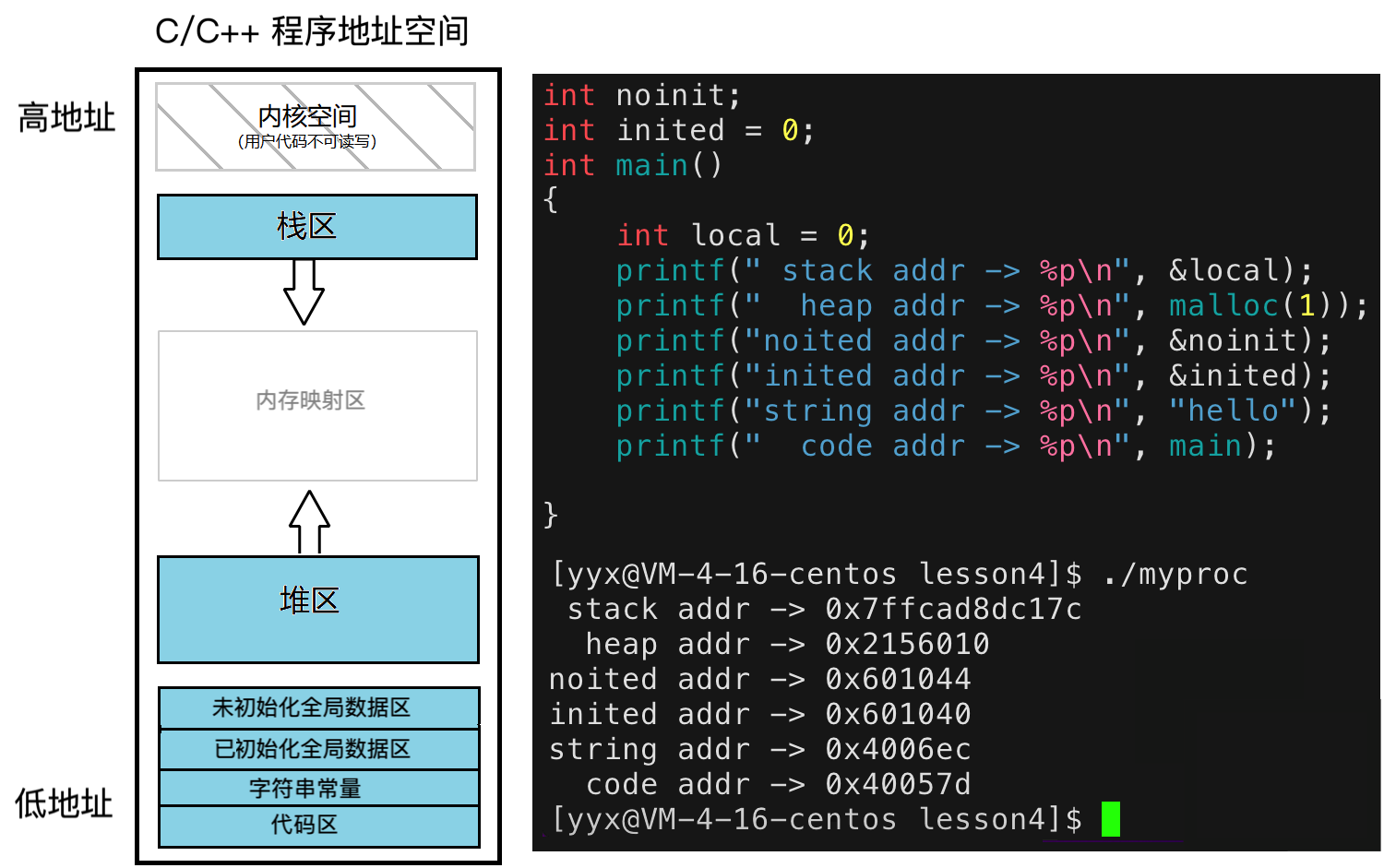

在C/C++动态内存管理章节处，有个程序地址空间的概念。但从语言的角度，无法深入理解这个概念，因为它是操作系统中的概念。

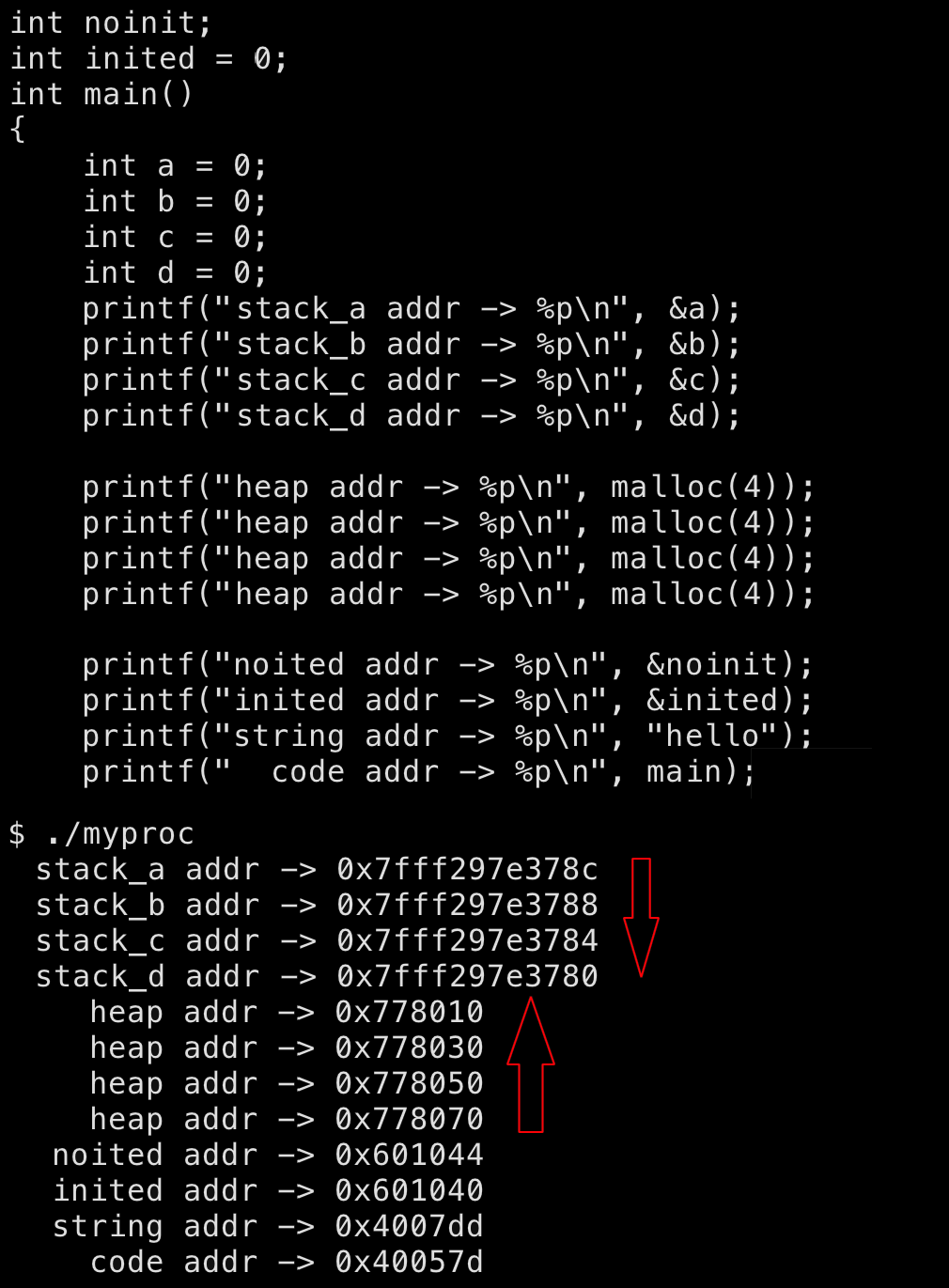

多打印几个变量可以看到堆栈相向而生的现象，栈区由高到低，堆区由低到高。

cpp

// 如下代码，子进程修改了父进程的数据，应当发生写时拷贝，
// 也就是会拷贝一份`g_val`单独给子进程使用，
// 此时父子进程同时打印`g_val`的地址，理论上地址应该不同？
int g_val = 0;

int main()
{
    if (fork() == 0) // child
    {
        printf("child proc change, g_val=%3d, &g_val=%p\n", g_val, &g_val);
        g_val = 200;
        printf("child proc done  , g_val=%3d, &g_val=%p\n", g_val, &g_val);
    }
	else // parent
    {
        sleep(1);
        printf("parent proc check, g_val=%3d, &g_val=%p\n",g_val, &g_val);
    }
}

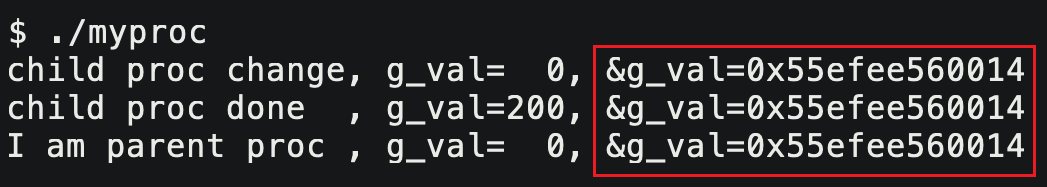

发生写时拷贝，那父子进程的g_val应该是两个不同的变量，那为什么打印出来的地址确实一样的呢？

这就意味着，打印出的地址并不真实的物理地址，而是虚拟的逻辑地址。语言层的地址都是虚拟地址，由操作系统链接到真实地址。

系统角度来看，程序使用的是进程虚拟地址空间。

每个进程都拥有一个进程地址空间，每一个进程都认为自己独占物理内存，不考虑其他进程的内存使用，从而更好地管理内存。

进程地址空间具体就是结构体mm_struct，用来描述内存区域。和task_struct一样是内核数据结构。

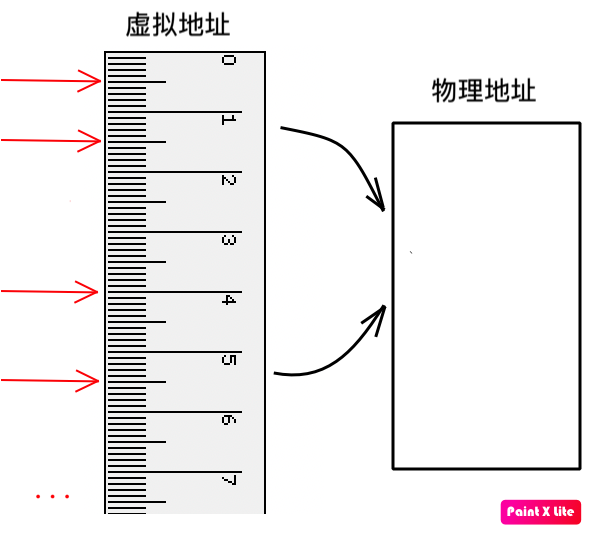

虚拟地址又称线性地址，就像一把刻度尺，只需要起始和结束下标就可以确定一段区域。物理内存中是没有什么栈区堆区这样的区域概念的，就是单纯的存放数据，由操作系统间接映射两者。

cpp

// 内核中的`mm_struct`里面就是这样的一堆整型变量，虚拟出的栈堆等内存区域的下标
struct mm_struct
{
    size_t stack_begin;
    size_t stack_end;
    size_t heap_begin;
    size_t heap_end;
    //...
    size_t malloc_begin = 0x778010, malloc_end = 0x778014;
	// 在内存上开辟了4字节的空间，就是创建了这样的下标变量
};

进程并不需要关心真实地址，它就认为自己的mm_struct代表整个内存，都属于当前进程的。由操作系统充当中间人，将真实地址和虚拟地址关联映射起来。

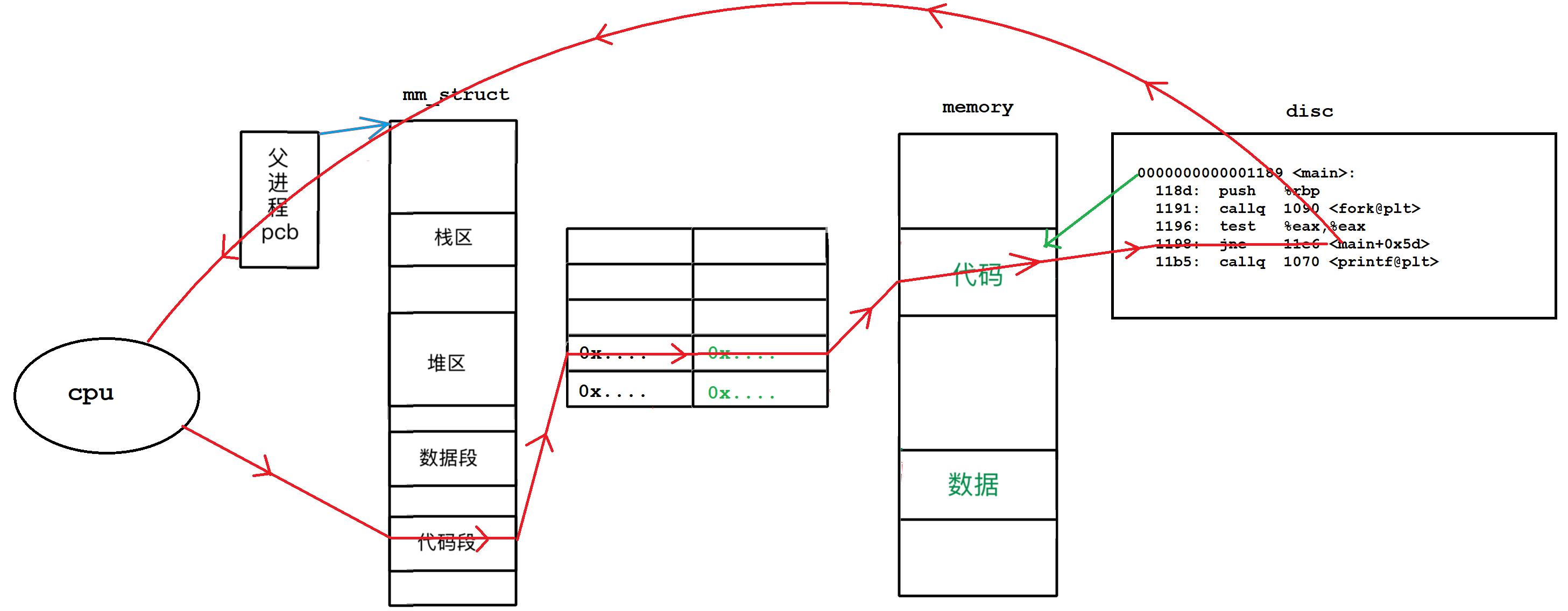

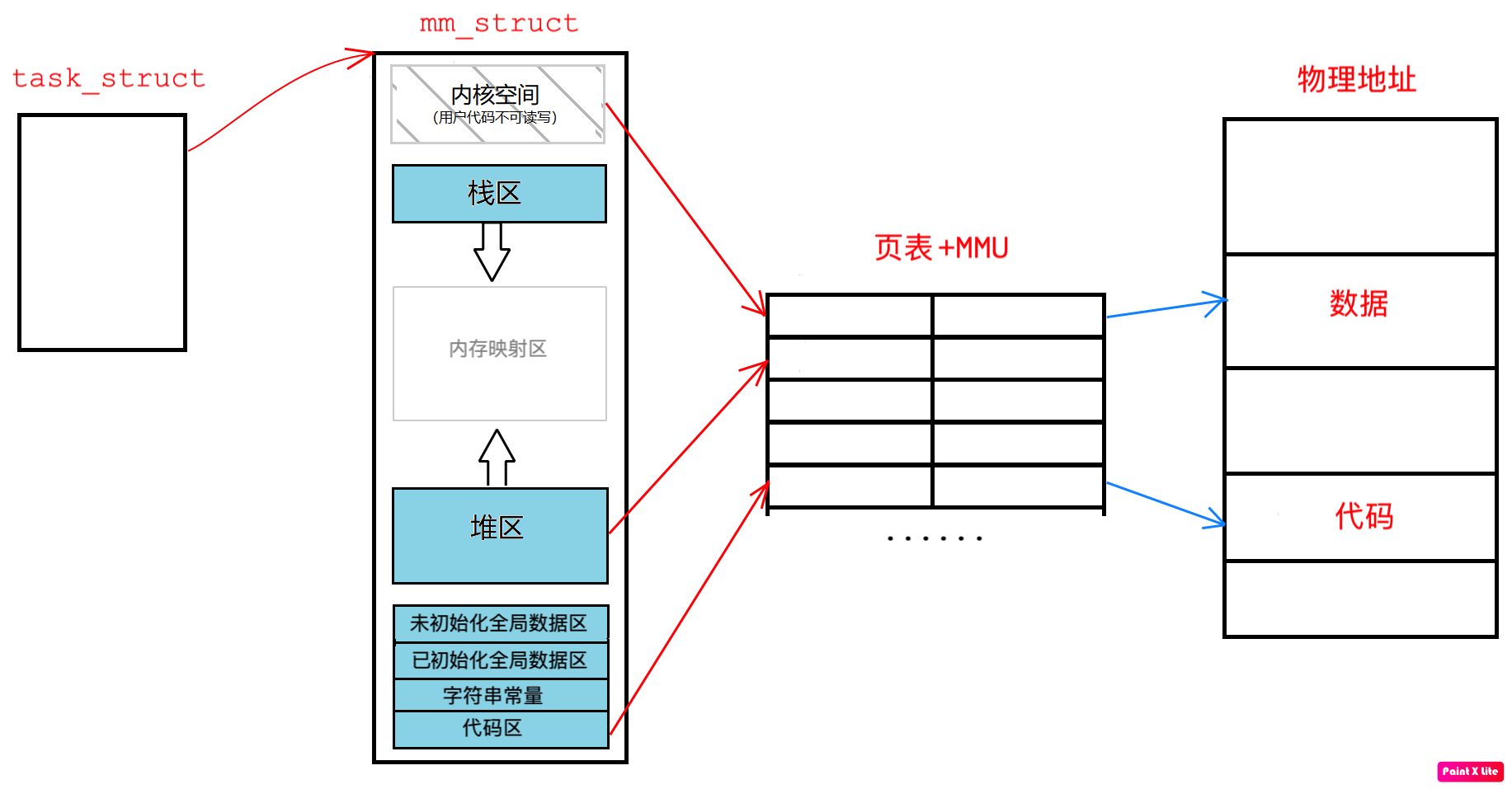

操作系统通过页表和 MMU，将虚拟地址和物理地址关联映射起来。

MMU 也叫做内存管理单元，集成在 CPU 中，它的作用是查页表。
页表是用操作系统提供的一张映射表，如图所示，其左侧一列存放虚拟地址，右侧一列存放虚拟地址所映射的真实地址。

进程控制块task_struct，进程地址空间mm_struct以及页表都是进程相关的数据结构，都是在进程创建之初形成的。

回到开头的问题

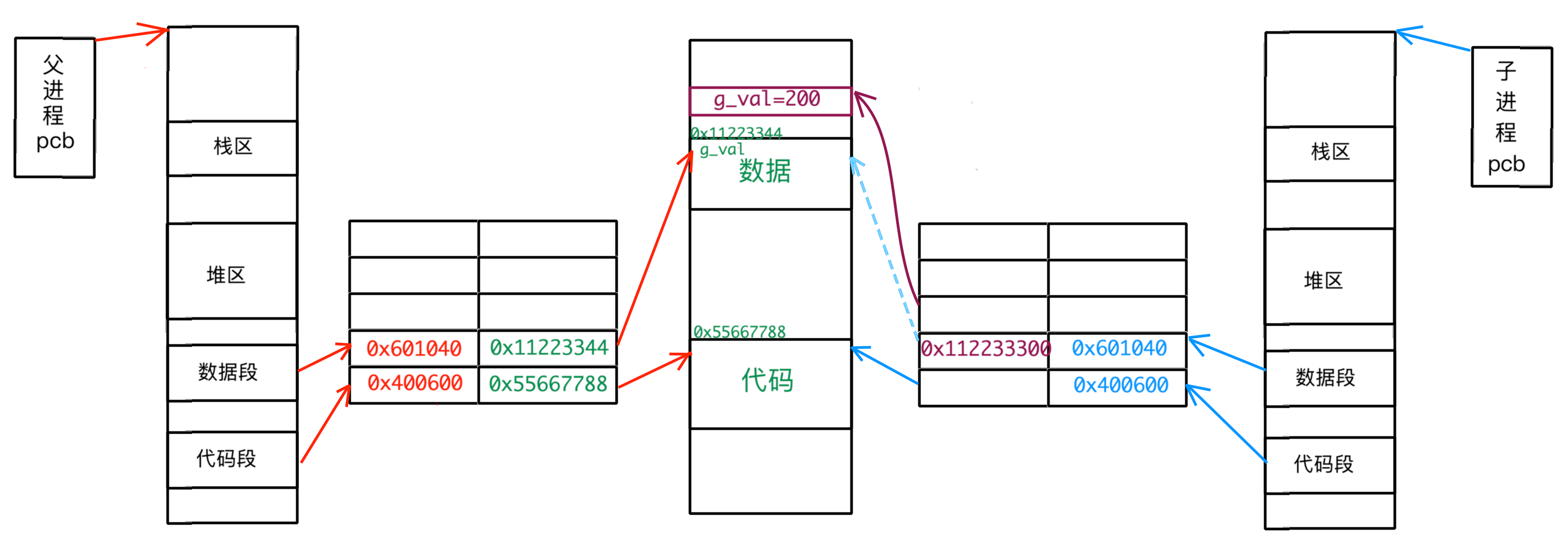

创建子进程以父进程为模版，继承父进程的代码数据还有进程数据结构。但当子进程修改时，操作系统重新开辟一段空间给子进程，这就是写时拷贝。

写时拷贝是在物理内存上重开空间，页表将虚拟地址映射到新位置。写时拷贝完全是系统底层实现的，并没涉及语言层，虚拟地址不会被修改，打印结果自然一样。

通过写时拷贝这样的机制，也维护了进程独立性。

cpp

pid_t id = fork(); // 父子进程fork返回值不同，id变量也发生了写时拷贝
if (id == 0)
{}
else if (id > 0)
{}

5.2 进程地址空间的意义

地址空间作为中间层，实现对进程的内存操作进行风险管控，保护内存和进程安全。
- 通过页表对访问的地址进行管控，防止进程访问非法空间，导致程序出错或威胁进程安全。
- 页表也会针对虚拟地址所在区域，给进程在访问内存的时候设置读写权限。
将进程管理和内存管理解耦，实现软件层面上的分离。
- 内存申请和开辟在时间上区分开来，高效使用内存，避免浪费。
申请内存只是在 mm_struct 划出一段区域，等到使用时再将虚拟地址和物理内存作映射。基于缺页中断的内存管理，便于操作系统更高效的分配内存资源。
CPU能够以统一的方式看待进程的代码和数据，且虚拟地址的划分是相对确定的，调用的方式也相对统一。
每个进程都有独立的地址空间，其程序的入口函数的地址是一致的，这样 CPU 在调度进程时就可以更加快捷。差异化会造成更多特殊情况，更加容易出错。
- 通过页表的映射，各种数据可以随意存储在物理内存中，大大节省了空间，且不会影响 CPU 读取效率。
CPU访问的也是虚拟地址，再通过页表映射到真实地址。

进程理解 ​

0. 计算机体系 ​

0.1 冯诺依曼体系 ​

0.2 操作系统的定义 ​

操作系统的目的 ​

计算机整体结构 ​

管理的本质 ​

0.3 系统调用和库函数 ​

系统调用 ​

语言库函数 ​

二者的关系 ​

1. 进程的概念 ​

1.1 进程的定义 ​

进程和程序的区别 ​

PCB的内部构成 ​

上下文数据 ​

1.2 进程的查看 ​

1.3 进程的创建 ​

fork的返回值 ​

fork的原理 ​

2. 进程的状态 ​

2.1 查看进程状态 ​

2.2 两种特殊状态 ​

僵尸进程 ​

孤儿进程 ​

区别 ​

3. 进程优先级 ​

3.1 优先级的概念 ​

进程的性质 ​

3.2 查看进程优先级 ​

3.3 调整进程优先级 ​

4. 环境变量 ​

4.1 环境变量的概念 ​

4.2 环境变量的查看 ​

4.3 环境变量的设置获取 ​

指针数组envp ​

环境变量指针environ ​

put/get/setenv ​

4.4 环境变量的全局属性 ​

4.5 命令行参数 ​

5. 进程地址空间 ​

5.1 虚拟地址空间的定义 ​

回到开头的问题 ​

5.2 进程地址空间的意义 ​

进程理解

0. 计算机体系

0.1 冯诺依曼体系

0.2 操作系统的定义

操作系统的目的

计算机整体结构

管理的本质

0.3 系统调用和库函数

系统调用

语言库函数

二者的关系

1. 进程的概念

1.1 进程的定义

进程和程序的区别

PCB的内部构成

上下文数据

1.2 进程的查看

1.3 进程的创建

fork的返回值

fork的原理

2. 进程的状态

2.1 查看进程状态

2.2 两种特殊状态

僵尸进程

孤儿进程

区别

3. 进程优先级

3.1 优先级的概念

进程的性质

3.2 查看进程优先级

3.3 调整进程优先级

4. 环境变量

4.1 环境变量的概念

4.2 环境变量的查看

4.3 环境变量的设置获取

指针数组envp

环境变量指针environ

put/get/setenv

4.4 环境变量的全局属性

4.5 命令行参数

5. 进程地址空间

5.1 虚拟地址空间的定义

回到开头的问题

5.2 进程地址空间的意义
