传输层TCP/UDP

0. 预备知识

端口号的理解

在TCP/IP协议中，用如下所示的五元组来标识一个通信程序：

组成	解释
源IP，源端口	标识数据来源的主机的进程
目的IP，目的端口	标识数据目标的主机的进程
协议号	使用的协议的编号

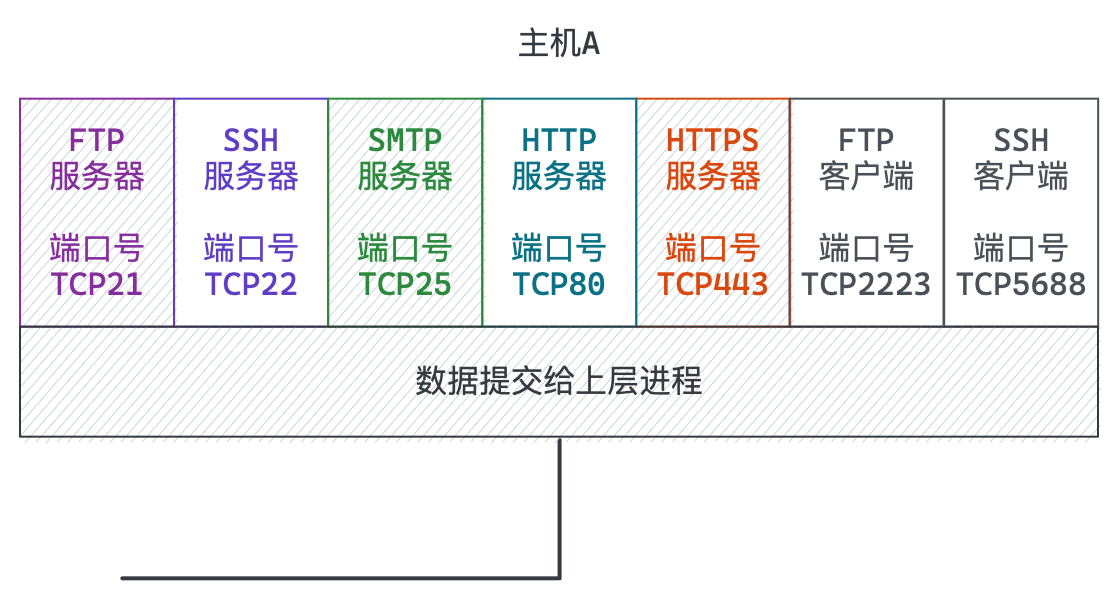

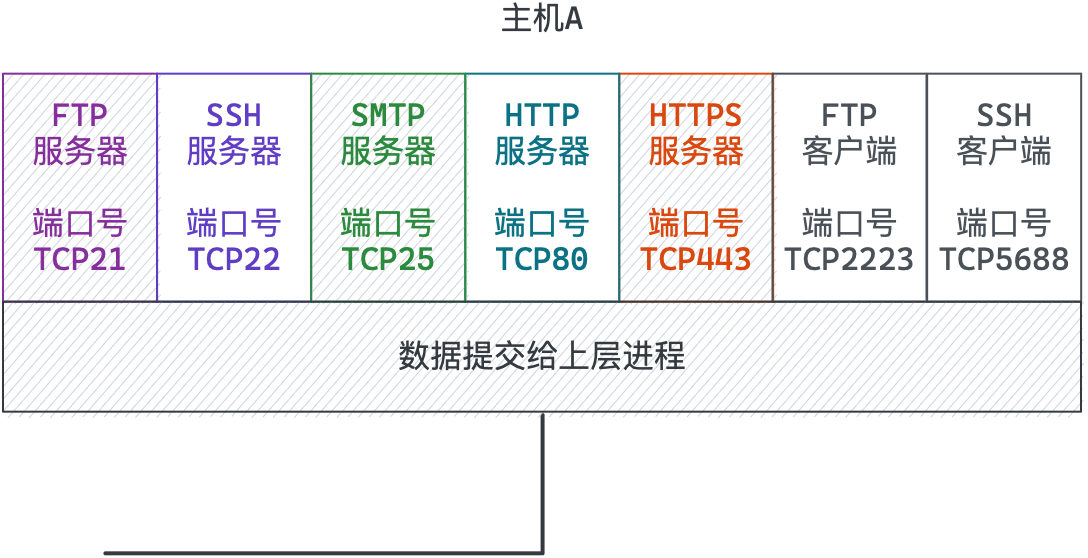

端口号标识主机上的网络进程。一些知名的服务绑定的端口一般是不变的，如下图所示：

虽然端口号和这些网络协议没有绑定关系，但这些端口号和服务的联系是早已被习惯和接受的，擅自更改可能导致服务无法访问。

一般0-1023给应用层协议使用。

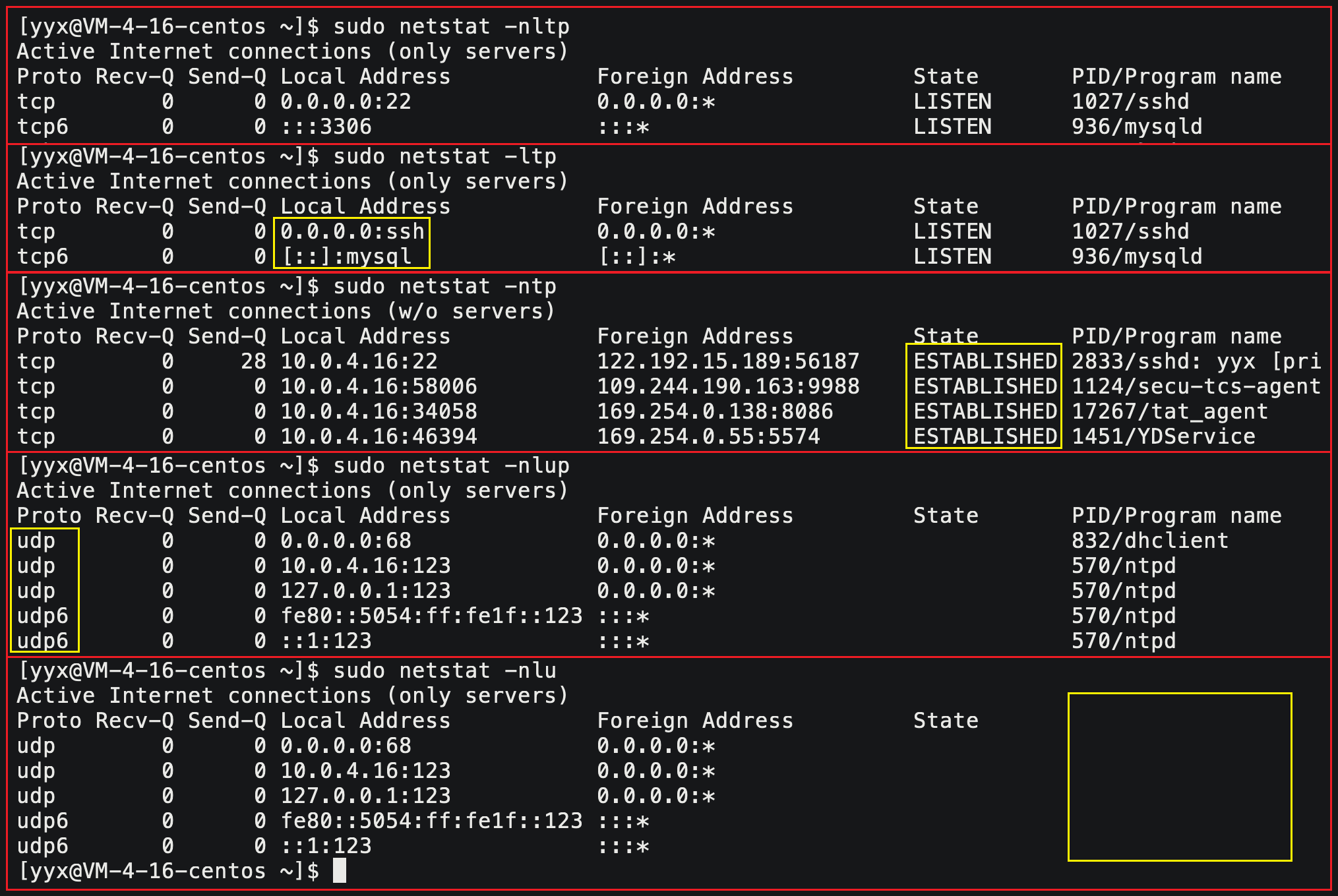

netstat

netstat -nltp #  查看网络进程的状态

选项	解释
n[number]	将主机名:程序名显示成IP地址:端口号的形式
l[isten]	只显示正在监听状态的套接字
t[cp]/u[dp]	显示TCP或UDP协议的进程
p[rocess]	显示程序的PID和进程名

1. UDP

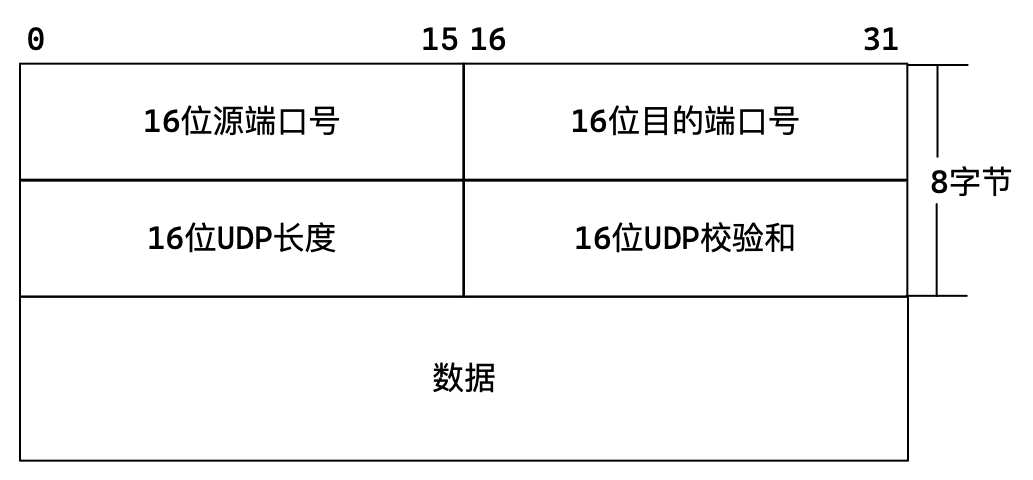

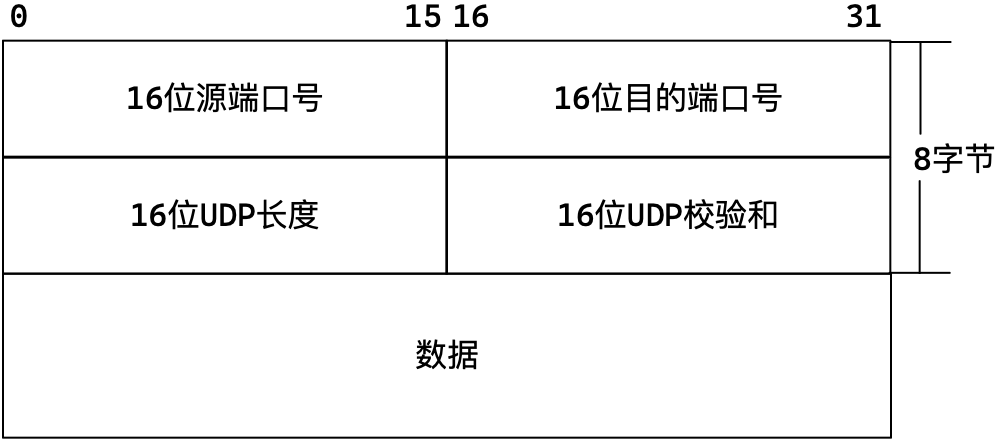

1.1 UDP协议格式

struct udp_heander { // 示例
    uint32_t src_port: 16;
    uint32_t dst_port: 16;
    uint32_t total: 16;
    uint32_t check: 16;
}

封装解包只需从头添加或截取一个8字节报头即可，剩下的就是有效载荷。

分用是根据目的端口决定交付给哪个进程。

1.2 UDP的特点

特点	解释
无连接	根据IP和端口直接进行传输，不需要建立连接。
不可靠	没用确认、重传机制，UDP不会返给上层数据传输的情况。
面向数据报	不能控制报文的个数和数据量，接收只能按报文的大小一次性将报文全部收取上来。

发送一次性发送了100个字节，接收也必须一次性接受100个字节。

UDP用16个比特位表示报文长度，故整个UDP报文最大只有65536字节即64KB。

UDP协议几乎没有策略，有数据就发送，没有策略就是UDP的策略。

1.3 UDP缓冲区

• UDP不保证可靠性，所以没有发送缓冲区，sendto直接将数据交给内核。

• UDP有接收缓冲区，可作短暂停留，但该缓冲区不保证报文的顺序。如果满了就无法接收新数据。

• UDP发送接收不冲突，所以支持全双工。

数据到内核后，具体什么时候发，一次发多少，发送失败怎么办，完全由内核传输层控制。这就是传输层的任务，提供传输数据的策略。

1.4 基于UDP的应用层协议

协议	名称
NFS	网络文件系统
TFTP	简单文件传输协议
DHCP	动态主机配置协议
BOOTP	启动协议（用于无盘设备启动）
DNS	域名解析协议



2. TCP

传输层是”做决策“的，比如超时重传，确认应答，流量控制，拥塞控制都是TCP协议的传输策略。

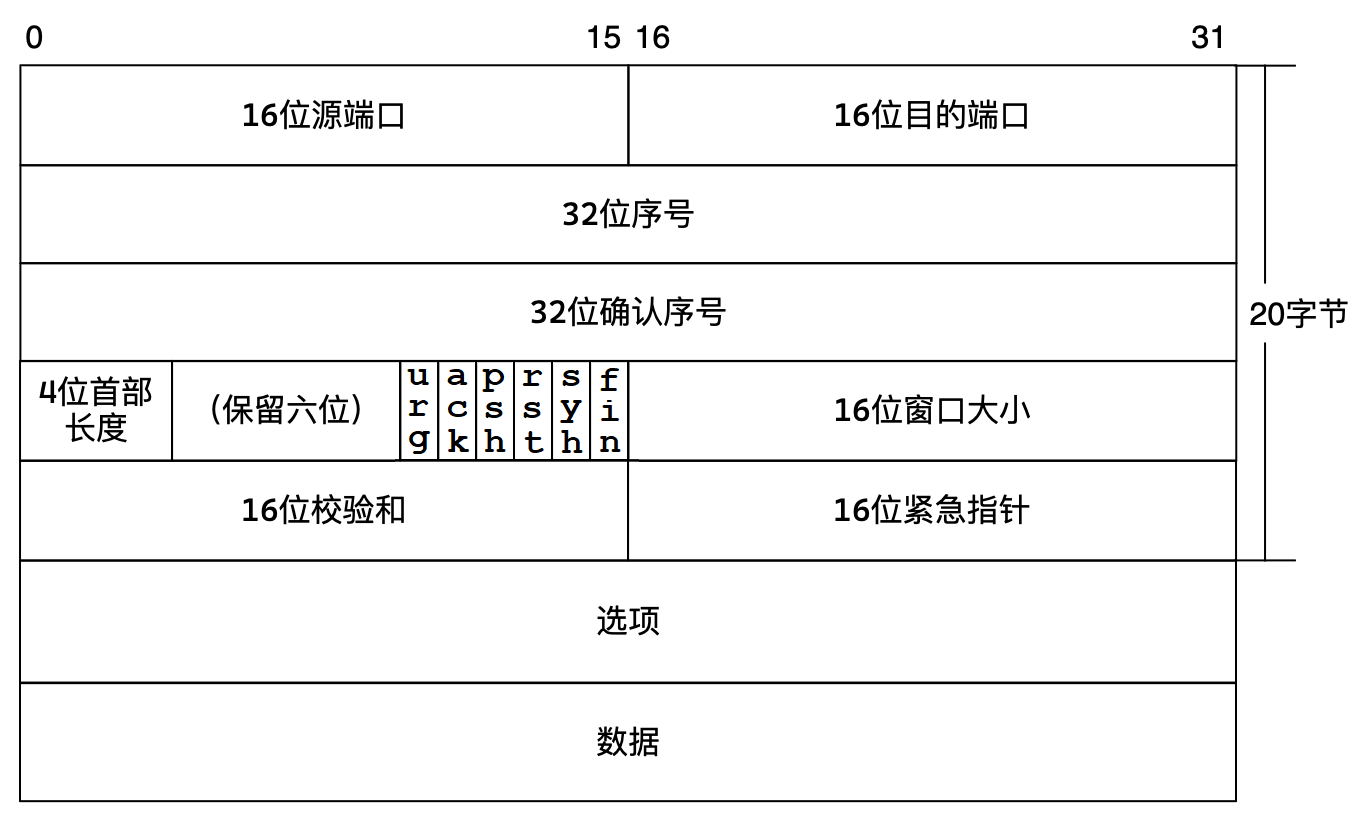

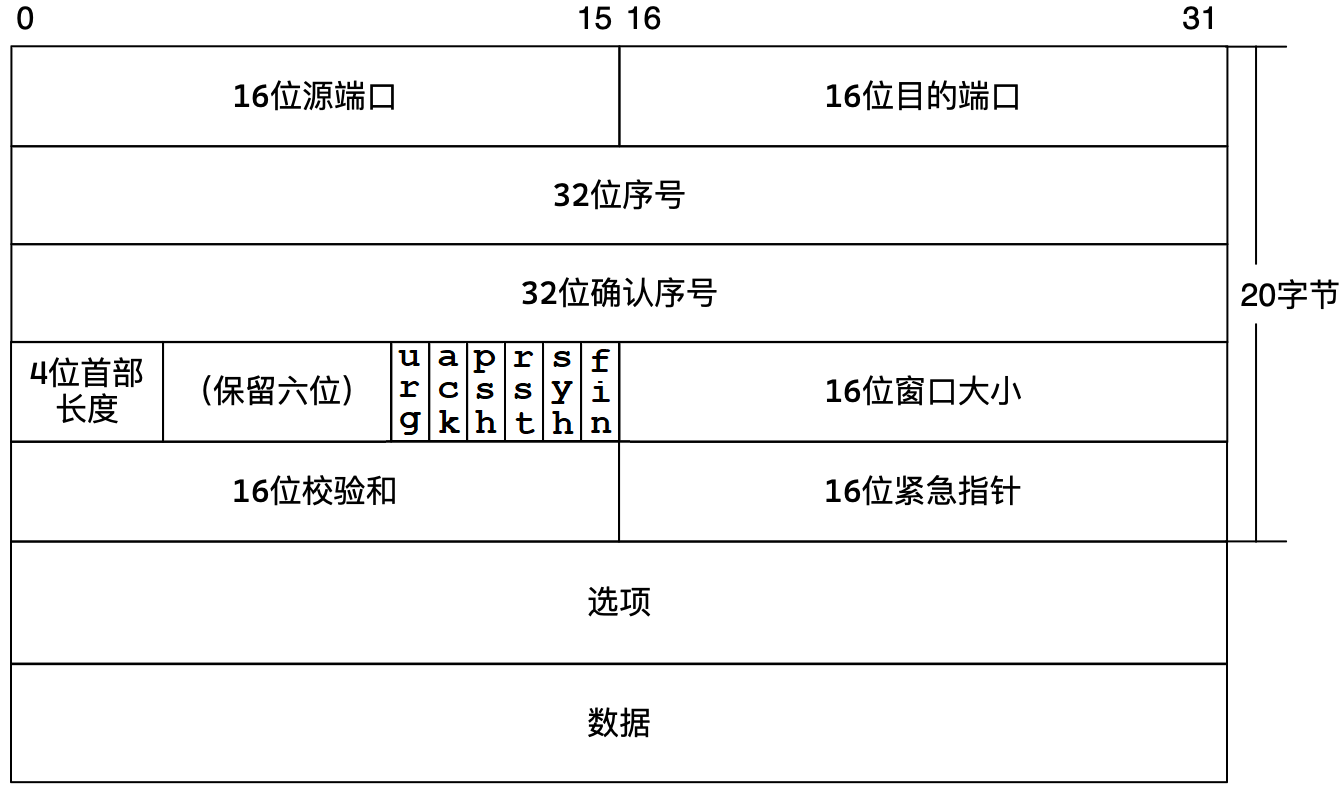

2.0 TCP协议格式

4位首部长度

TCP报头包含选项，不带选项的标准报头长度是20个字节。

4位首部长度表示报头的长度，最大值为15，但单位是4字节。也就是说TCP报头最大长度为60字节。

TCP协议是如何做到封装解包分用？

提取报头看4位首部长度就是报头的具体长度，数据放缓冲区里由应用层自行读取。

32位序号和确认序号

报文有了编号就支持并发多个报文。32位序号和确认序号就是报文的编号，用来对报文排序和去重。

报文中既有序号又有确认序号，因为一个报文既可以携带数据又可以作为应答。

16位窗口大小

16位窗口大小表示接收缓冲区的剩余容量。本质是告知对方自身的数据接受能力。

对方可以调整发送策略，防止数据丢弃，这是TCP的流量控制策略。

6个标志位

标志位表示报文的类型，共有6个标志位，设置报文的类型只需将对应比特位置1。

标志位	含义	解释
ACK	acknowledge确认	表示确认报文，一定携带确认序号
SYN	synchronize同步	表示请求连接，底层会进行三次握手
RST	reset重置	表明重置连接，底层会重新建立连接
PSH	push提交	表示催促接收端尽快清空接收缓冲区
URG	urgent紧急	表示16位紧急指针有效，该功能不常见
FIN	finish结束	表示结束连接，底层会进行四次挥手

16位紧急指针

紧急指针本质是紧急数据距有效载荷起始位置的偏移量，前提是紧急指针标志位有效。紧急数据只有一个字节。

紧急数据不会在缓冲区排队，可以通过特定接口直接读取。

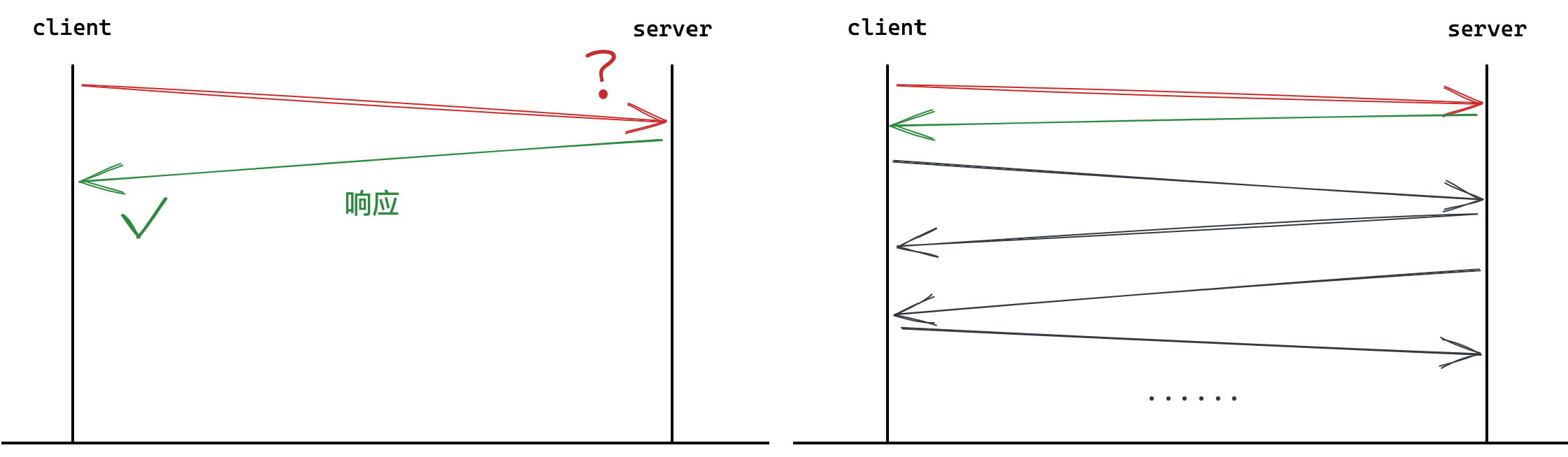

2.1 确认应答

保证收到

TCP的可靠性的核心机制为序号的确认应答机制。

双方地位对等，一方发送数据，一方必须应答。

只有收到确认，才能确定上一条消息被对方接收了。这就是确认应答，确认应答的意义在于保证上一条消息一定被收到。

但总会有最新的报文不会被应答，所以TCP并不是100%可靠的。

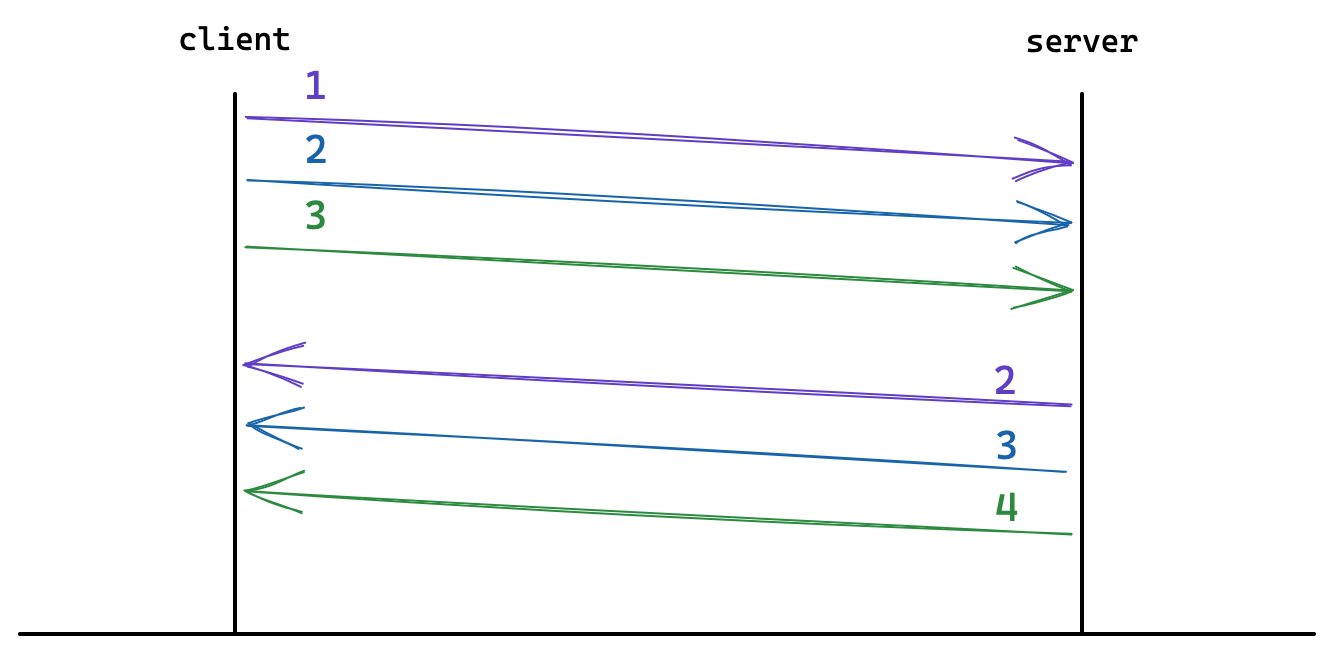

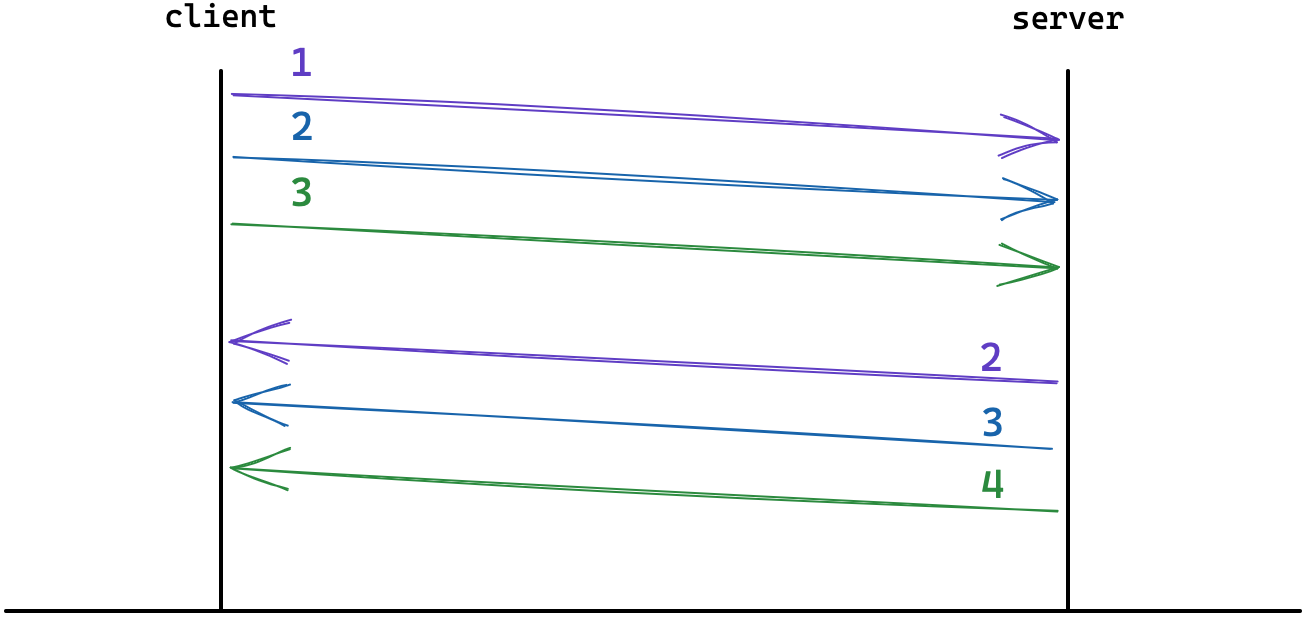

保证顺序

可靠性除了保证收到，也要保证按序到达。

32位确认序号表示对指定序号的报文作确认。

• 确认序号是被确认报文的序号值+1，表示亟待收到的报文的编号。
• 确认序号是对历史所有报文的应答，允许历史确认报文丢失。

报文中既有序号又有确认序号，因为一个报文既可以携带数据又可以作为应答。这是捎带应答机制。

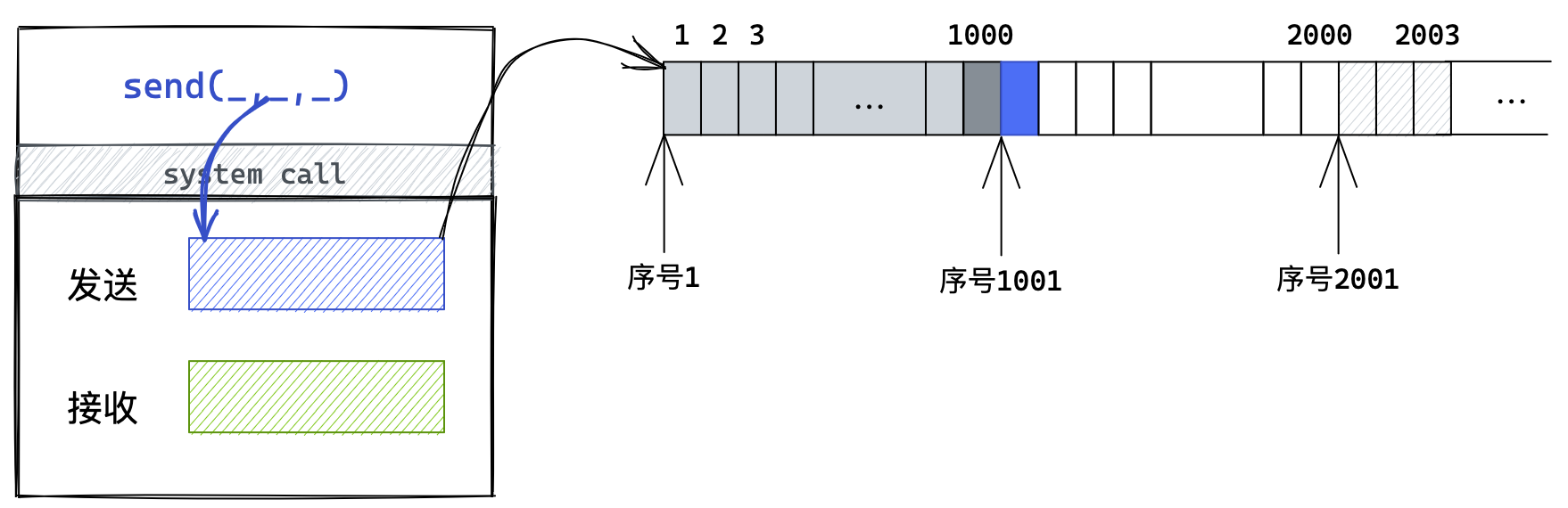

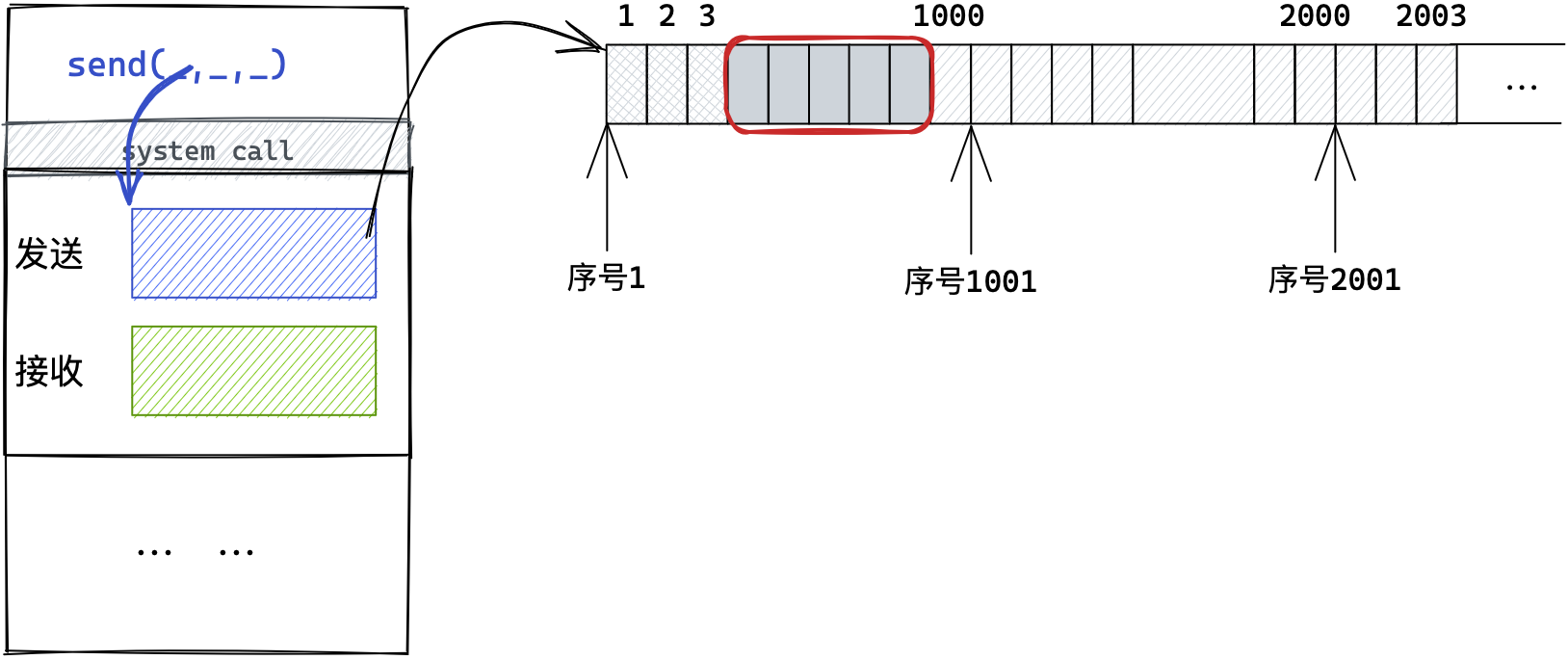

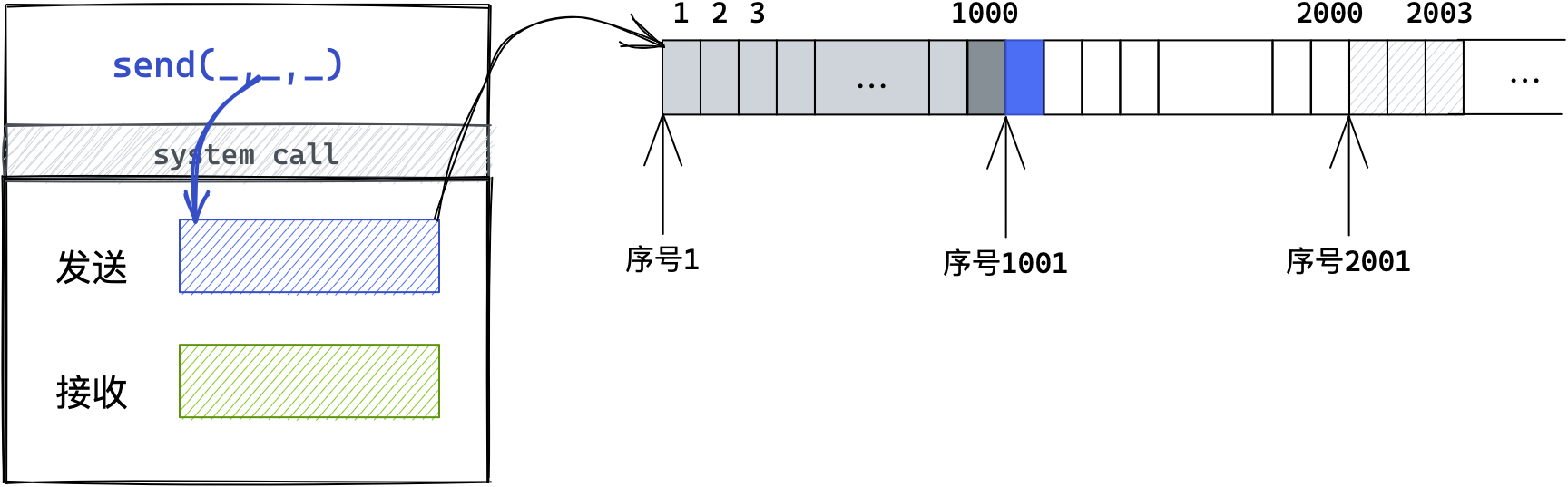

底层细节

缓冲区可看成字符数组，数据进来是按字节存放的。

报文的序号是字节流的末尾下标，应答的确认序号正好是下次数据的起始位置，下次可直接从该位置提取数据。

2.2 延迟应答

收到报文后，稍微等待上层取走数据，此时再应答接收窗口就会更大。

延迟应答的策略：

数量限制：每隔N个包应答一次，时间限制：超过最大延迟时间就应答一次。

2.3 捎带应答

一般不会单纯的应答，都是在向对方发送数据的同时对上一条报文作应答。

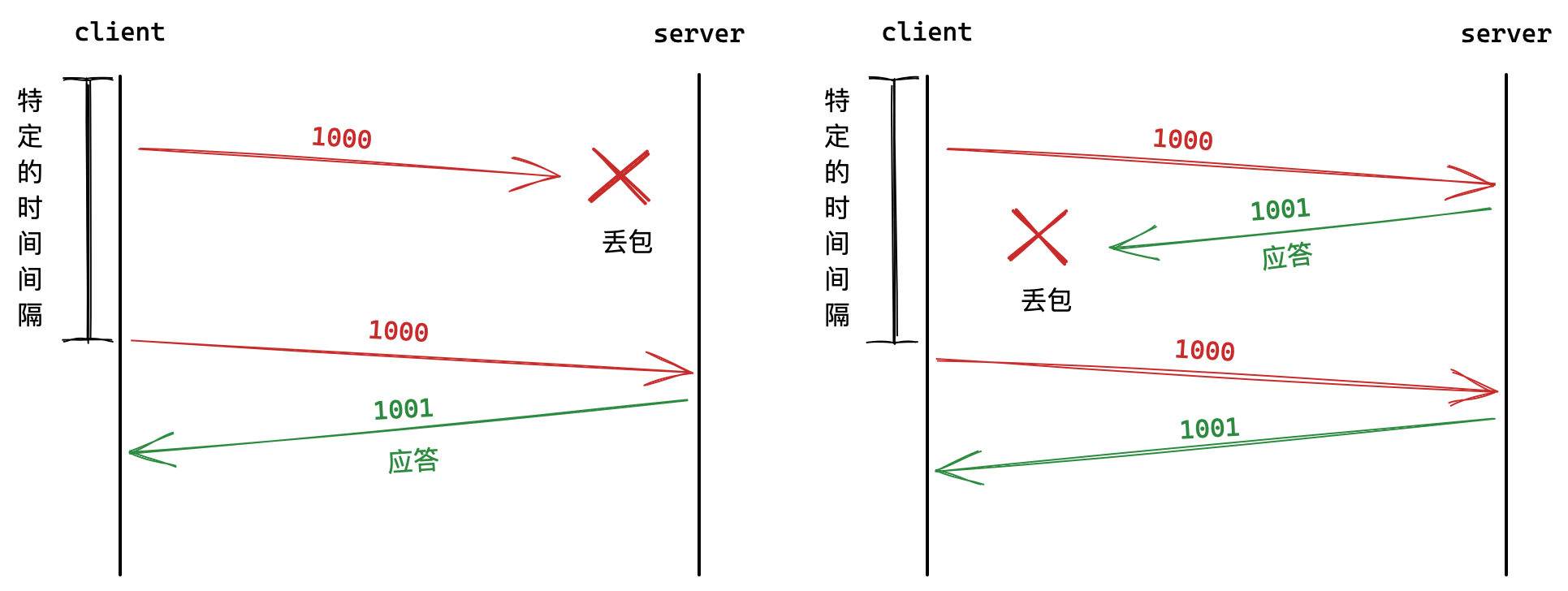

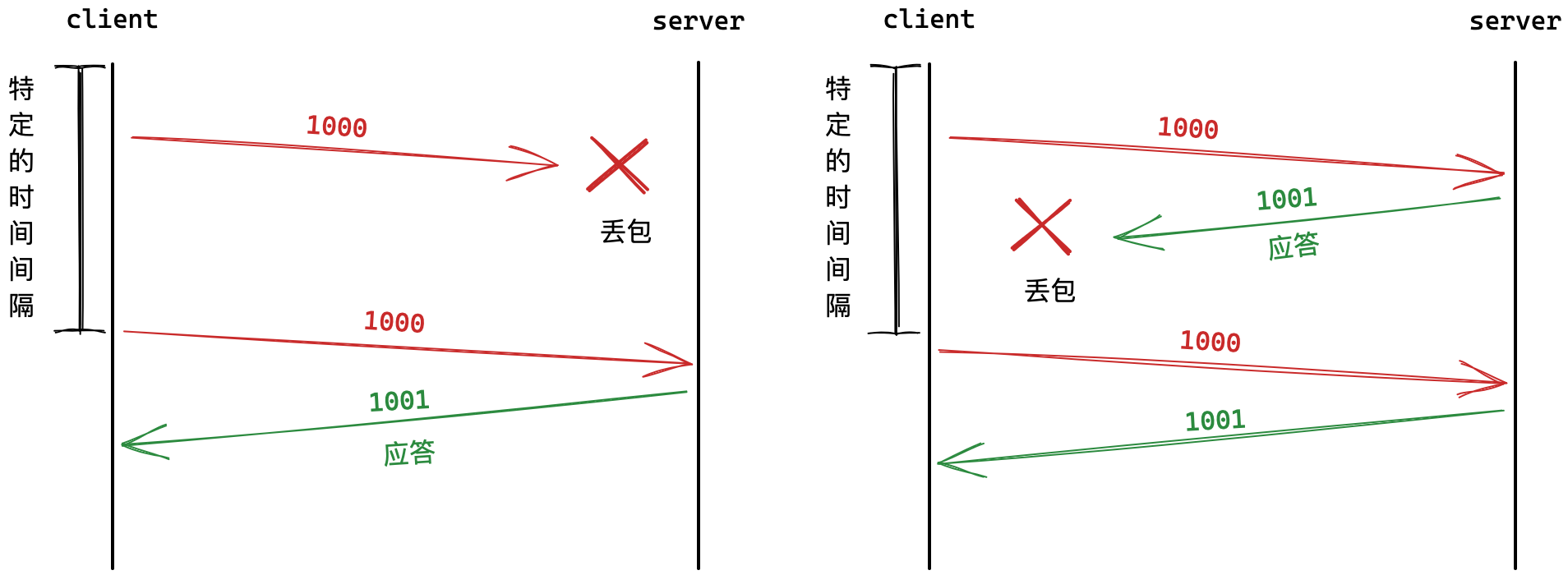

2.4 超时重传

报文发出后，在一定时间内如果没有收到应答报文，就认为对端没有收到数据，只能再次发送。

不管是数据丢了还是应答丢了，发送端都认为数据报文丢失，都会触发超时重传。

重传报文的序号不变，接收端发现序号重复可直接丢弃。

特定时间是多长呢？

超时重传时间是浮动的，一般是500ms的倍数。

第一次超过500ms就重传，第二次超过2*500ms重传，第三次超过4*500ms重传。超过一定次数，认定对端异常强制关闭连接。

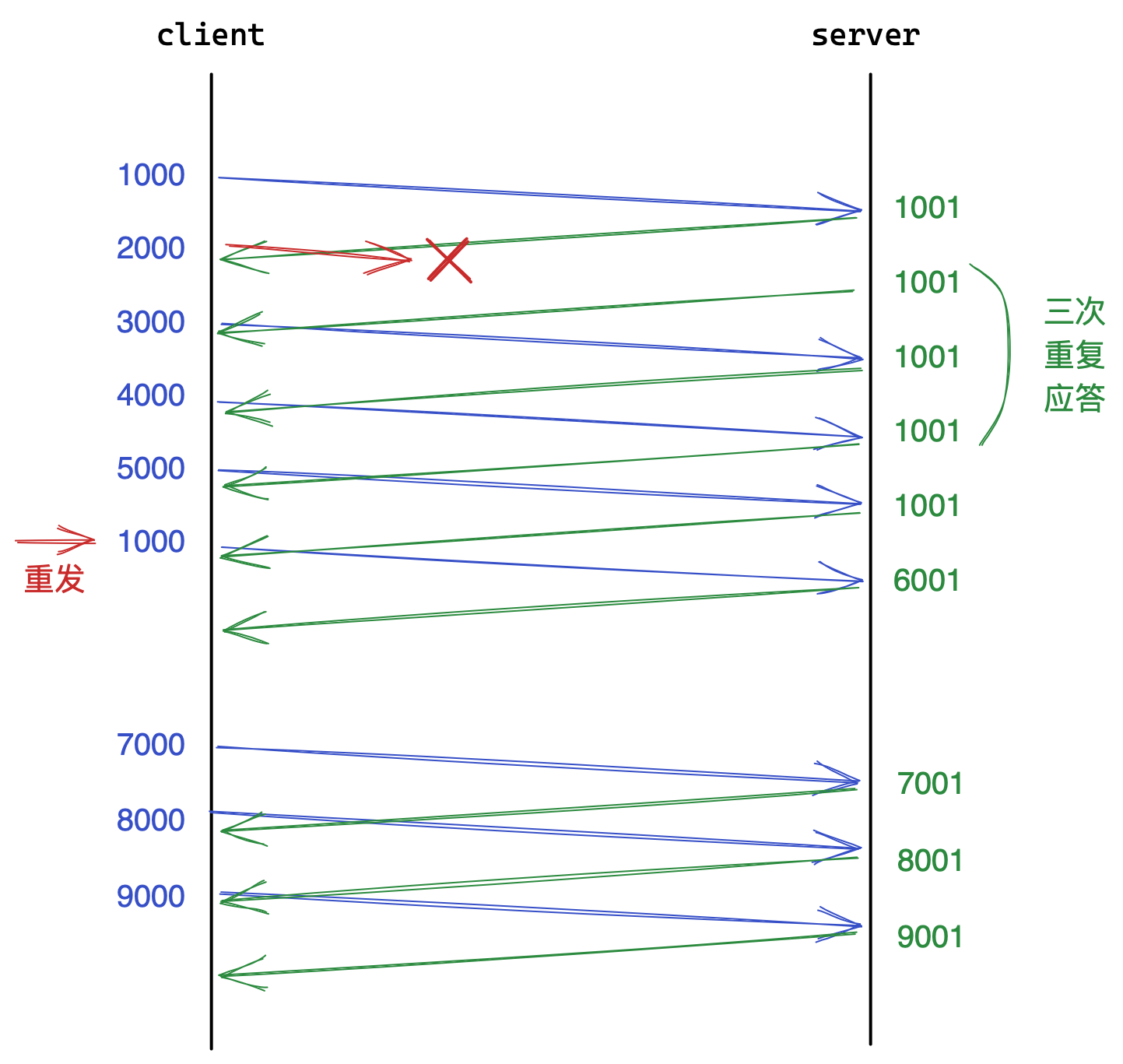

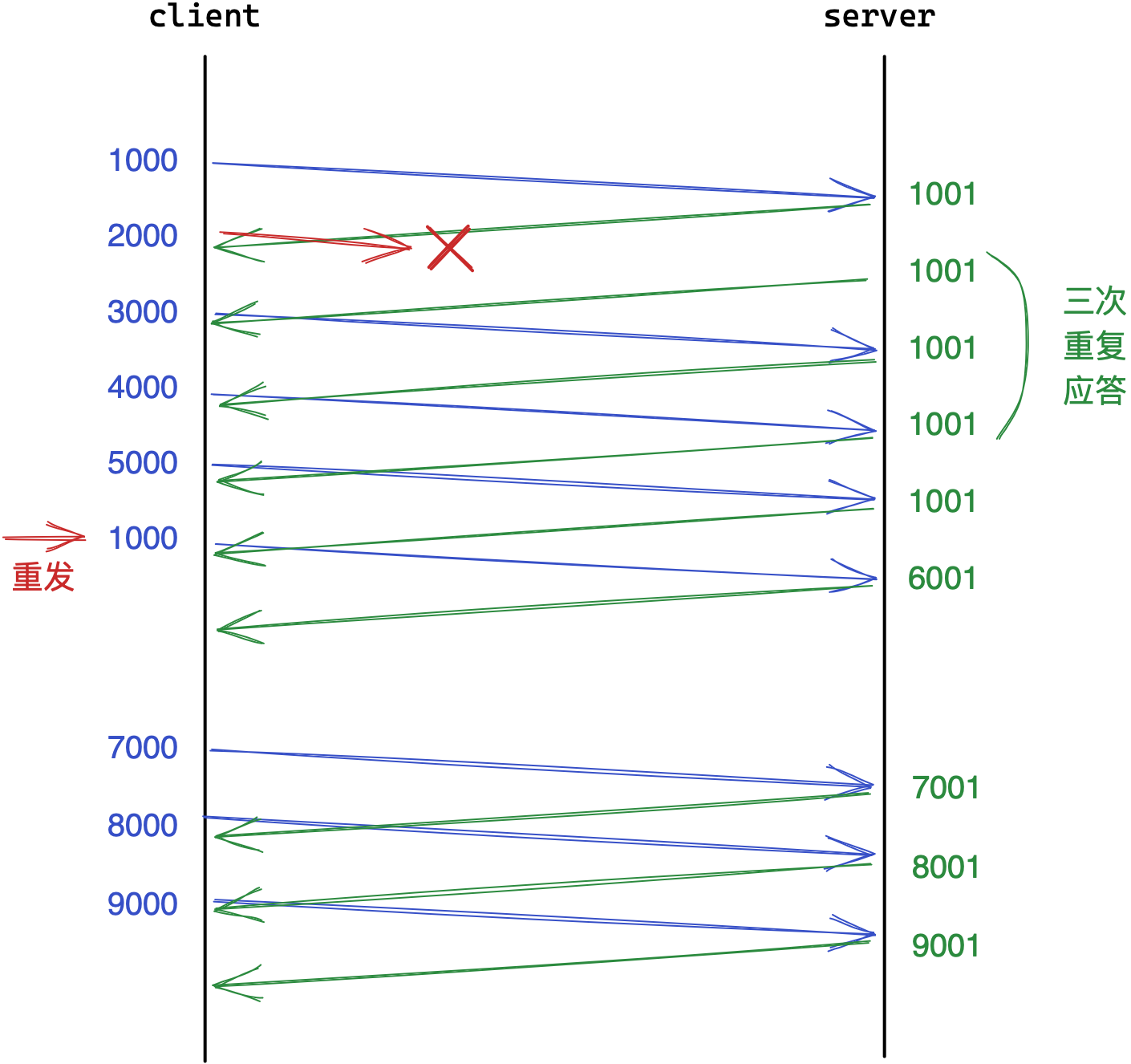

2.5 快速重传

并发报文时，如果某个报文丢失，那么之后都只会对丢失的前一个报文作应答。

如果发送端收到三次以上重复确认的报文，就认为该序号报文已丢失会立即补发，这就是快重传。对重传报文的确认序号就是下一次发送的位置。

两次重复可能是乱序到达，三次最有可能是丢失。

快重传和超时重传有什么区别？

快重传和超时重传的触发条件不同，超时重传是超出特定时间后收到应答，快重传是收到三次以上重复确认序号的应答。

快重传可提高重传效率，超时重传保证丢失报文一定重传，二者并不矛盾。

如果没有触发快重传，则一定会触发超时重传。

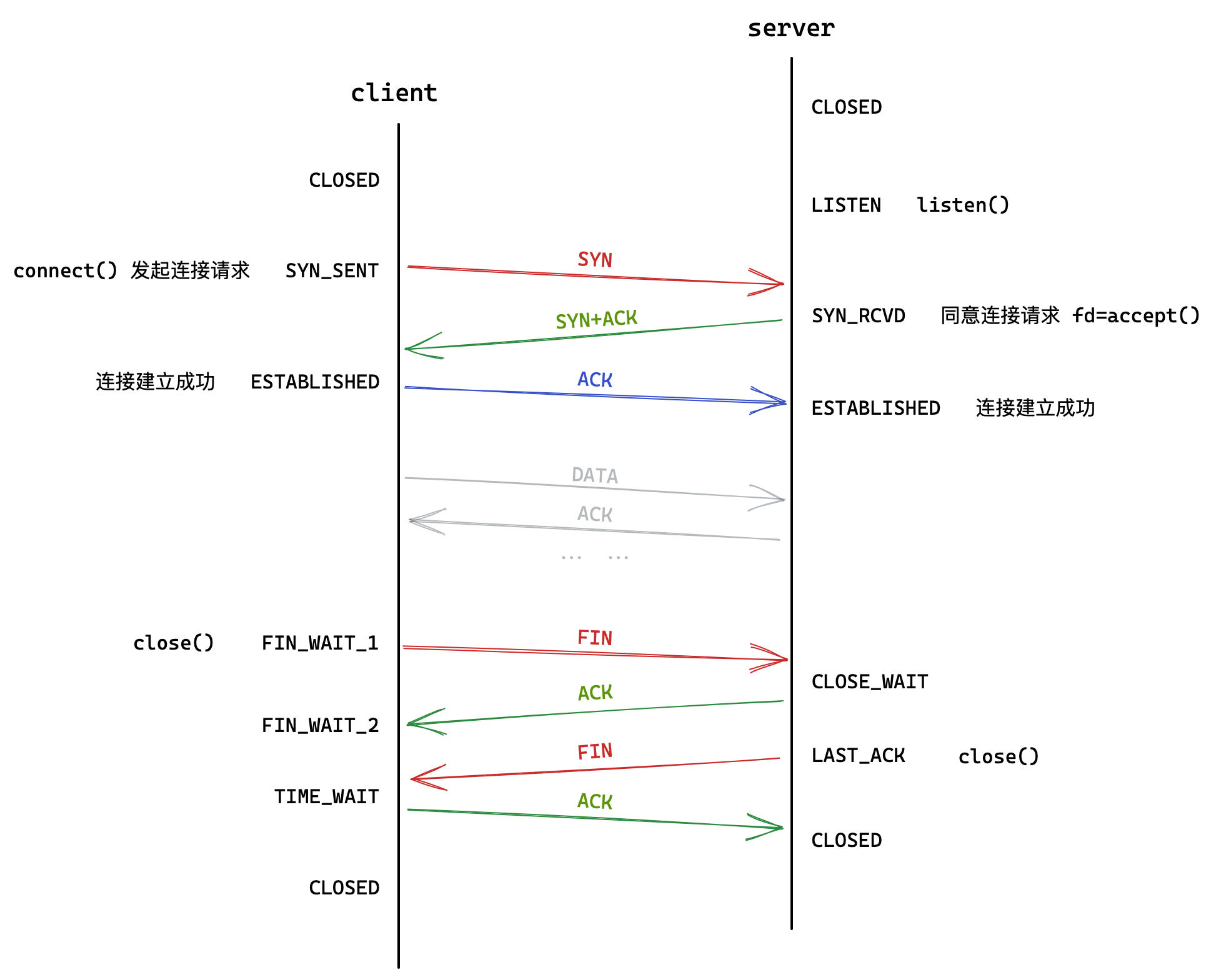

2.6 连接管理

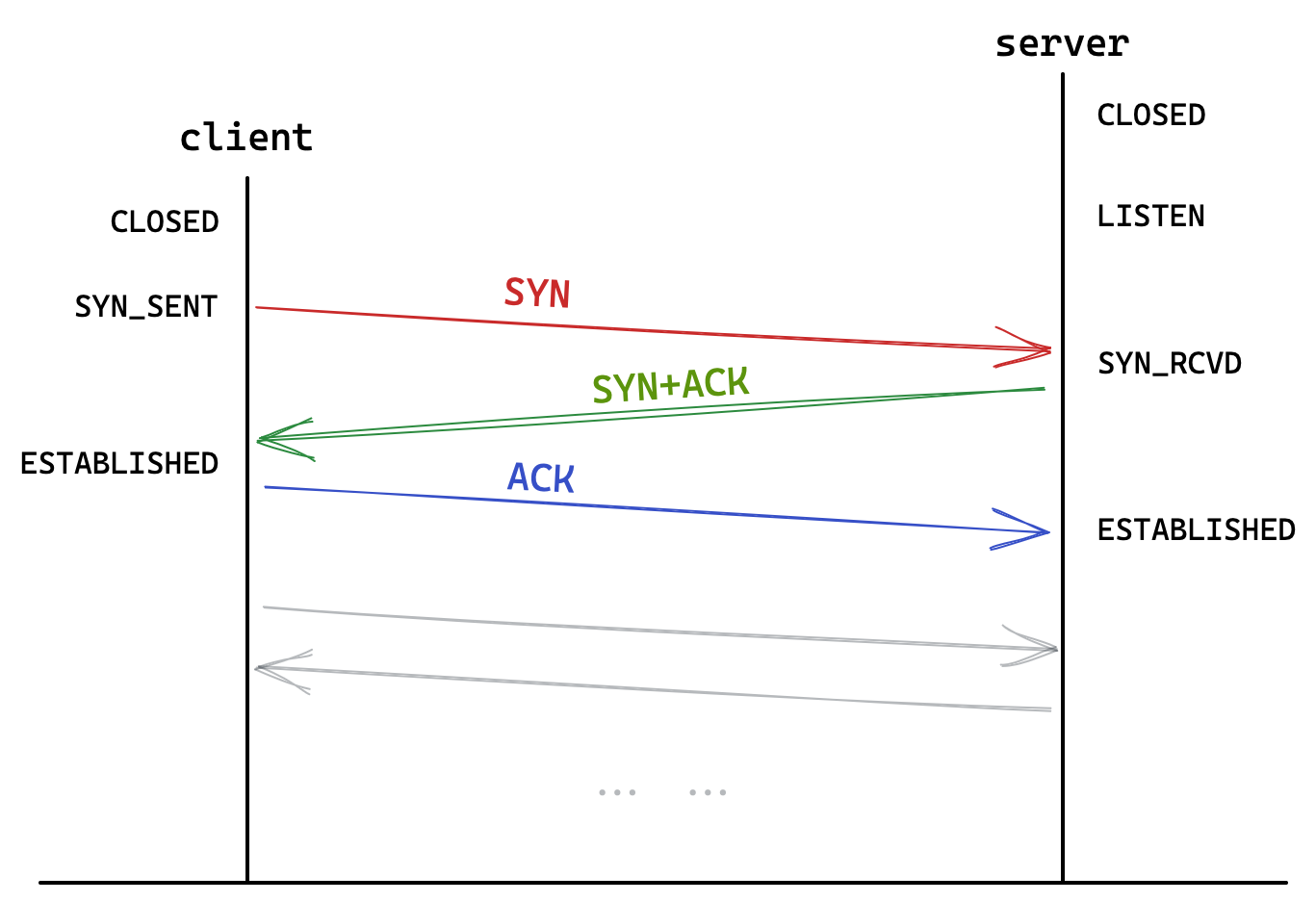

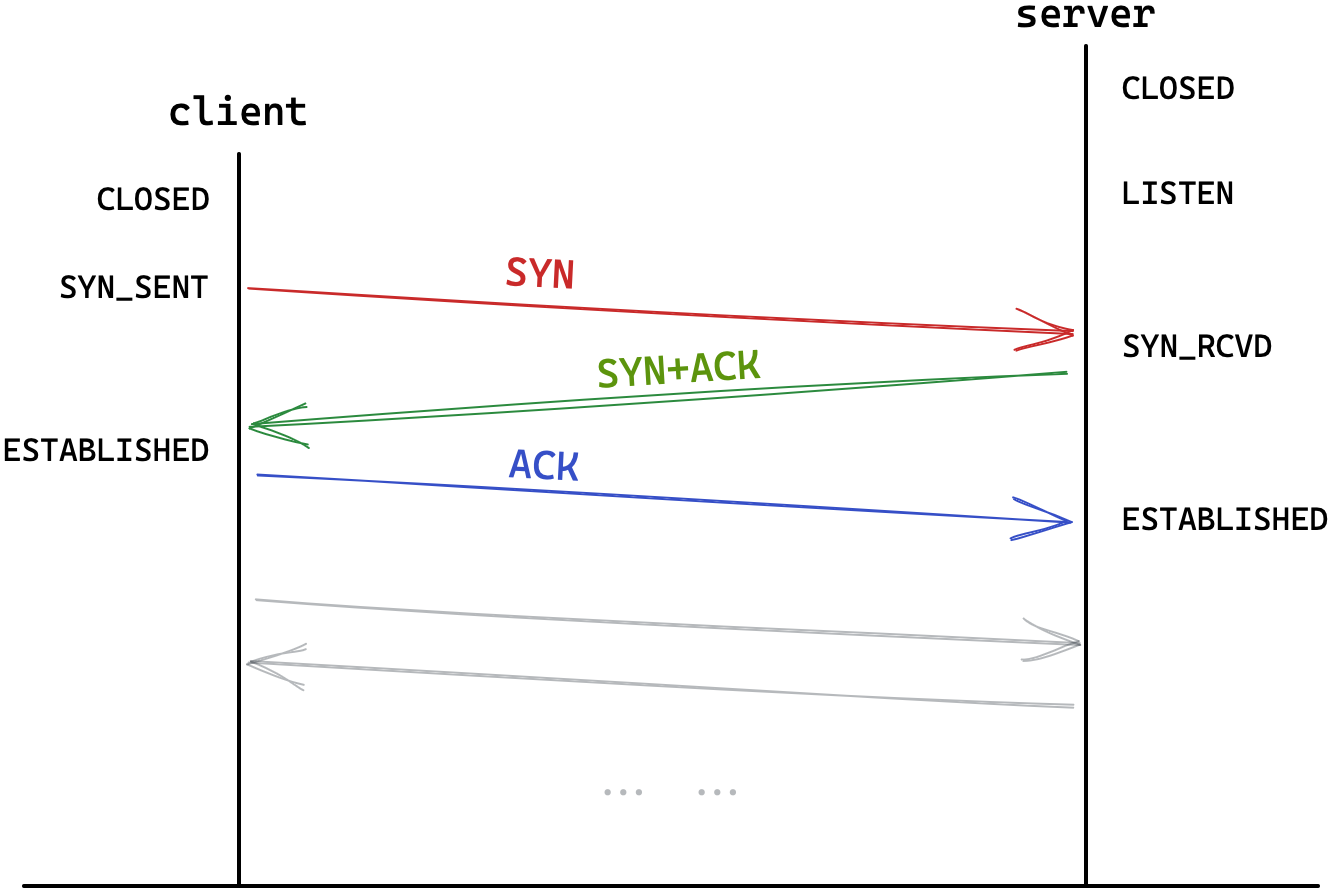

三次握手

TCP协议是面向连接的，建立连接就是进行三次握手。三次握手实际上就是三次报文交换。

1. 客户端发送SYN报文，表示请求连接。
2. 服务端收到后，返回SYN和ACK报文，表示请求连接并应答。
3. 客户端收到后，发送ACK报文作应答。

最后一次握手没有应答，所以三次握手可能会失败。握手未完成如果收到客户端的数据，服务器会发送RST报文，以重置连接。

三次握手的意义

• 三次握手以最小成本可以验证双向通信的网络状态。
• 三次握手可以避免双方连接资源消耗不对等，容易造成SYN洪水攻击。
• 最后一次无保证的握手由客户端发起，异常连接也由客户端承受，减轻服务器压力。

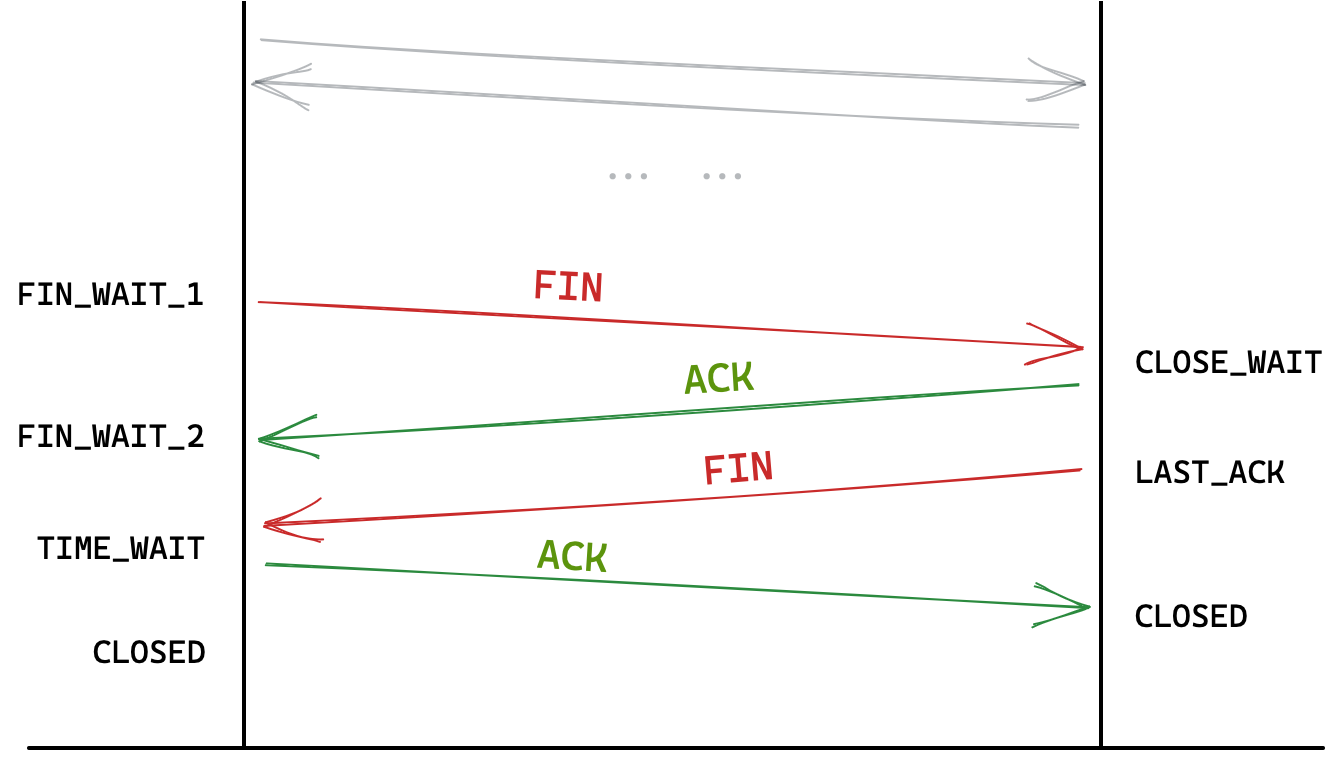

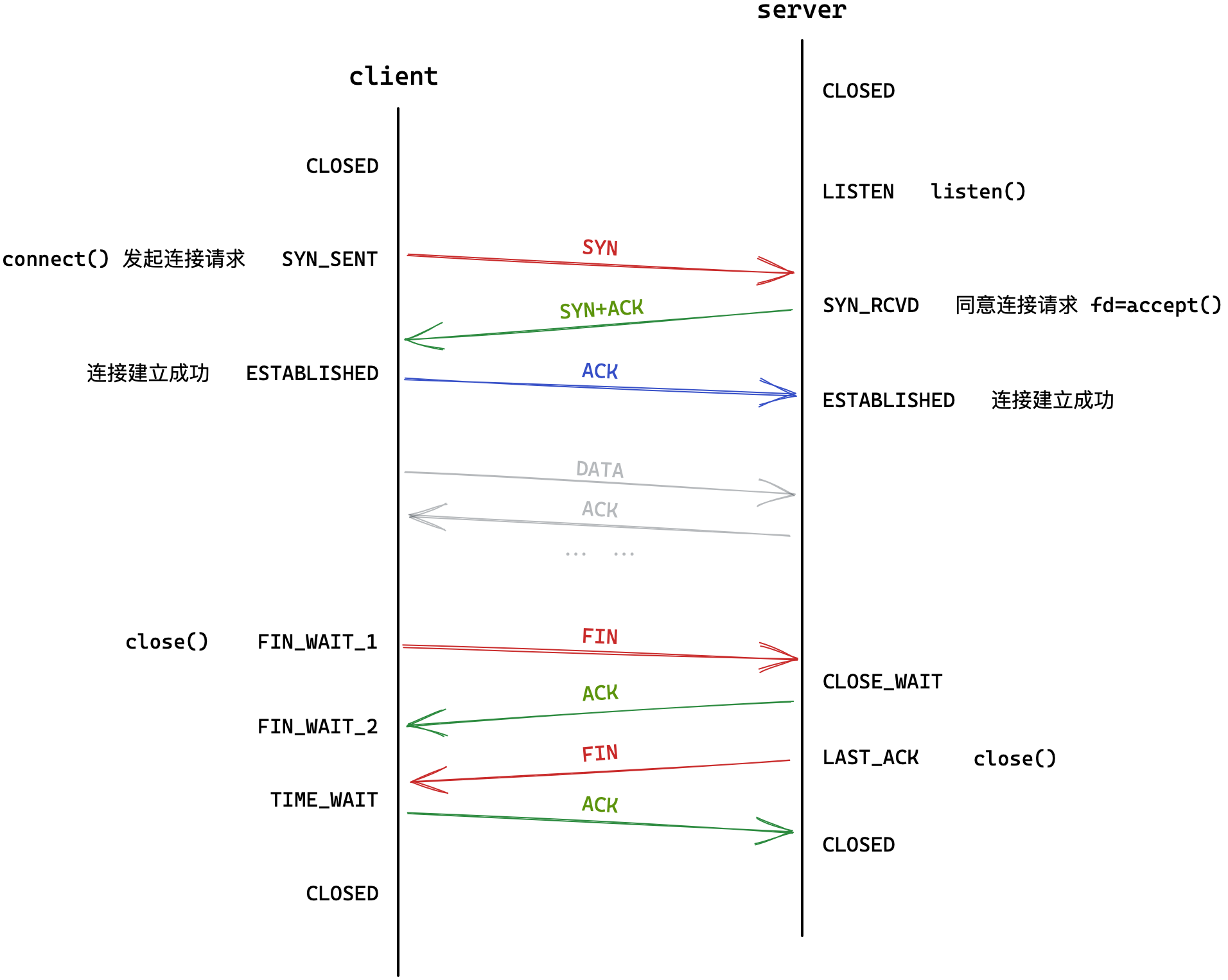

四次挥手

握手一定是浏览器主动发起，而通信双方都有可能随时发起挥手。

1. A向B发送FIN报文，B回应ACK报文。
2. B再向A发送FIN报文，然后A再给B应答。

四次挥手是关闭连接达成共识的最小次数。

TIME_WAIT

主动退出的一方会在TIME_WAIT状态停留一段时间，为保证残余报文全部接收，保证对端收到第四次挥手ACK。此时资源并未释放，端口也被占用。

在创建套接字代码处使用接口setsockopt，可以解决上述情况。

int opt = 1;
setsockopt(sock, SOL_SOCKET, SO_REUSEADDR, &opt, sizeof(opt));

服务无法立即重启，可能会造成损失。

CLOSE_WAIT

作为被动断开连接的一方，不调用close释放连接就会一直保持CLOSE_WAIT。所以一定要防止文件描述符泄漏，底层维护连接很占用系统资源。

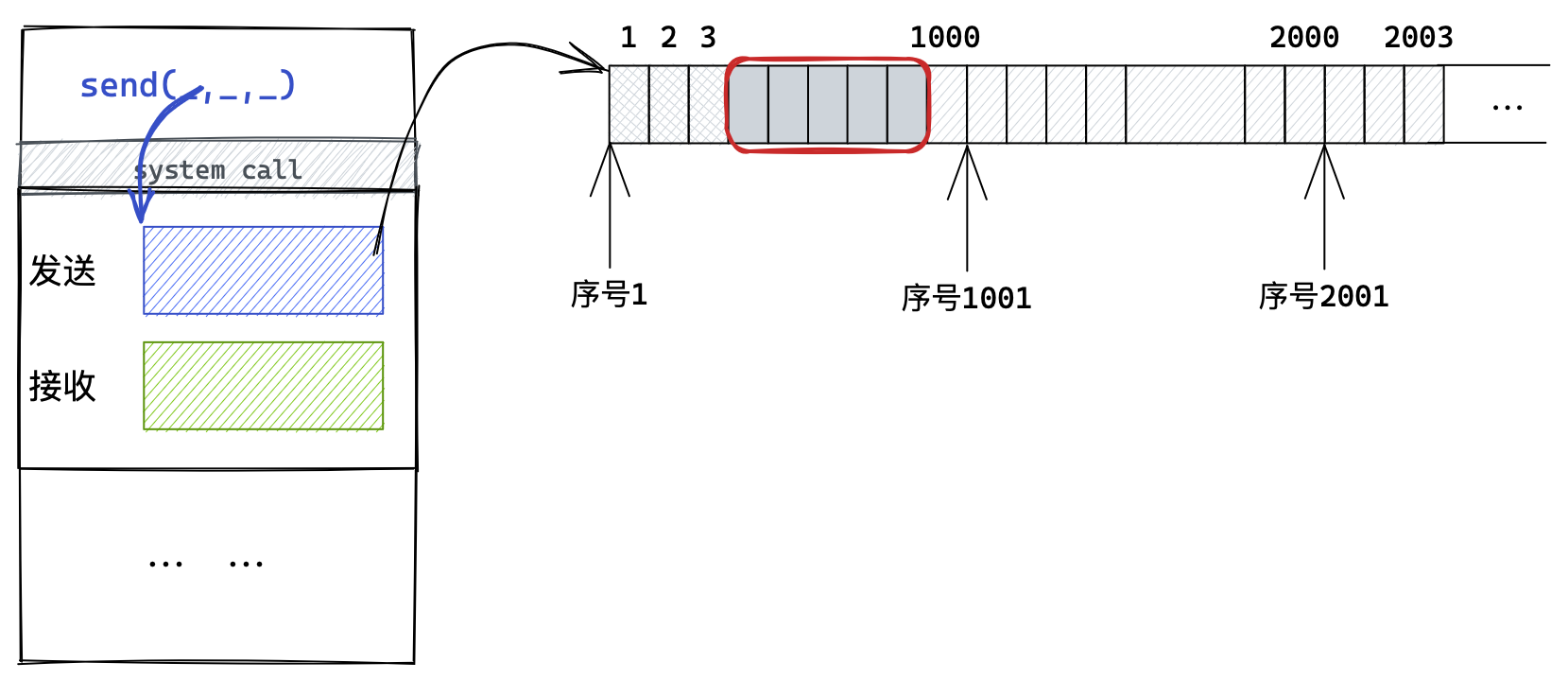

2.7 滑动窗口

报文不是串行发送的，而是一次一批。重叠等待时间以提高效率。

滑动窗口可理解为发送缓冲区上的一个窗口。窗口从头向后运动，窗口上的数据就是即将被发送的数据。

• 窗口大小表示无需等待应答而可继续发送数据的最大值。
• 窗口的大小不是固定的，根据对方的窗口大小动态调整。

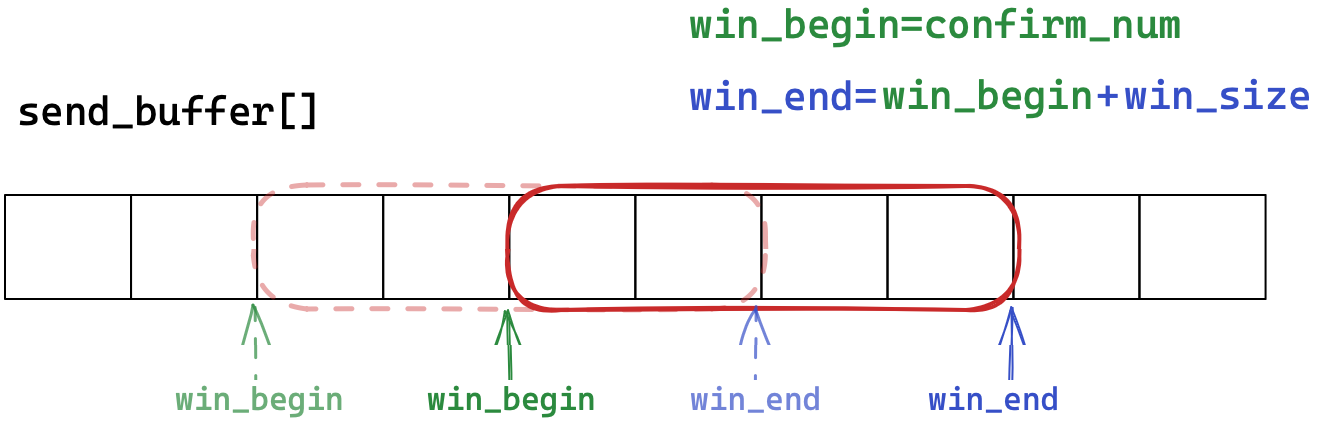

实现细节

当我们收到确认报文时，窗口左下标移动至确认序号的位置，右下标向后偏移窗口大小长度，可保证发送量在对端接受范围内。

2.8 流量控制

接收端处理数据的能力有大有小，因此要动态调整发送数据的速度。

接收端将缓冲区余量放入报头中的16位窗口大小，发送端可据此调整发送速度，这就是TCP的流量控制。

三次握手时就会携带窗口大小，双方会据此设置各自滑动窗口初始值。

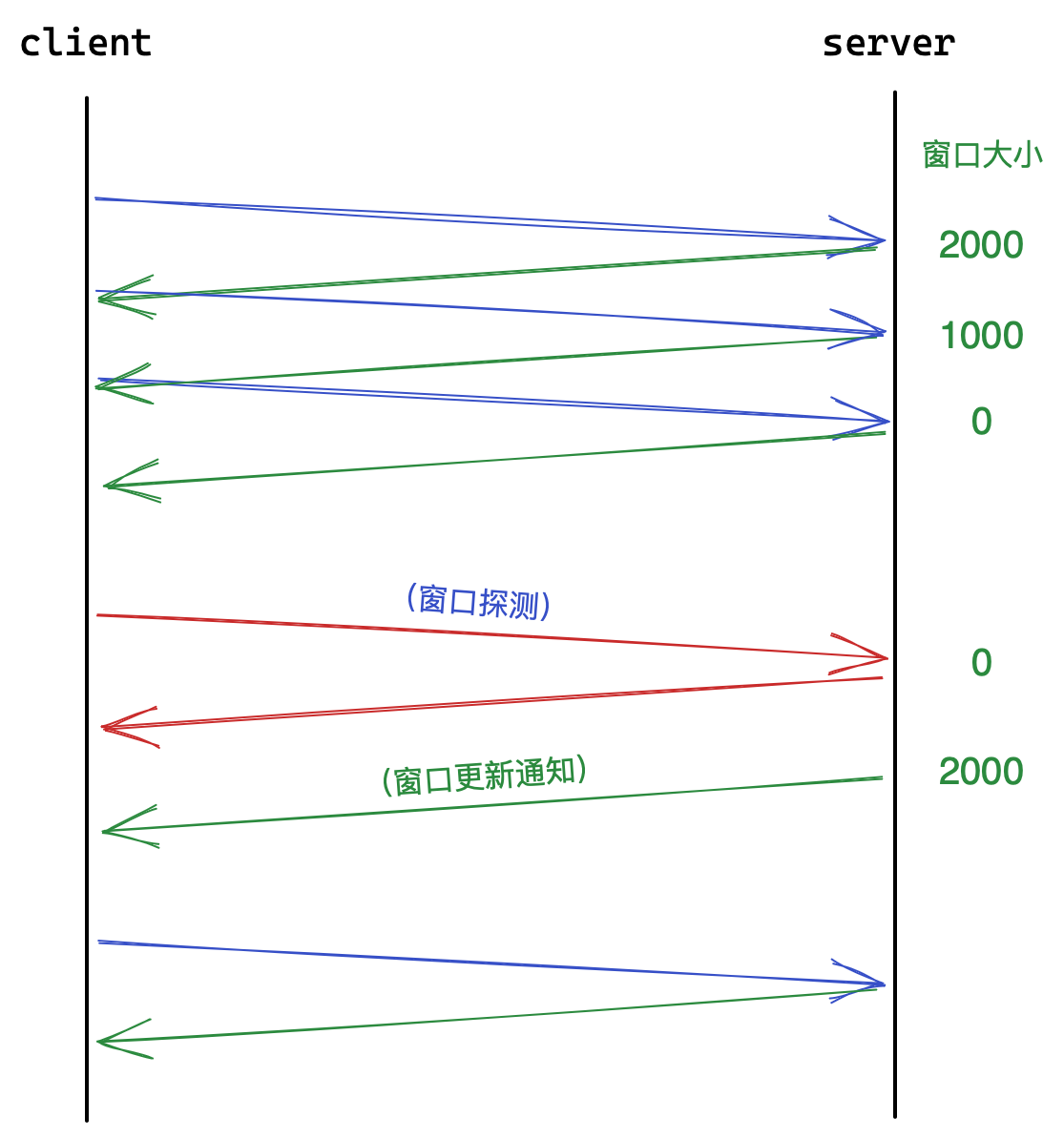

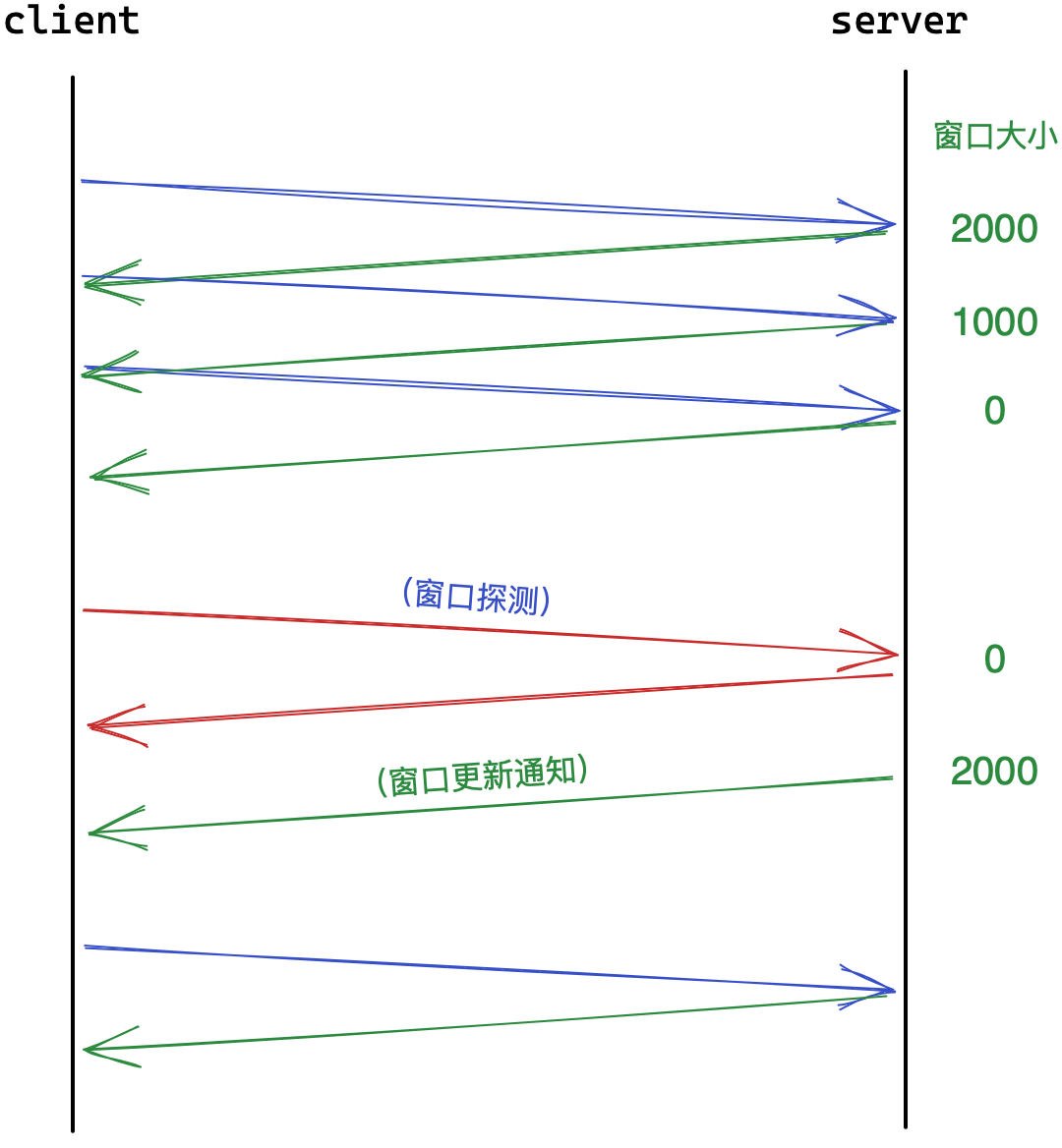

如果接收缓冲区满了，会通知对方窗口为0。

如果窗口恢复，会通知对方窗口更新。发送端也可发送窗口探测包，获取当前窗口大小。

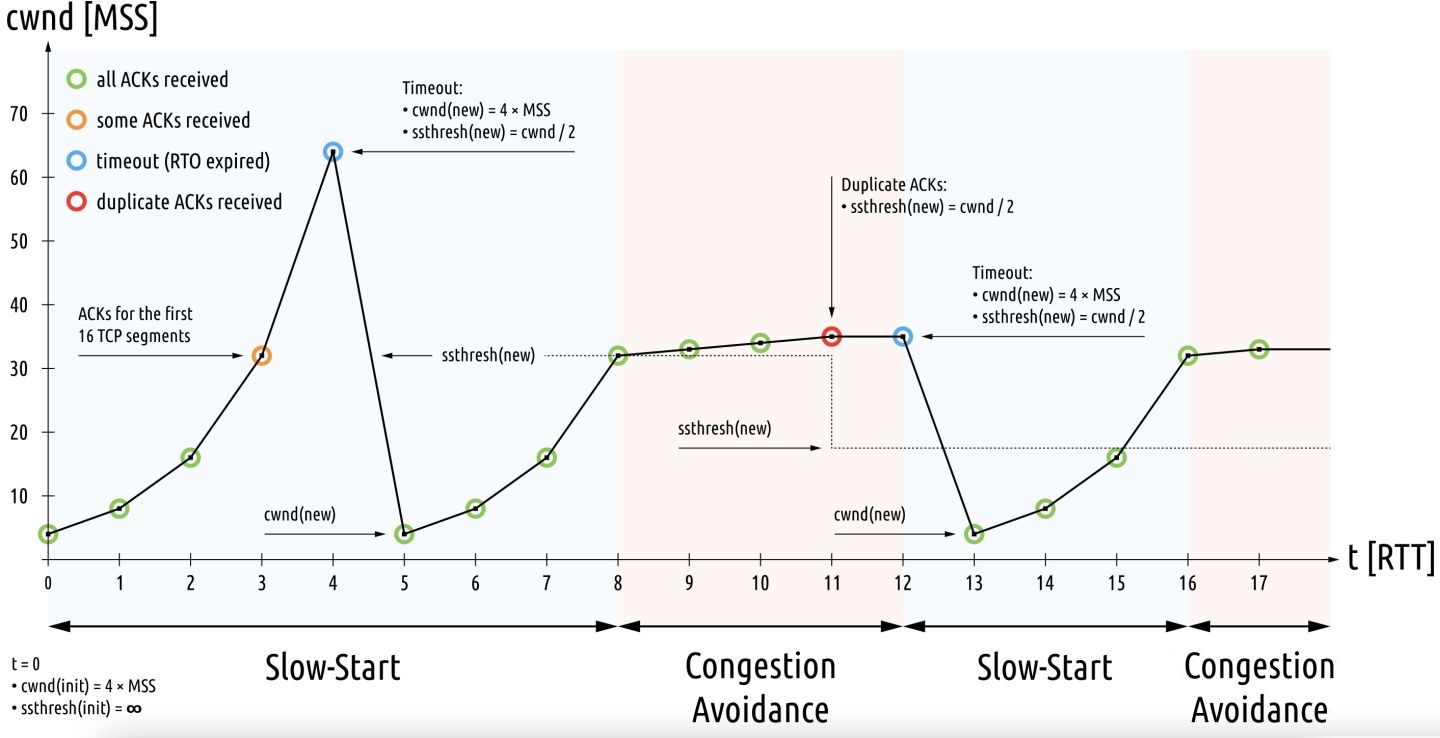

2.9 拥塞控制

拥塞控制着眼于整个网络。大面积丢包可能是网络出现问题，此时所有主机重传大量数据涌入网络会导致瘫痪。

网络状态只能通过试探得知，我们通过慢启动机制不停的试探网络当前的拥塞程度。

引入拥塞窗口描述拥塞程度，表示最大多少量会造成拥塞。发送方会取接收窗口和拥塞窗口中较小值，作为滑动窗口的大小。

• 拥塞窗口初始大小为1，每次发送报文，窗口大小会增长。
• 起初呈指数级增长，到达慢启动阈值时，转变为线性增长。
• 一旦发生超时重传，窗口恢复至初始值1，调整慢启动阈值为上次最大拥塞窗口的一半。



半连接全连接

全半连接的概念

• 建立好但没有被上层提取的连接叫做全连接，维护在内核中的全连接队列。
• 没有完全建立好的连接，也就是握手没有完成的连接，叫做半连接，保存在内核中的半连接队列。

全半连接的性质

全连接队列的长度就是backlog+1。

如果全连接队列已满，新的连接就不会握手成功，位于半连接队列里，时间过长就会消失。

accept后连接就会从全连接队列里删去，给新连接腾出位置。

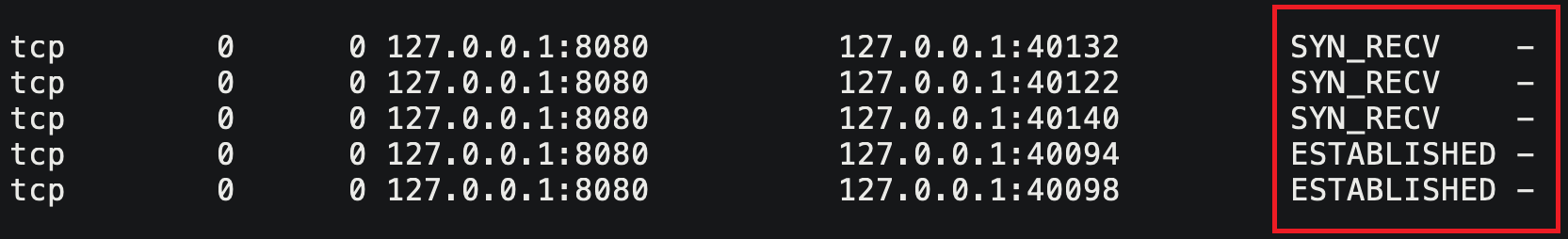

如果设定backlog值为1，那么只能有两个链接是正常的ESTABLISHED，除此之外都是SYN_RECV状态。

半连接队列由内核控制，可有效预防SYN攻击。

全连接队列的意义

• 全连接队列本质就是等待区，可以的话全连接能立即变成正常连接，最大化利用系统的连接资源，不会出现空闲浪费的情况。
• 全连接队列过长，维护成本变高，等待时间变长，用户体验不好。
